单片机乘法运算

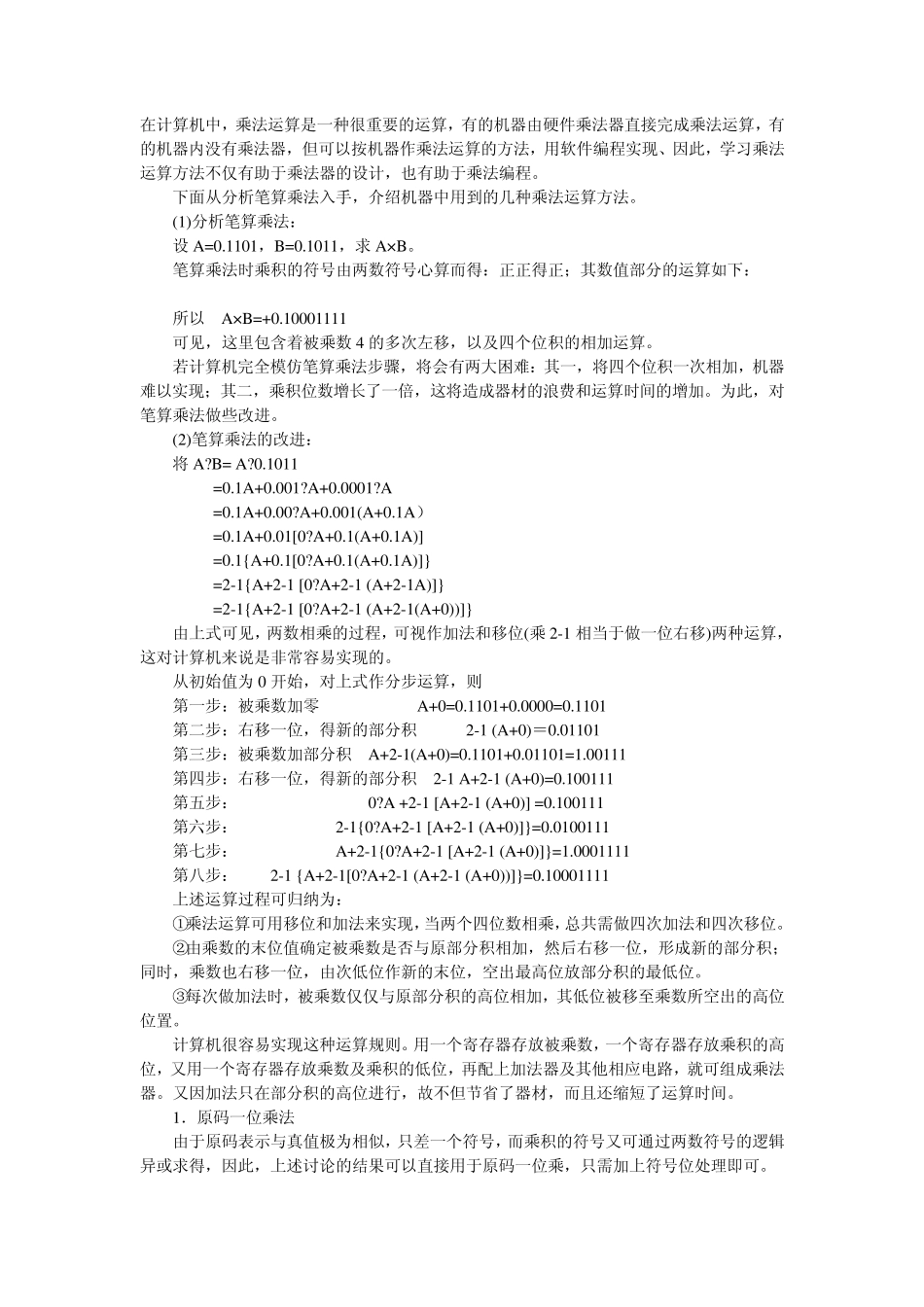

单片机乘法运算_第1页
1/6

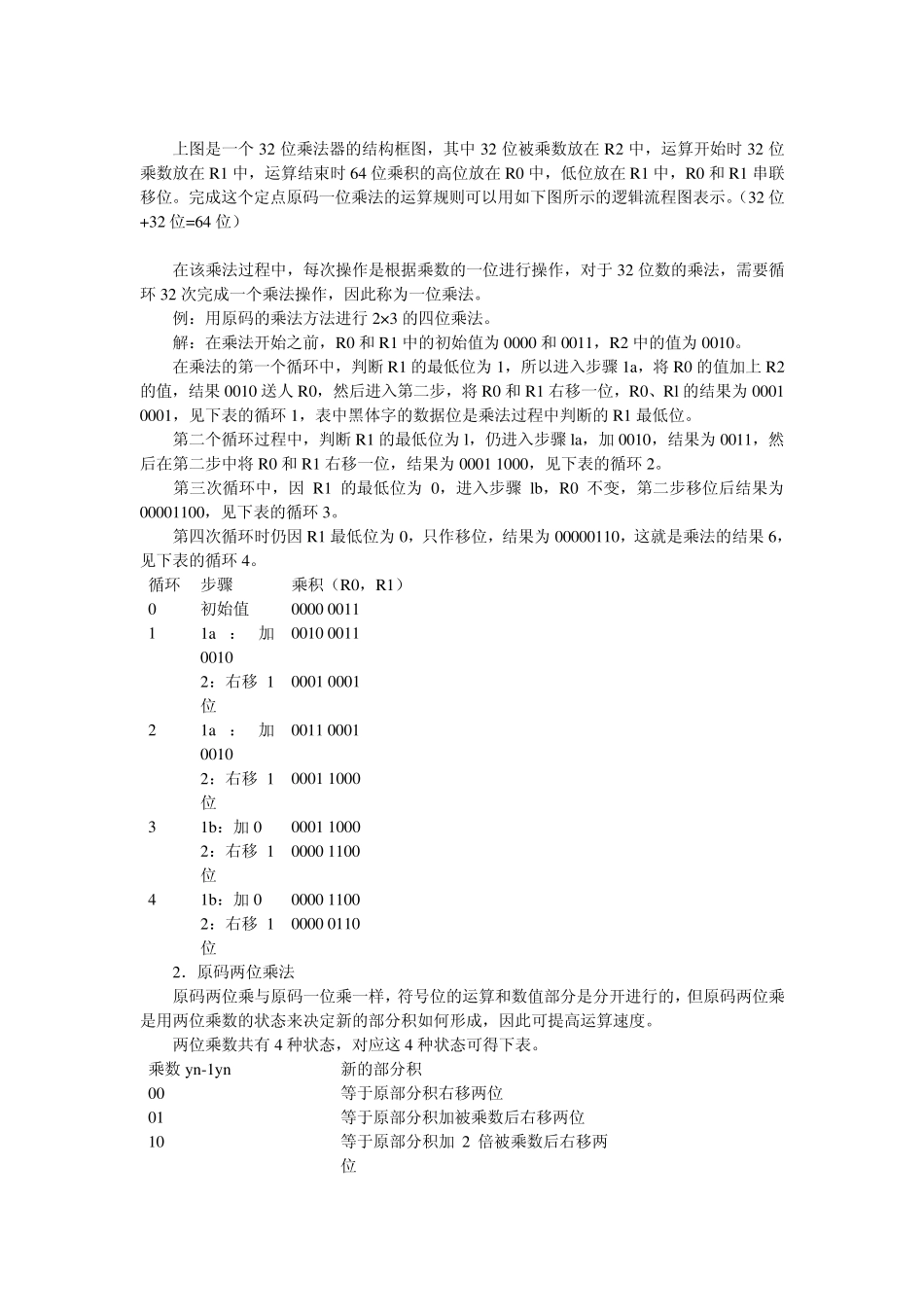

单片机乘法运算_第2页
2/6

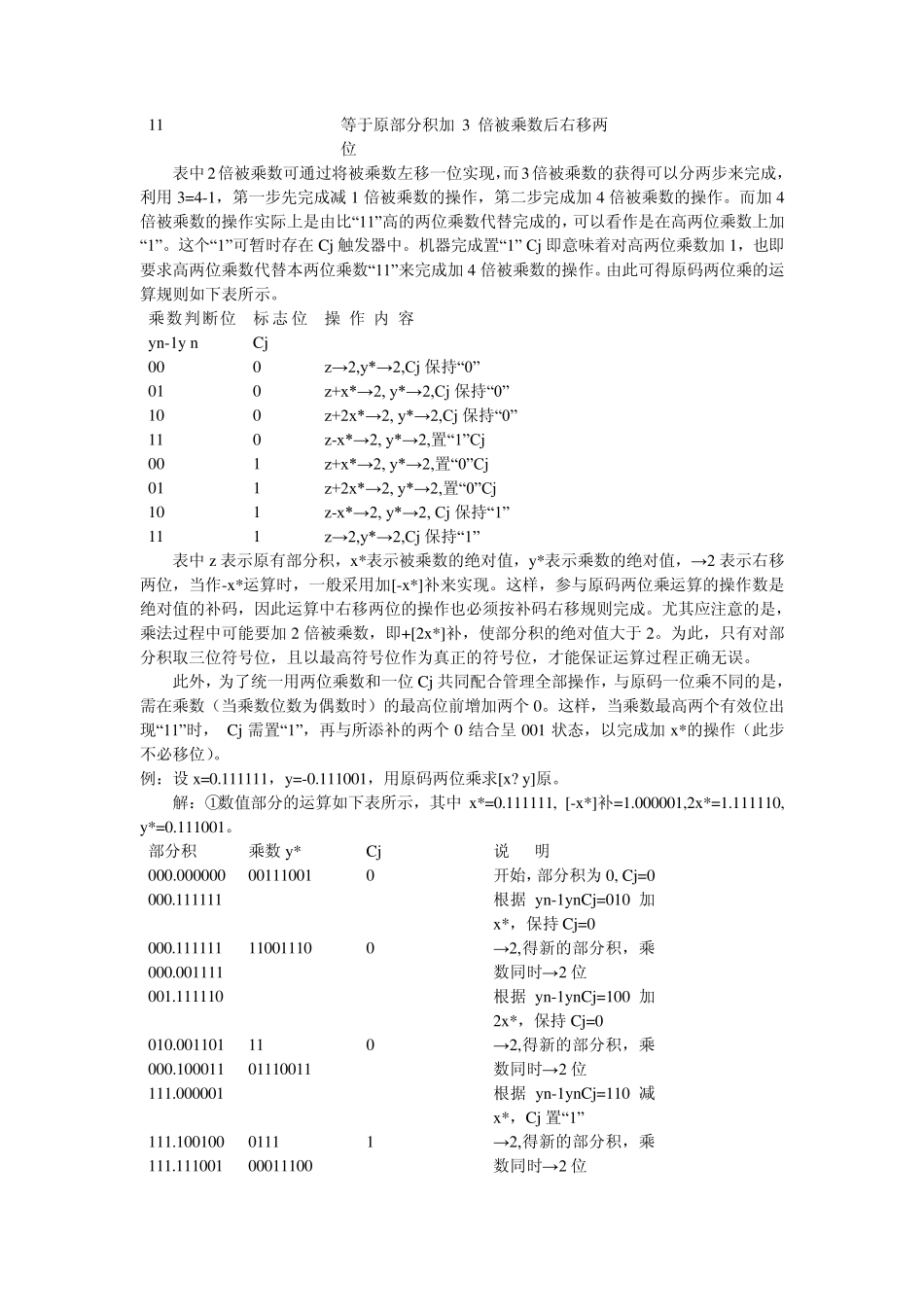

单片机乘法运算_第3页
3/6
在计算机中,乘法运算是一种很重要的运算,有的机器由硬件乘法器直接完成乘法运算,有的机器内没有乘法器,但可以按机器作乘法运算的方法,用软件编程实现、因此,学习乘法运算方法不仅有助于乘法器的设计,也有助于乘法编程。 下面从分析笔算乘法入手,介绍机器中用到的几种乘法运算方法。 (1)分析笔算乘法: 设 A=0.1101,B=0.1011,求 A×B。 笔算乘法时乘积的符号由两数符号心算而得:正正得正;其数值部分的运算如下: 所以 A×B=+0.10001111 可见,这里包含着被乘数 4 的多次左移,以及四个位积的相加运算。 若计算机完全模仿笔算乘法步骤,将会有两大困难:其一,将四个位积一次相加,机器难以实现;其二,乘积位数增长了一倍,这将造成器材的浪费和运算时间的增加。为此,对笔算乘法做些改进。 (2)笔算乘法的改进: 将 A?B= A?0.1011 =0.1A+0.001?A+0.0001?A =0.1A+0.00?A+0.001(A+0.1A) =0.1A+0.01[0?A+0.1(A+0.1A)] =0.1{A+0.1[0?A+0.1(A+0.1A)]} =2-1{A+2-1 [0?A+2-1 (A+2-1A)]} =2-1{A+2-1 [0?A+2-1 (A+2-1(A+0))]} 由上式可见,两数相乘的过程,可视作加法和移位(乘 2-1 相当于做一位右移)两种运算,这对计算机来说是非常容易实现的。 从初始值为 0 开始,对上式作分步运算,则 第一步:被乘数加零 A+0=0.1101+0.0000=0.1101 第二步:右移一位,得新的部分积 2-1 (A+0)=0.01101 第三步:被乘数加部分积 A+2-1(A+0)=0.1101+0.01101=1.00111 第四步:右移一位,得新的部分积 2-1 A+2-1 (A+0)=0.100111 第五步: 0?A +2-1 [A+2-1 (A+0)] =0.100111 第六步: 2-1{0?A+2-1 [A+2-1 (A+0)]}=0.0100111 第七步: A+2-1{0?A+2-1 [A+2-1 (A+0)]}=1.0001111 第八步: 2-1 {A+2-1[0?A+2-1 (A+2-1 (A+0))]}=0.10001111 上述运算过程可归纳为: ①乘法运算可用移位和加法来实现,当两个四位数相乘,总共需做四次加法和四次移位。 ②由乘数的末位值确定被乘数是否与原部分积相加,然后右移一位,形成新的部分积;同时,乘数也右移一位,由次低位作新的末位,空出最高位放部分积的最低位。 ③每次做加法时,被乘数仅仅与原部分积的高位相加,其低位被移至乘数所空出的高位位置。 计算机很容易实现这种运算规则。用一个寄存器存放被乘数,一个寄存器存放乘积的高位,又用一个寄存器存放乘数及乘积的低位,再配上加法器及其他相应电路,就可组成乘法器。又因加法只在部分积的高位...
