单片机实现多功能数字钟

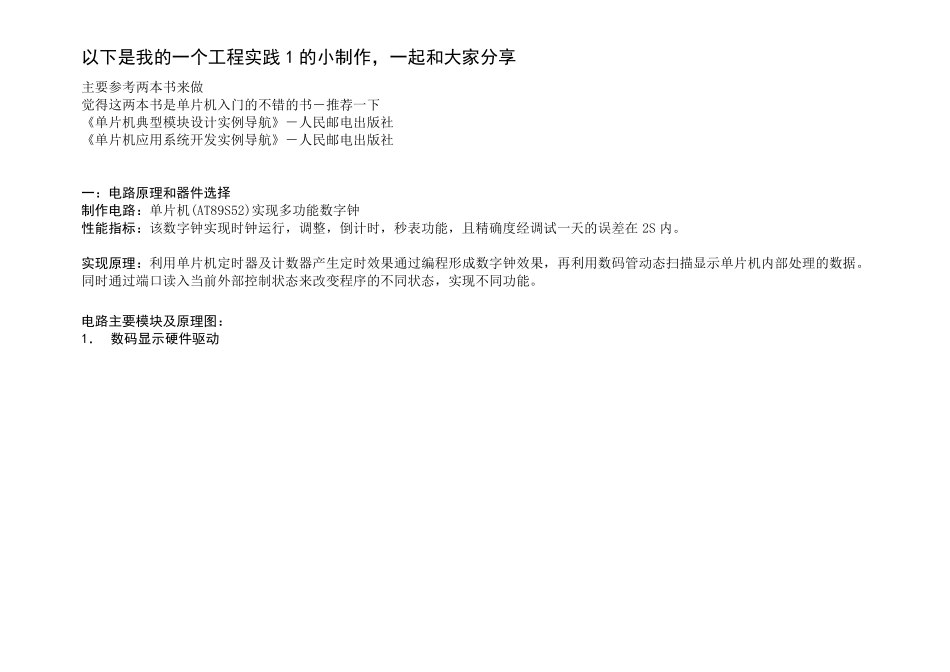

单片机实现多功能数字钟_第1页
1/20
单片机实现多功能数字钟_第2页
2/20
单片机实现多功能数字钟_第3页
3/20

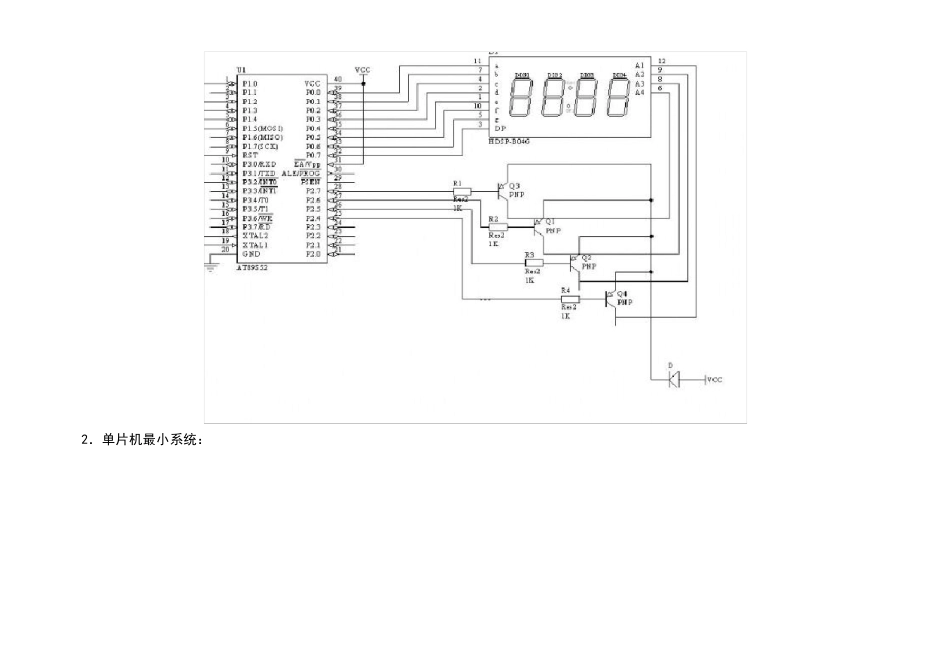

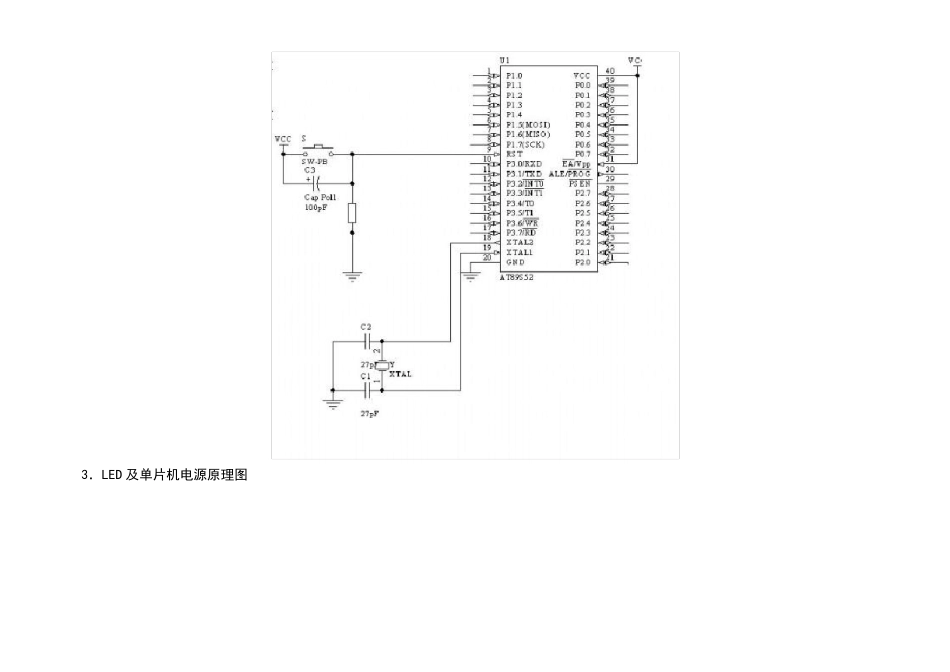

以下是我的一个工程实践 1 的小制作,一起和大家分享 主要参考两本书来做 觉得这两本书是单片机入门的不错的书-推荐一下 《单片机典型模块设计实例导航》-人民邮电出版社 《单片机应用系统开发实例导航》-人民邮电出版社 一:电路原理和器件选择 制作电路:单片机(AT89S52)实现多功能数字钟 性能指标:该数字钟实现时钟运行,调整,倒计时,秒表功能,且精确度经调试一天的误差在2S 内。 实现原理:利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果,再利用数码管动态扫描显示单片机内部处理的数据。同时通过端口读入当前外部控制状态来改变程序的不同状态,实现不同功能。 电路主要模块及原理图: 1. 数码显示硬件驱动 2.单片机最小系统: 3.LED 及单片机电源原理图 4.外部控制状态输入模块原理图 主要元器件选择: 单片机:AT89S52 采用市场上比较常用的 AT89S52,这里采用AT89S52 而不是 AT89S51 是为了最大限度减小误差,因为要实现多功能(例如秒表,时钟,倒计时)为了相互之间不干扰而要用到 3 个定时/计数器,而 51 系列只有 2 个,而 52 系列有 3 个,故采用52 系列 三极管:用来进行数码管显示的位选,这里采用PNP 管 数码管:采用共阳级四位数码管 晶振:采用的是 11.0592MHZ 的晶振 电源部分:采用5V 电压供电,采用的是 L7805 稳压芯片供电(加滤波) 电阻:大部分时限流电阻,阻值为 4.7K 或 10K,1K 端口分配及连接: P0:LED 数码管显示内容通过P1 口从单片机传送到数码管 P2.4-P2.7:数码管位选控制端口 P2.0-P2.3:分别连接开关K0,K1,K2,K3 通过不同的组合实现外部控制程序状态 P1.0:蜂鸣器,倒计时完毕产生鸣响 P1.2-P1.5:四个发光二极管,显示当前时钟状态 完整的源程序如下: 附程序源代码及注释 #include #include #define uint unsigned int #define uchar unsigned char /*定义 P2 口各管脚*/ sbit K0=P2^2; sbit K1=P2^1; sbit K2=P2^0; sbit K3=P2^3; sbit D0=P2^4; sbit D1=P2^5; sbit D2=P2^6; sbit D3=P2^7; /*定义 P1 口各管脚*/ sbit beep=P1^0; sbit L0=P1^5; sbit L1=P1^4; sbit L2=P1^3; sbit L3=P1^2; uchar data BUFFER[4]={0,0,0,0}; //显示缓冲区(依次从低位到高位,共四位数码管) uchar data CLOCK[4]={0,0,0,0}; //存放时钟时间(依...
