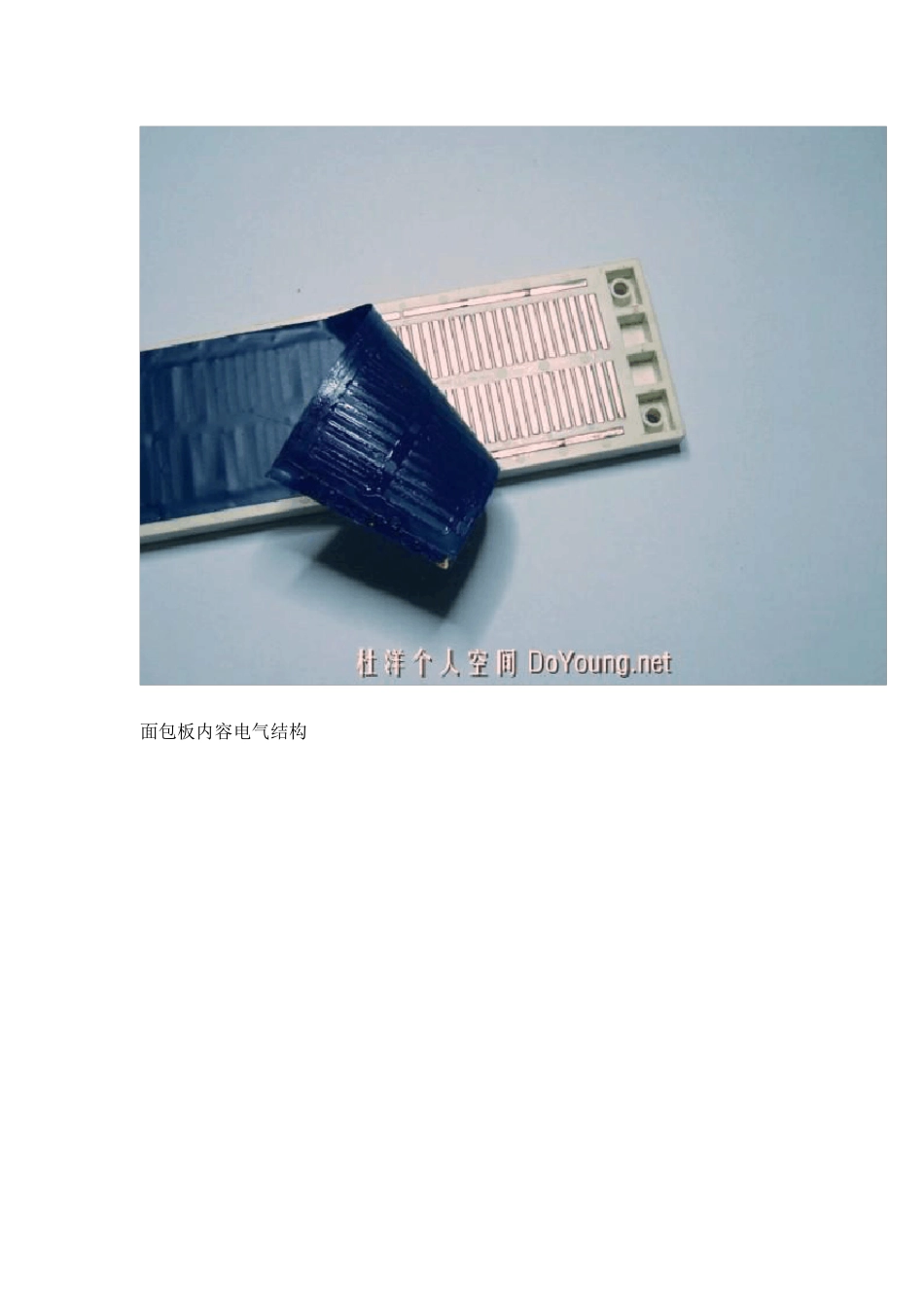

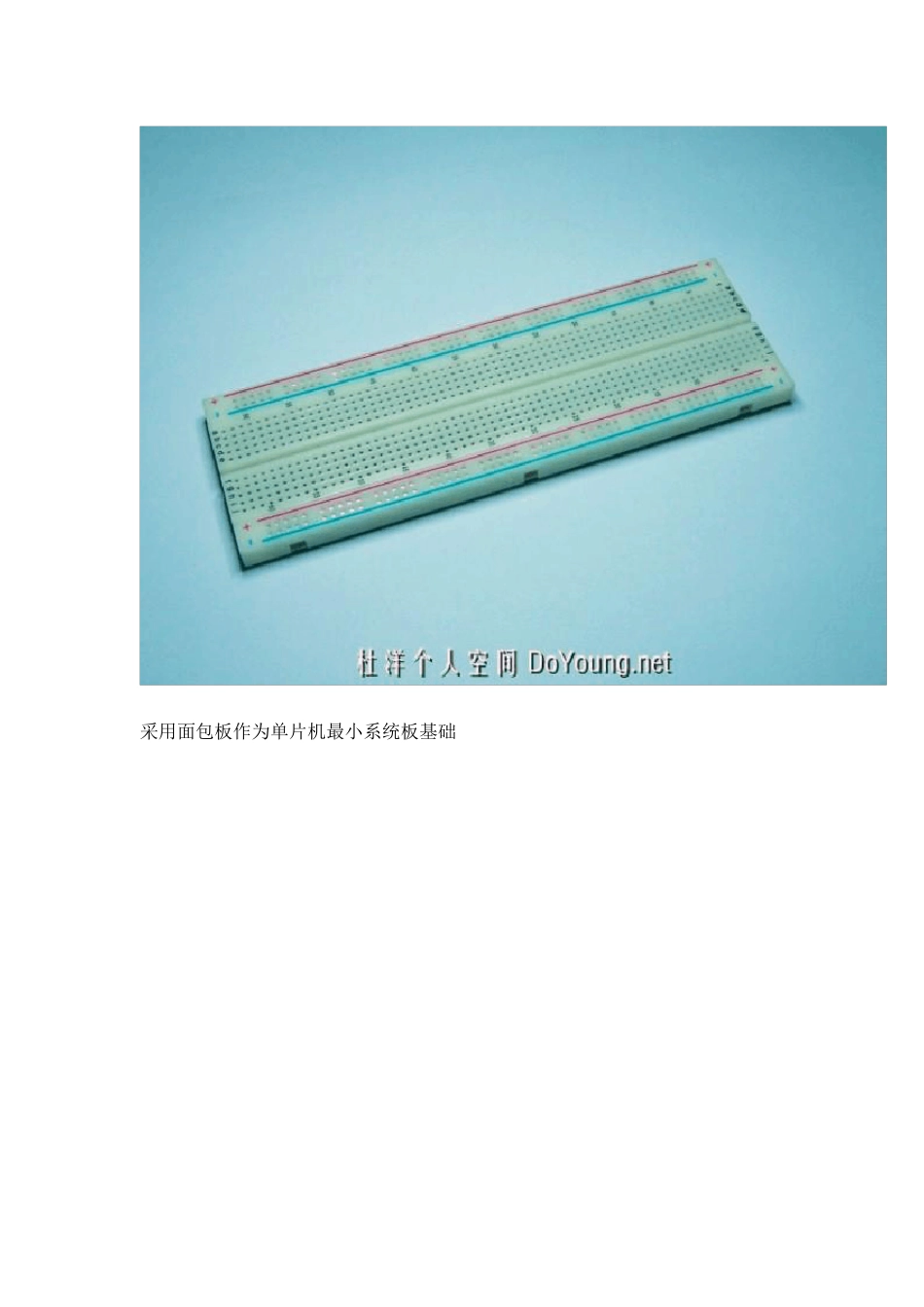

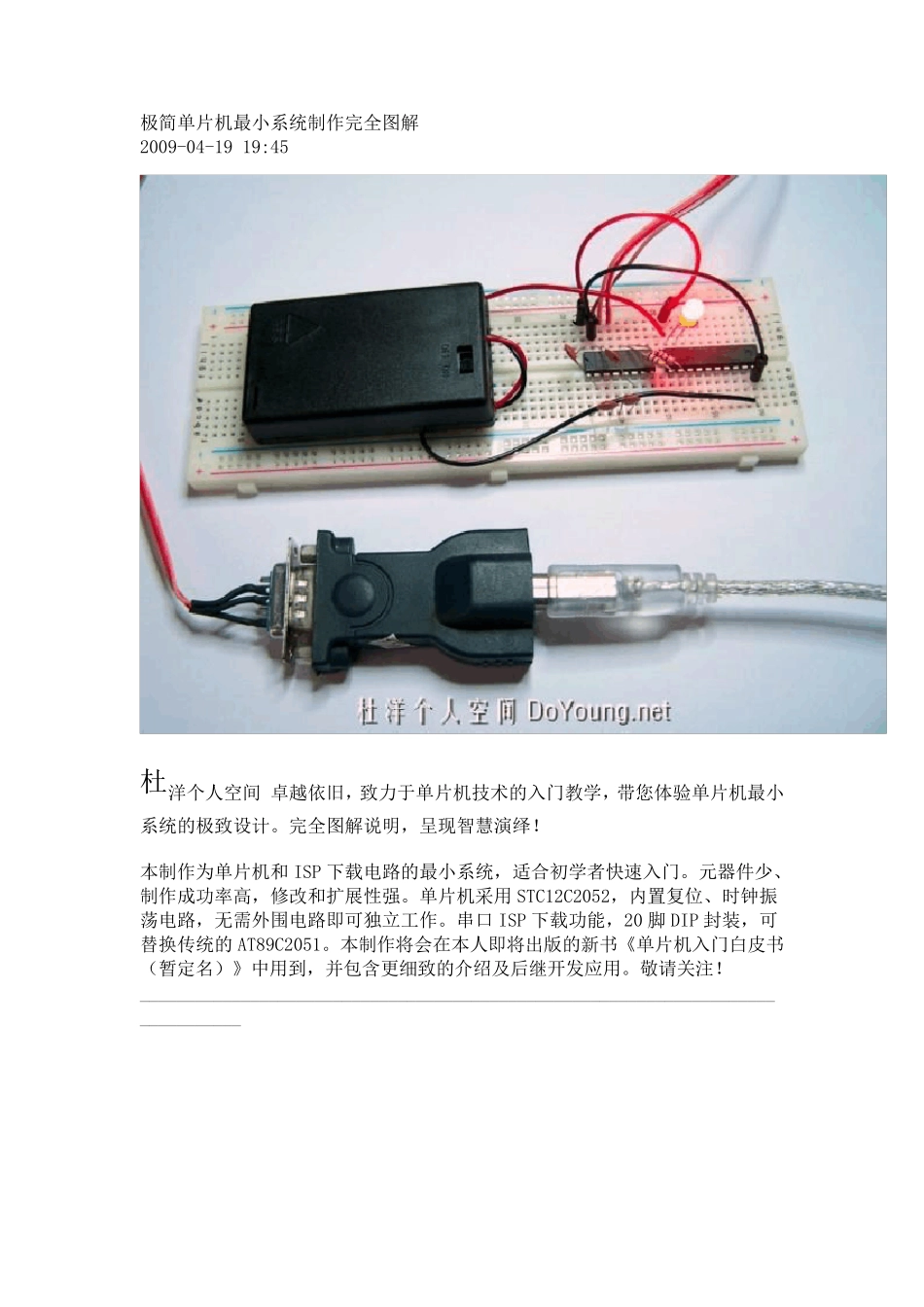

极简单片机最小系统制作完全图解 2009-04-19 19:45 杜洋个人空间 卓越依旧，致力于单片机技术的入门教学，带您体验单片机最小系统的极致设计。完全图解说明，呈现智慧演绎！ 本制作为单片机和ISP 下载电路的最小系统，适合初学者快速入门。元器件少、制作成功率高，修改和扩展性强。单片机采用 STC12C2052，内置复位、时钟振荡电路，无需外围电路即可独立工作。串口 ISP 下载功能，20 脚 DIP 封装，可替换传统的AT89C2051。本制作将会在本人即将出版的新书《单片机入门白皮书（暂定名）》中用到，并包含更细致的介绍及后继开发应用。敬请关注！ ________________________________________________________________________________ 采用面包板作为单片机最小系统板基础 面包板内容电气结构 本制作所需要的所有元器件 电池盒：采用3 节7 号电池来给单片机系统提供4.5V 工作电压 简化了复杂的电源稳压和滤波电路 电池盒自带有开关 红线为正极（+） 黑线为负极（-） 单片机：采用STC12C2052AD 内置RC 振荡、复位电路，同时具有 AD（模数转换）功能 电平芯片：采用MAX232 作为电脑串口下载的电平转换芯片 电容：用于 MAX232 振荡的外部电容 串口：采用RS232-D9 型母头，可视电脑串口不同而选择 排线：3 根一组的排线，用作串口延长线 LED：用于单片机最小系统的实验，请采用高驱动电压值的LED，否则需要串联1K 欧限流电阻 电阻：用于MAX232 与 STC12C2052AD 的串行接口连接，也可以使用导线替代 导线：用于电源（红色）和地（黑色）的连接 USB 转RS232 模块：在没有串口的电脑上使用此模块扩展出串口，如电脑已有串口可忽略 （点击放大） 电路原理图：以下制作依此原理图设计 制作过程 将排线和串口接头焊好，并用热缩管保护。三条线分别连接串口序号的2（RXD）、3（TXD）、5（GND） 排线别一端用烙铁将导线挂锡，使其坚硬，易插入面包板 | 串口连接线成品 准备好面包板，我们只使用中间的一小部分 插入 STC12C2052AD 在面包板的最小面 在前面空一格处插入 MAX232 芯片 插入0.1uF 电容在MAX232 芯片的1、3 脚和 4、5 脚上 插入0.1uF 电容在MAX232 芯片的2、16 脚上 插入0.1uF 电容在MAX232 芯片的6、15 脚上 插入100 欧电阻在MAX232 芯片的12 脚与STC12C2052AD 的2 脚上 插入100 欧电阻在MAX232 芯片的11 脚与STC12C2052AD 的3 脚上 插入串口延长线，接线为...
