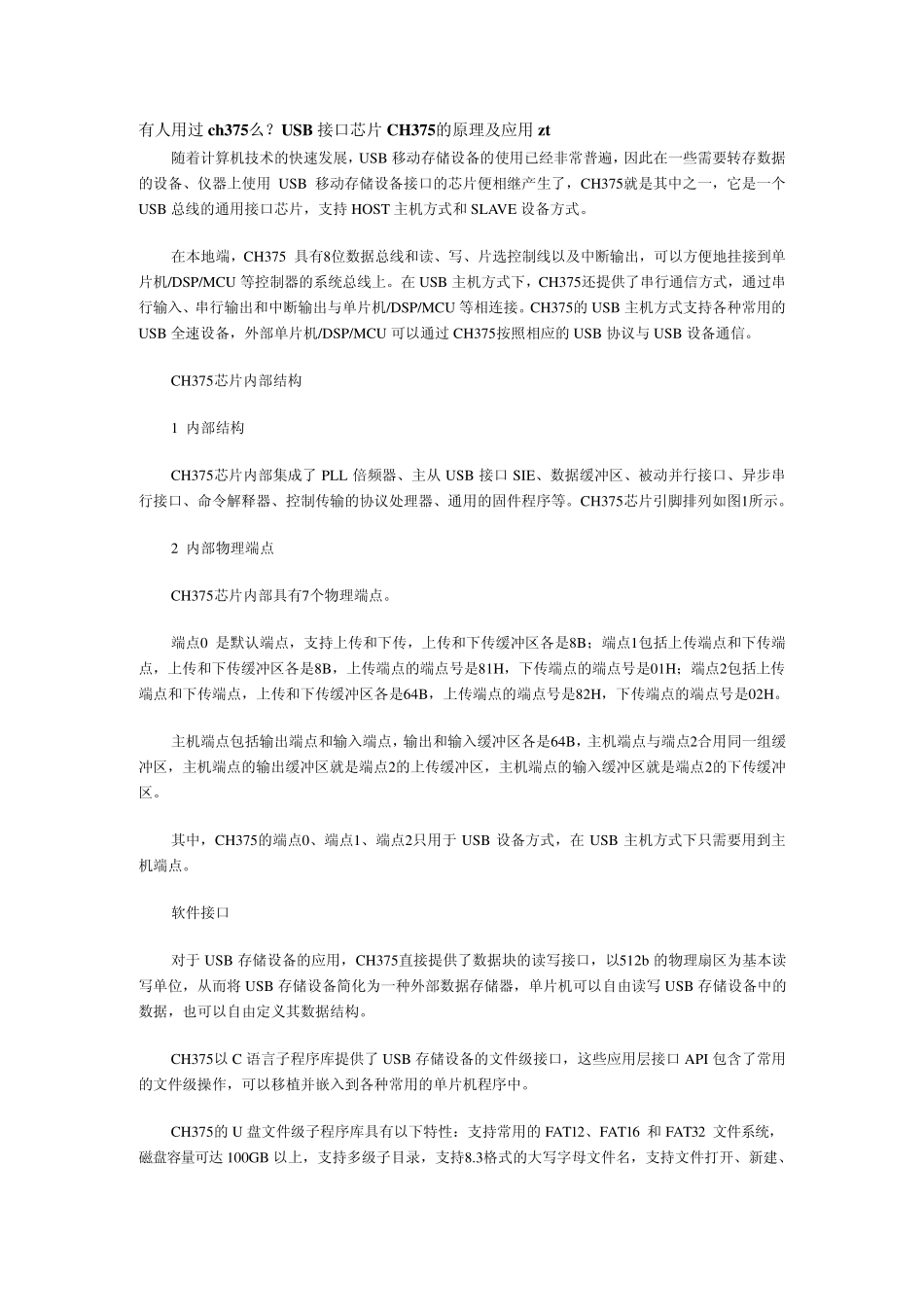

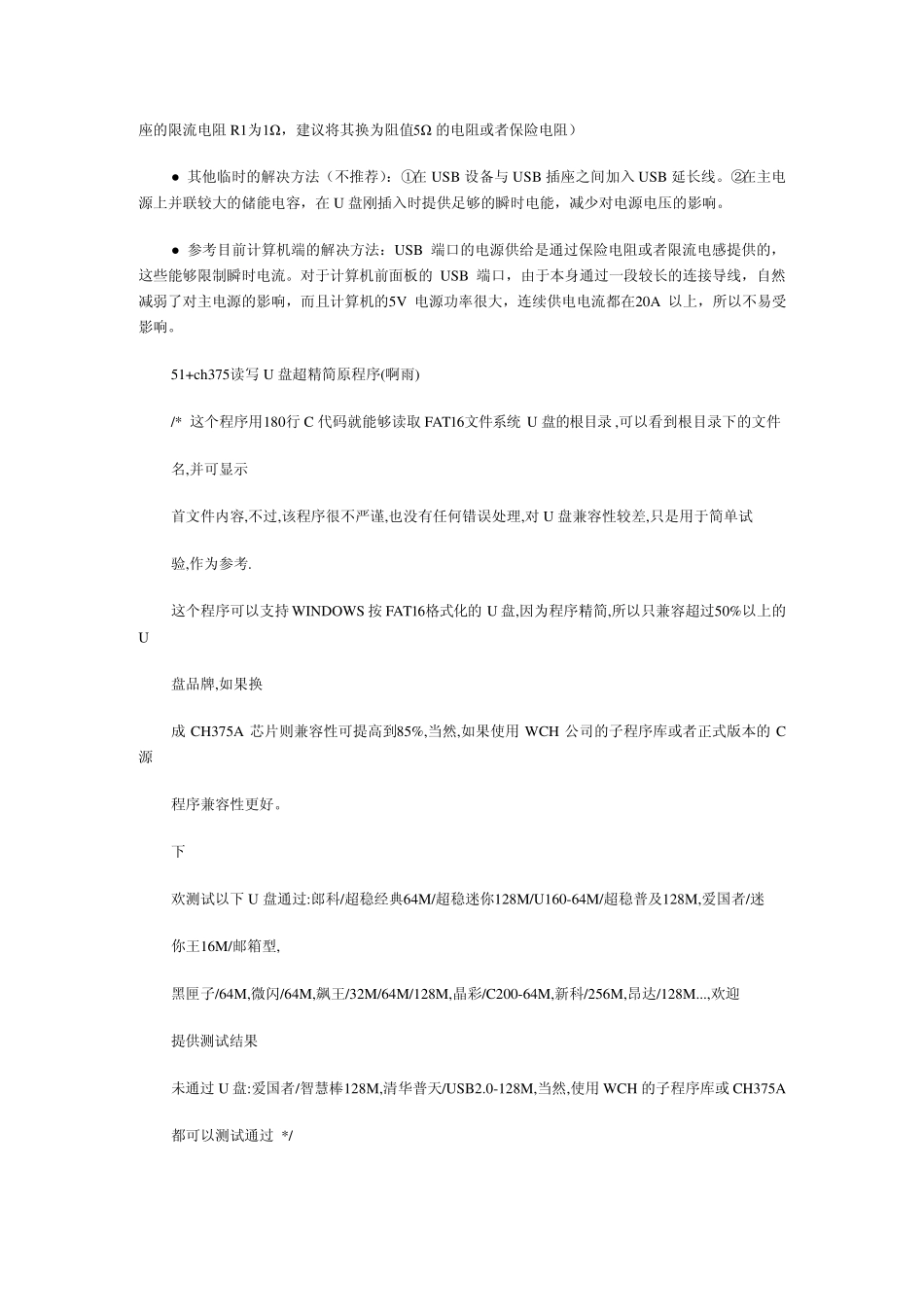

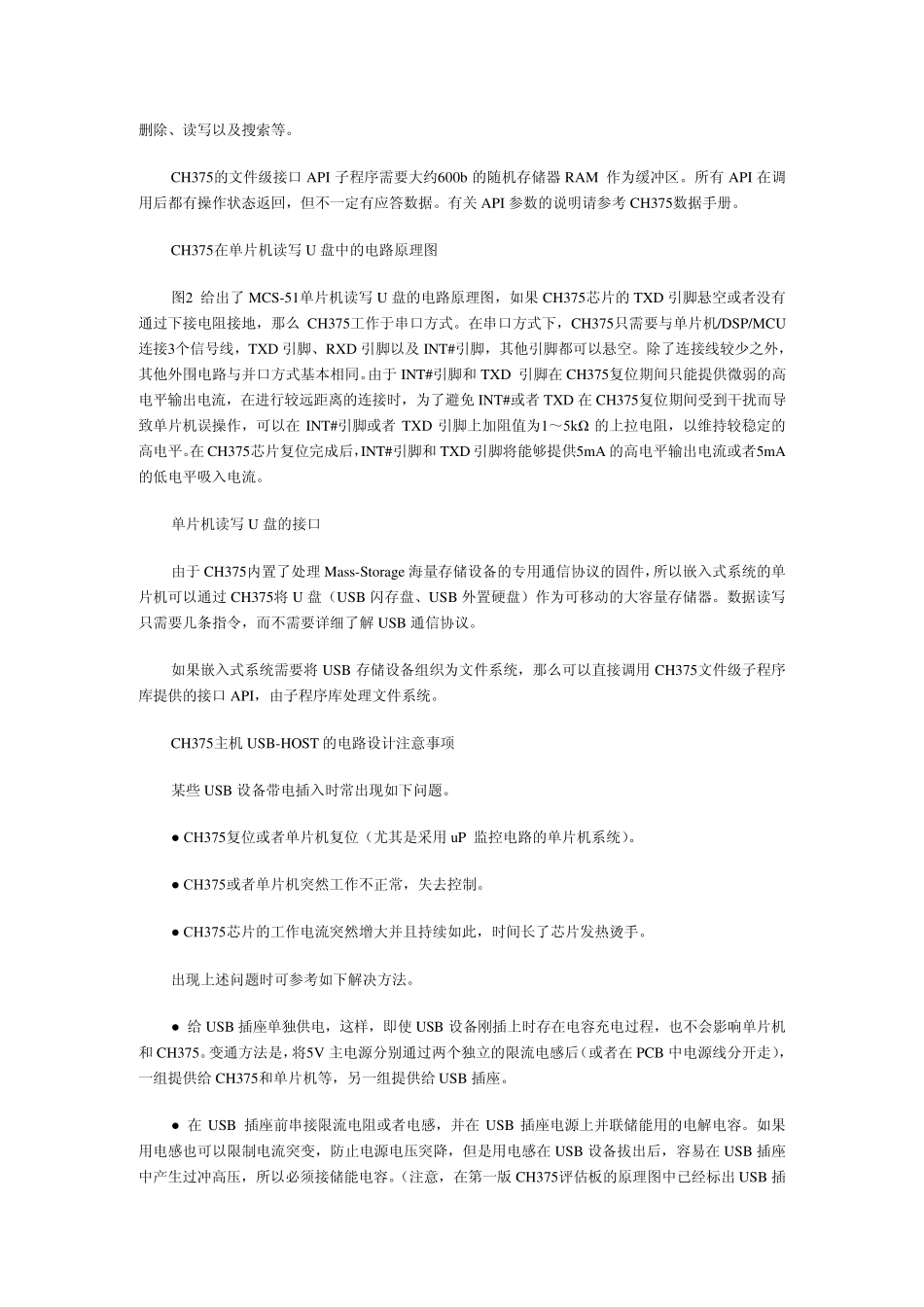

有人用过ch375么？USB 接口芯片CH375的原理及应用zt 随着计算机技术的快速发展，USB 移动存储设备的使用已经非常普遍，因此在一些需要转存数据的设备、仪器上使用USB 移动存储设备接口的芯片便相继产生了，CH375就是其中之一，它是一个USB 总线的通用接口芯片，支持 HOST 主机方式和 SLAVE 设备方式。 在本地端，CH375 具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU 等控制器的系统总线上。在USB 主机方式下，CH375还提供了串行通信方式，通过串行输入、串行输出和中断输出与单片机/DSP/MCU 等相连接。CH375的USB 主机方式支持各种常用的USB 全速设备，外部单片机/DSP/MCU 可以通过CH375按照相应的USB 协议与 USB 设备通信。 CH375芯片内部结构 1 内部结构 CH375芯片内部集成了 PLL 倍频器、主从 USB 接口SIE、数据缓冲区、被动并行接口、异步串行接口、命令解释器、控制传输的协议处理器、通用的固件程序等。CH375芯片引脚排列如图1所示。 2 内部物理端点 CH375芯片内部具有7个物理端点。 端点0 是默认端点，支持上传和下传，上传和下传缓冲区各是8B；端点1包括上传端点和下传端点，上传和下传缓冲区各是8B，上传端点的端点号是81H，下传端点的端点号是01H；端点2包括上传端点和下传端点，上传和下传缓冲区各是64B，上传端点的端点号是82H，下传端点的端点号是02H。 主机端点包括输出端点和输入端点，输出和输入缓冲区各是64B，主机端点与端点2合用同一组缓冲区，主机端点的输出缓冲区就是端点2的上传缓冲区，主机端点的输入缓冲区就是端点2的下传缓冲区。 其中，CH375的端点0、端点1、端点2只用于 USB 设备方式，在USB 主机方式下只需要用到主机端点。 软件接口 对于 USB 存储设备的应用，CH375直接提供了数据块的读写接口，以512b的物理扇区为基本读写单位，从而将 USB 存储设备简化为一种外部数据存储器，单片机可以自由读写 USB 存储设备中的数据，也可以自由定义其数据结构。 CH375以 C 语言子程序库提供了 USB 存储设备的文件级接口，这些应用层接口API 包含了常用的文件级操作，可以移植并嵌入到各种常用的单片机程序中。 CH375的U 盘文件级子程序库具有以下特性：支持常用的FAT12、FAT16 和 FAT32 文件系统，磁盘容量可达 100GB 以上，支持多级子目录，支持8.3格式的大写字母文件名，支持文件打开、新建、删除、读写以及搜索等。 CH375...
