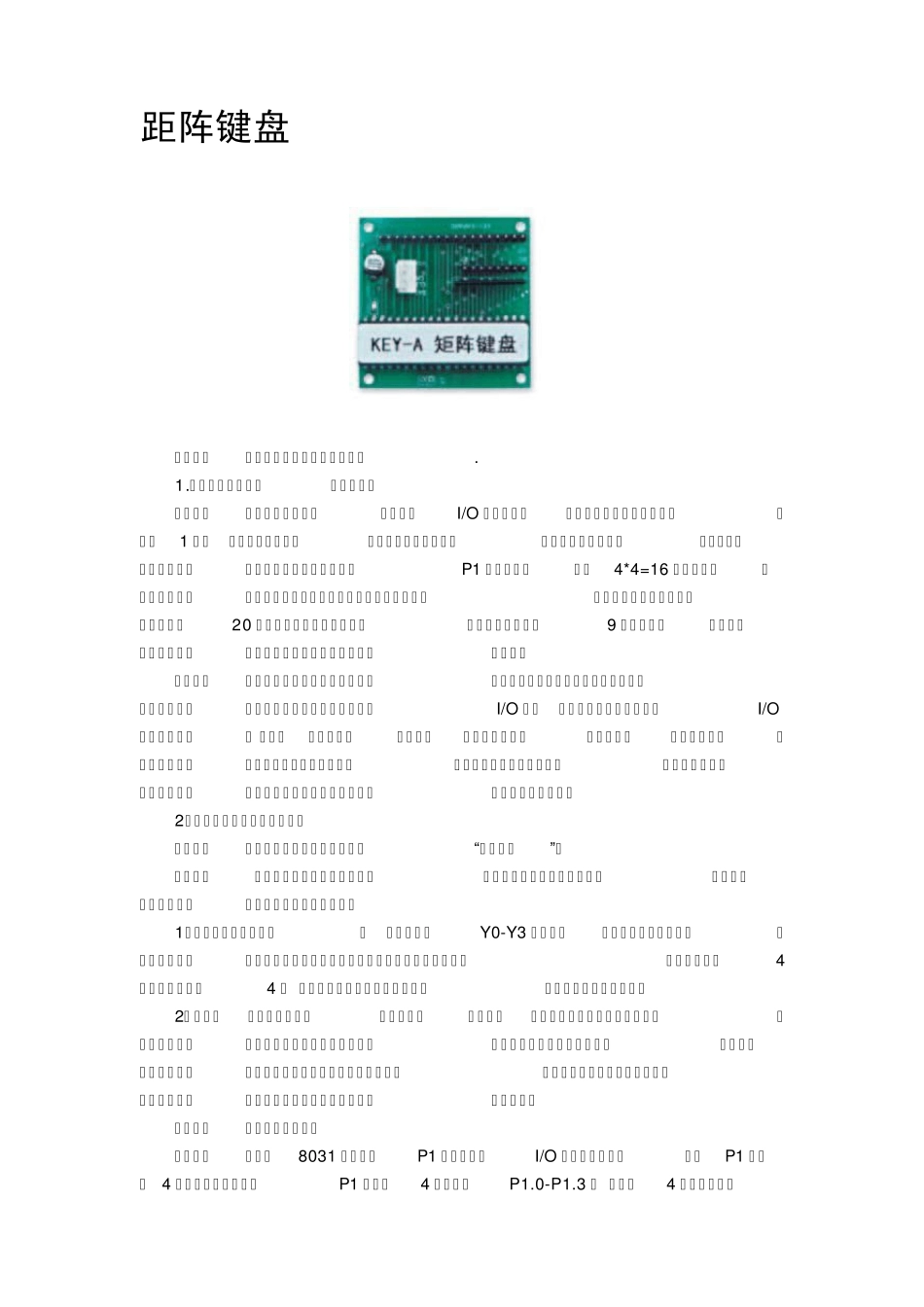

距阵键盘 矩阵键盘是单片机编程中所使用的键盘
矩阵式键盘的结构与工作原理 在键盘中按键数量较多时，为了减少I/O 口的占用，通常将按键排列成矩阵形式，如图1 所示
在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接
这样，一个端口（如P1 口）就可以构成4*4=16 个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20 键的键盘，而直接用端口线则只能多出一键（9 键）
由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的
矩阵式结构的键盘显然比直接法要复杂一些，识别也要复杂一些，上图中，列线通过电阻接正电源，并将行线所接的单片机的I/O 口作为输出端，而列线所接的I/O口则作为输入
这样，当按键没有按下时，所有的输出端都是高电平，代表无键按下
行线输出是低电平，一旦有键按下，则输入线就会被拉低，这样，通过读入输入线的状态就可得知是否有键按下了
具体的识别及编程方法如下所述
2、矩阵式键盘的按键识别方法 确定矩阵式键盘上何键被按下介绍一种“行扫描法”
行扫描法 行扫描法又称为逐行（或列）扫描查询法，是一种最常用的按键识别方法，如上图所示键盘，介绍过程如下
1、判断键盘中有无键按下 将全部行线Y0-Y3 置低电平，然后检测列线的状态
只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4 个 按键之中
若所有列线均为高电平，则键盘中无键按下
2、判断闭合键所在的位置 在确认有键按下后，即可进入确定具体闭合键的过程
其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平
在确定某根行线位置为低电平后，再逐行检测各列线的电平状态
若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键

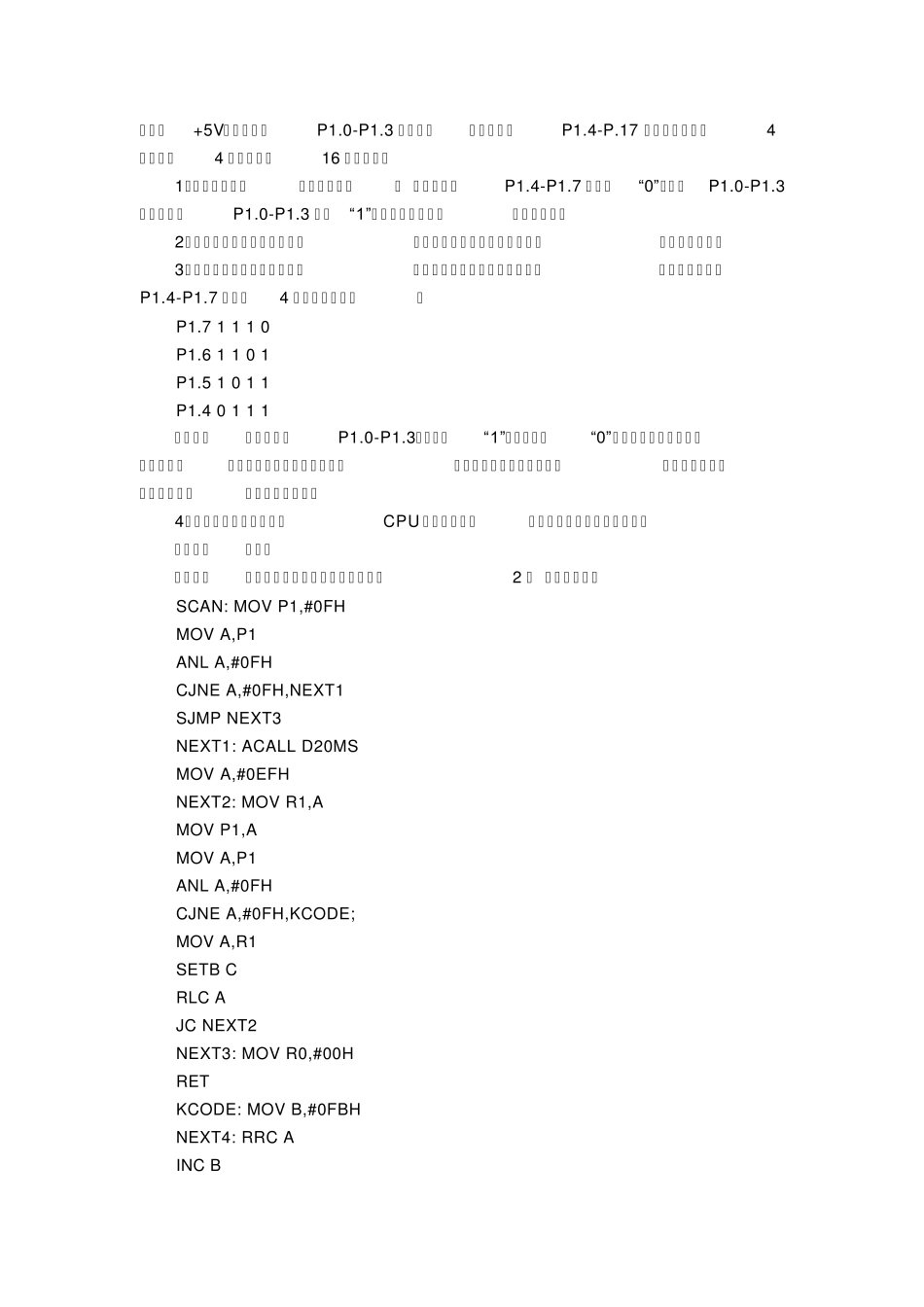

下面给出一个具体的例子： 图仍如上
