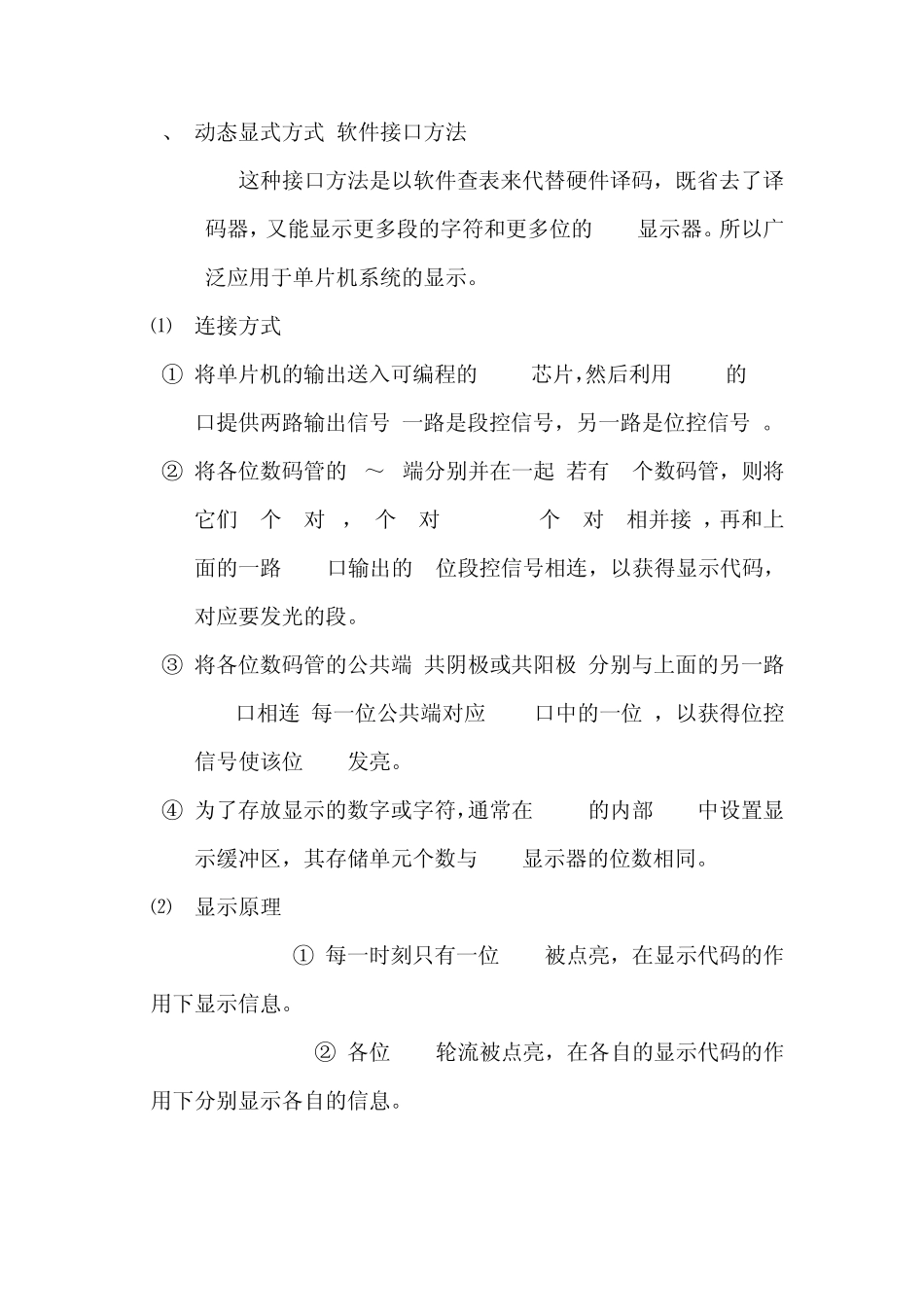

数码管显示器接口技术 一、 LED数码管的结构 由8段发光二极管组成。其中7段组成“8” 字，1段组成小数点。通过不同的组合，可用来显示数字 0～9、字母 A～F及符号“.”。 LED数码管有共阴极和共阳极两种结构。 二、 LED数码管的工作原理 发光二极管导通→亮，不导通→暗。这样就构成了字符的显示。其十六进制的编码表如下： 显示字符 h g f e d c b a 字形代码 0 0 0 1 1 1 1 1 1 3FH 1 0 0 0 0 0 1 1 0 06H 2 0 1 0 1 1 0 1 1 5BH 3 0 1 0 0 1 1 1 1 4FH 4 0 1 1 0 0 1 1 0 66H 5 0 1 1 0 1 1 0 1 6DH 6 0 1 1 1 1 1 0 1 7DH 7 0 0 0 0 0 1 1 1 07H 8 0 1 1 1 1 1 1 1 7FH 9 0 1 1 0 0 1 1 1 67H A 0 1 1 1 0 1 1 1 77H b 0 1 1 1 1 1 0 0 7CH C 0 0 1 1 1 0 0 1 39H d 0 1 0 1 1 1 1 0 5EH E 0 1 1 1 1 0 0 1 79H F 0 1 1 1 0 0 0 1 71H . 1 0 0 0 0 0 0 0 80H 三、数码管接口电路 1、 静态显示方式(硬件接口方法) 这就是我们在数字电路中所学的内容，在数据总线上的信号须经 I/O接口电路并锁存，然后通过译码器，就可以驱动 LED显示器中的段发光。 这种方式使用的硬件较多(显示器的段数和位数越多，电路越复杂)，缺乏灵活性，且只能显示十六进制数。 2、 动态显式方式(软件接口方法) 这种接口方法是以软件查表来代替硬件译码，既省去了译码器，又能显示更多段的字符和更多位的LED显示器。所以广泛应用于单片机系统的显示。 ⑴ 连接方式 ① 将单片机的输出送入可编程的8155芯片，然后利用8155的I/O口提供两路输出信号(一路是段控信号，另一路是位控信号)。 ② 将各位数码管的a～h端分别并在一起(若有 6个数码管，则将它们 6个 a对 a，6个 b对 b......6个 h对 h相并接)，再和上面的一路 I/O口输出的8位段控信号相连，以获得显示代码，对应要发光的段。 ③ 将各位数码管的公共端(共阴极或共阳极)分别与上面的另一路I/O口相连(每一位公共端对应I/O口中的一位)，以获得位控信号使该位LED发亮。 ④ 为了存放显示的数字或字符，通常在 8155的内部 RAM中设置显示缓冲区，其存储单元个数与 LED显示器的位数相同。 ⑵ 显示原理 ① 每一时刻只有一位LED被点亮，在显示代码的作用下显示信息。 ② 各位LED轮流被点...
