单片机节日彩灯控制器设计彩灯控制器

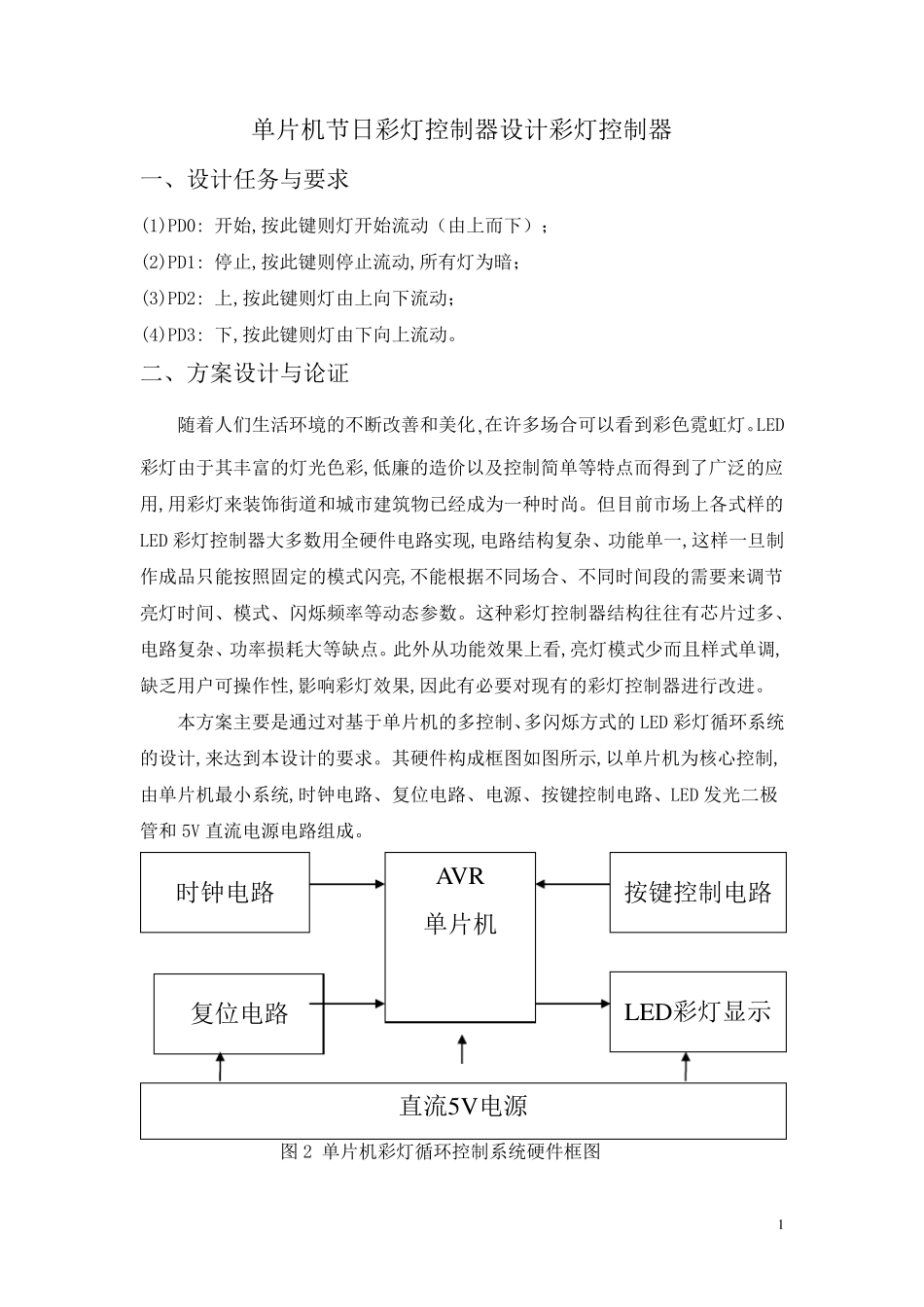

1 单片机节日彩灯控制器设计彩灯控制器 一、设计任务与要求 (1)PD0: 开始,按此键则灯开始流动（由上而下）； (2)PD1: 停止,按此键则停止流动,所有灯为暗； (3)PD2: 上,按此键则灯由上向下流动； (4)PD3: 下,按此键则灯由下向上流动。 二、方案设计与论证 随着人们生活环境的不断改善和美化,在许多场合可以看到彩色霓虹灯。LED彩灯由于其丰富的灯光色彩,低廉的造价以及控制简单等特点而得到了广泛的应用,用彩灯来装饰街道和城市建筑物已经成为一种时尚。但目前市场上各式样的LED 彩灯控制器大多数用全硬件电路实现,电路结构复杂、功能单一,这样一旦制作成品只能按照固定的模式闪亮,不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺 点。此外 从 功能效 果 上看,亮灯模式少 而且 样式单调,缺 乏 用户 可操 作性 ,影 响 彩灯效 果 ,因 此有必 要对 现有的彩灯控制器进 行 改进 。 本 方案主 要是 通 过对 基 于单片机的多控制、多闪烁方式的 LED 彩灯循 环系 统的设计,来达 到本 设计的要求。其硬件构成框 图 如 图 所示 ,以单片机为核 心 控制,由单片机最 小 系 统 ,时钟 电路、复位 电路、电源 、按键控制电路、LED 发 光二极管 和 5V 直 流电源 电路组 成。 图 2 单片机彩灯循 环控制系 统 硬件框 图 时钟 电路 复位 电路 LED彩灯显 示 按键控制电路 AVR 单片机 直 流5V电源 2 此设计方案中单片机的PD 口接4 路按键控制电路,实现彩灯花型的切换功能,单片机上的PB 口接8 路LED 发光二极管组成彩灯电路,显示彩灯循环情况。 1、总体流程图设计 图 2 程序流程图 2、键盘设计论证 方案一、独立式 独立式键盘是各按键相互独立，每个按键各接一根输入线，一根输入线上的按键工作状态不会影响到其他输入线上的工作状态。因此，通过检测输入线的电平状态可以很容易判断那个键被按下了。 独立式按键电路配置灵活，软件简单，但每个按键需要占用一根输入口线，在按键数量较多时，需要较多的输入口线且电路结构复杂，故此种键盘适用于按键较少或操作速度较高的场合。按键直接与开始 正向循环 开始键按下？ 是 否 停止键按下？ 正向键按下？ 灯全灭 是 否 是 否 反向键按下？ 反向循环 是 正向键按下？ 否 停止键按下？ 是 否 是 否 ...
