单片机设计60秒倒计时正计时+Proteus仿真

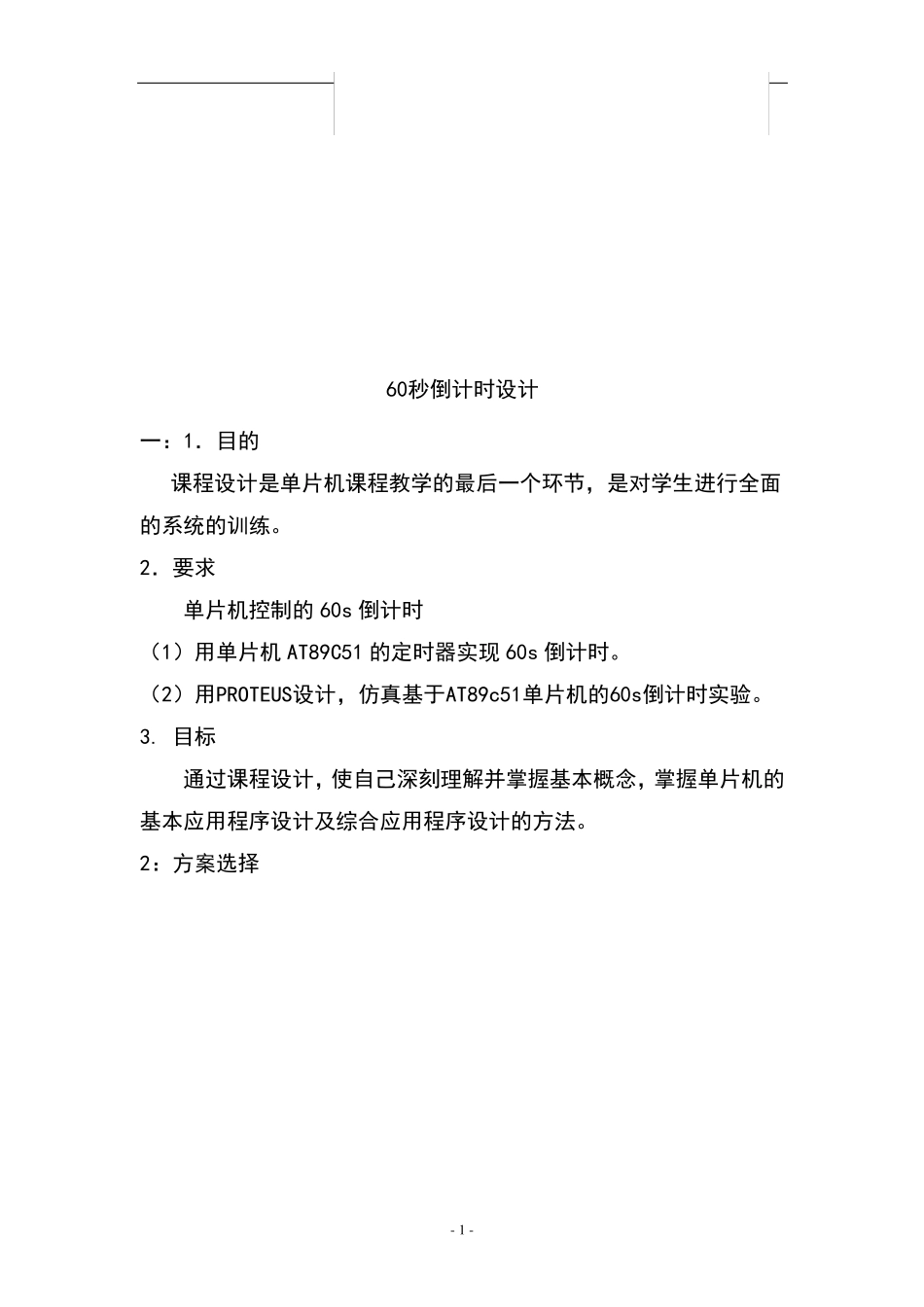

单片机设计60秒倒计时正计时+Proteus仿真_第1页
1/10

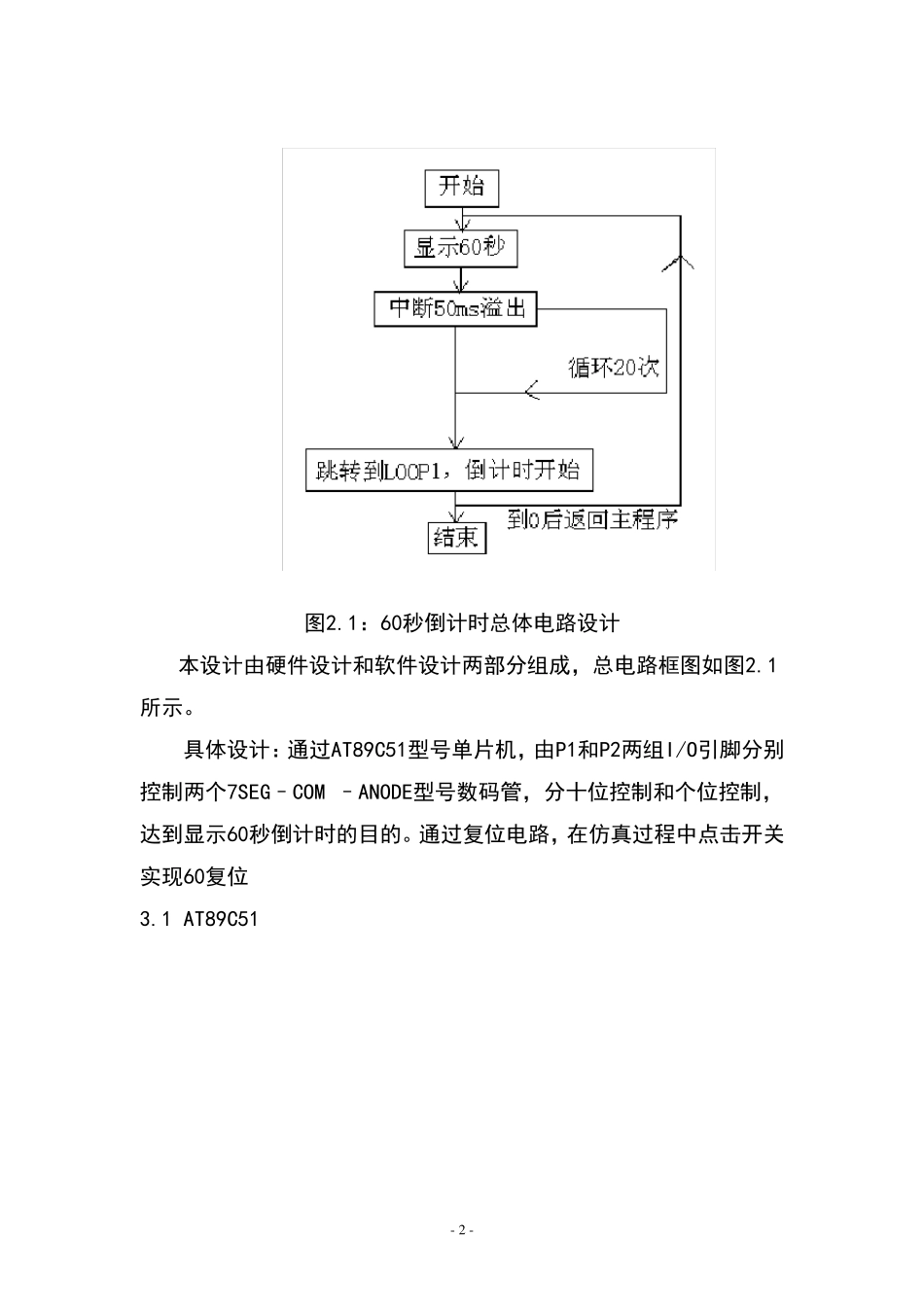

单片机设计60秒倒计时正计时+Proteus仿真_第2页
2/10

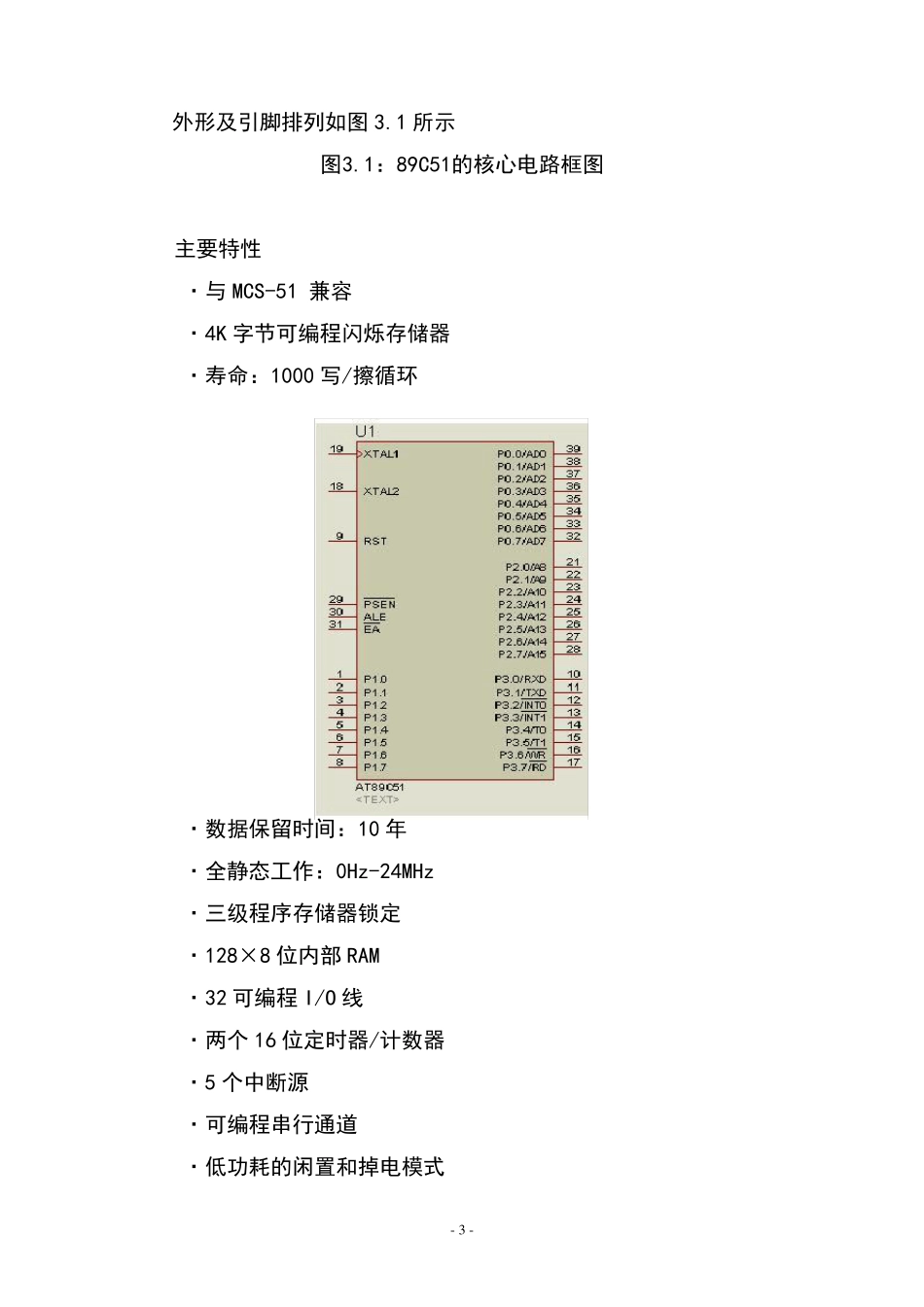

单片机设计60秒倒计时正计时+Proteus仿真_第3页
3/10
- 1 - 60秒倒计时设计 一:1.目的 课程设计是单片机课程教学的最后一个环节,是对学生进行全面的系统的训练。 2.要求 单片机控制的60s 倒计时 (1)用单片机AT89C51 的定时器实现 60s 倒计时。 (2)用PROTEUS设计,仿真基于AT89c51单片机的60s倒计时实验。 3. 目标 通过课程设计,使自己深刻理解并掌握基本概念,掌握单片机的基本应用程序设计及综合应用程序设计的方法。 2:方案选择 - 2 - 图2.1:60秒倒计时总体电路设计 本设计由硬件设计和软件设计两部分组成,总电路框图如图2.1所示。 具体设计:通过AT89C51型号单片机,由P1和P2两组I/O引脚分别控制两个7SEG–COM –ANODE型号数码管,分十位控制和个位控制,达到显示60秒倒计时的目的。通过复位电路,在仿真过程中点击开关实现60复位 3.1 AT89C51 - 3 - 外形及引脚排列如图3.1 所示 图3.1:89C51的核心电路框图 主要特性 ·与 MCS-51 兼容 ·4K 字节可编程闪烁存储器 ·寿命:1000 写/擦循环 ·数据保留时间:10 年 ·全静态工作:0Hz-24MHz ·三级程序存储器锁定 ·128×8 位内部 RAM ·32 可编程 I/O 线 ·两个 16 位定时器/计数器 ·5 个中断源 ·可编程串行通道 ·低功耗的闲置和掉电模式 - 4 - ·片内振荡器和时钟电路 管脚说明 (1)电源及时钟引脚(4个) Vcc: 电源接入引脚 Vss:接地引脚 XTAL1:晶振震荡器接入的一个引脚(采用外部振荡器时,此引脚接地); XTAL2:晶体振荡器的另一个引脚(采用外部振荡器时,此引脚作为外部振荡器信号的输入端)。 (2)控制线引脚(4个) RST/Vpd:复位信号输入引脚/备用电源输入引脚; ALE:地址锁存允许信号输出引脚/编程脉冲输入引脚: EA:内外存储器选择引脚/片外EPROM编程电压输入引脚; PSEN:外部程序存储器选通信号输出引脚。 (3)并行I/O引脚 P0.0-P0.7:一般I/O口引脚或数据/低位地址总线复用引脚; P1.0-P1.7:一般I/O口引脚; P2.0-P2.7:一般I/O口引脚或高位地址总线引脚; P3.0-P3.7:一般I/O口引脚或第二功能引脚  振荡器特性: XTAL1 和 XTAL2 分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件,XTAL2 应不接。有余输入至内部时钟信号要通过一个二分频触发器,因此对外部时钟信号的脉宽无任何要求,但必须保证脉冲的高低电平要求的宽度 5 本设计中还用到其...
