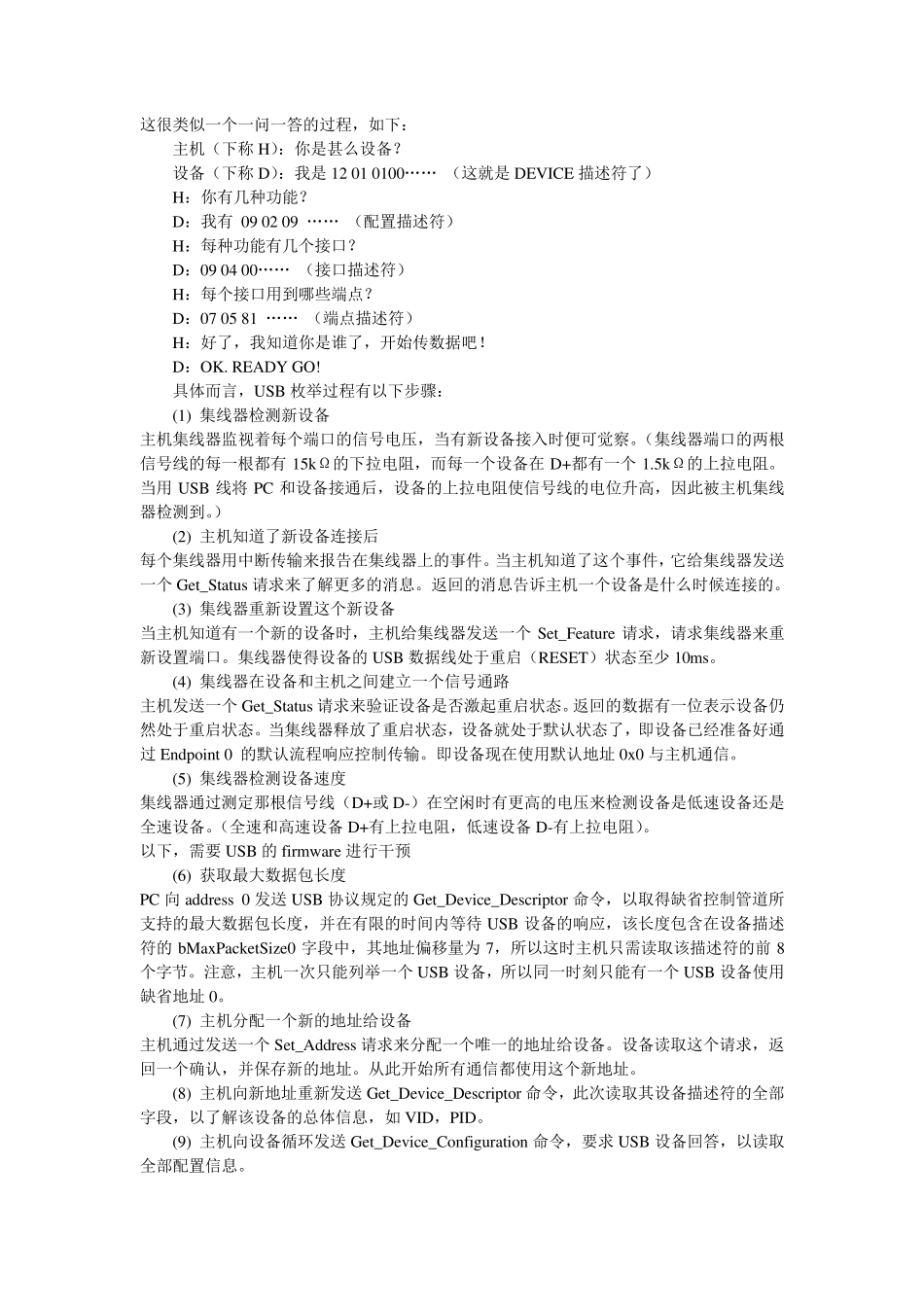

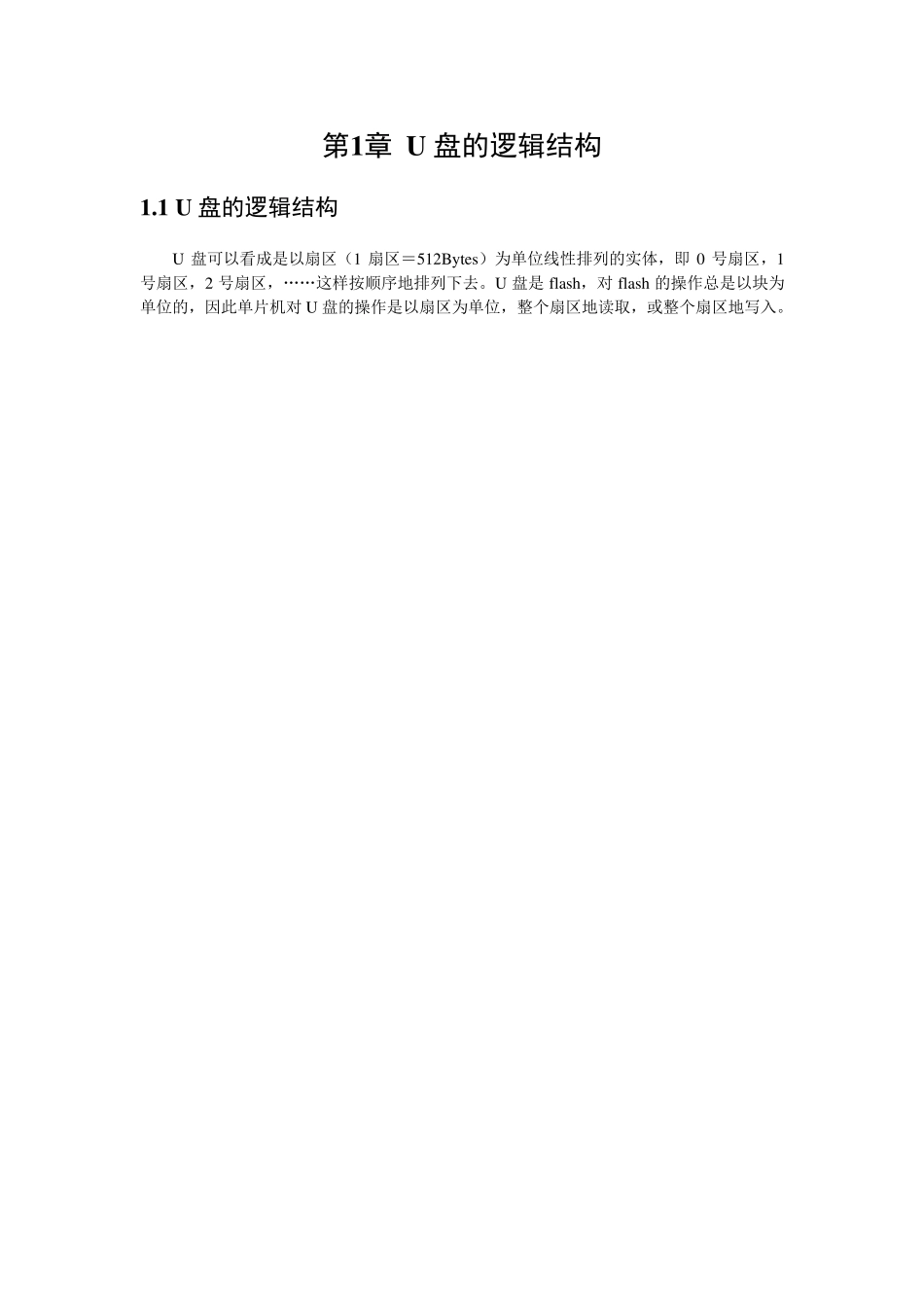

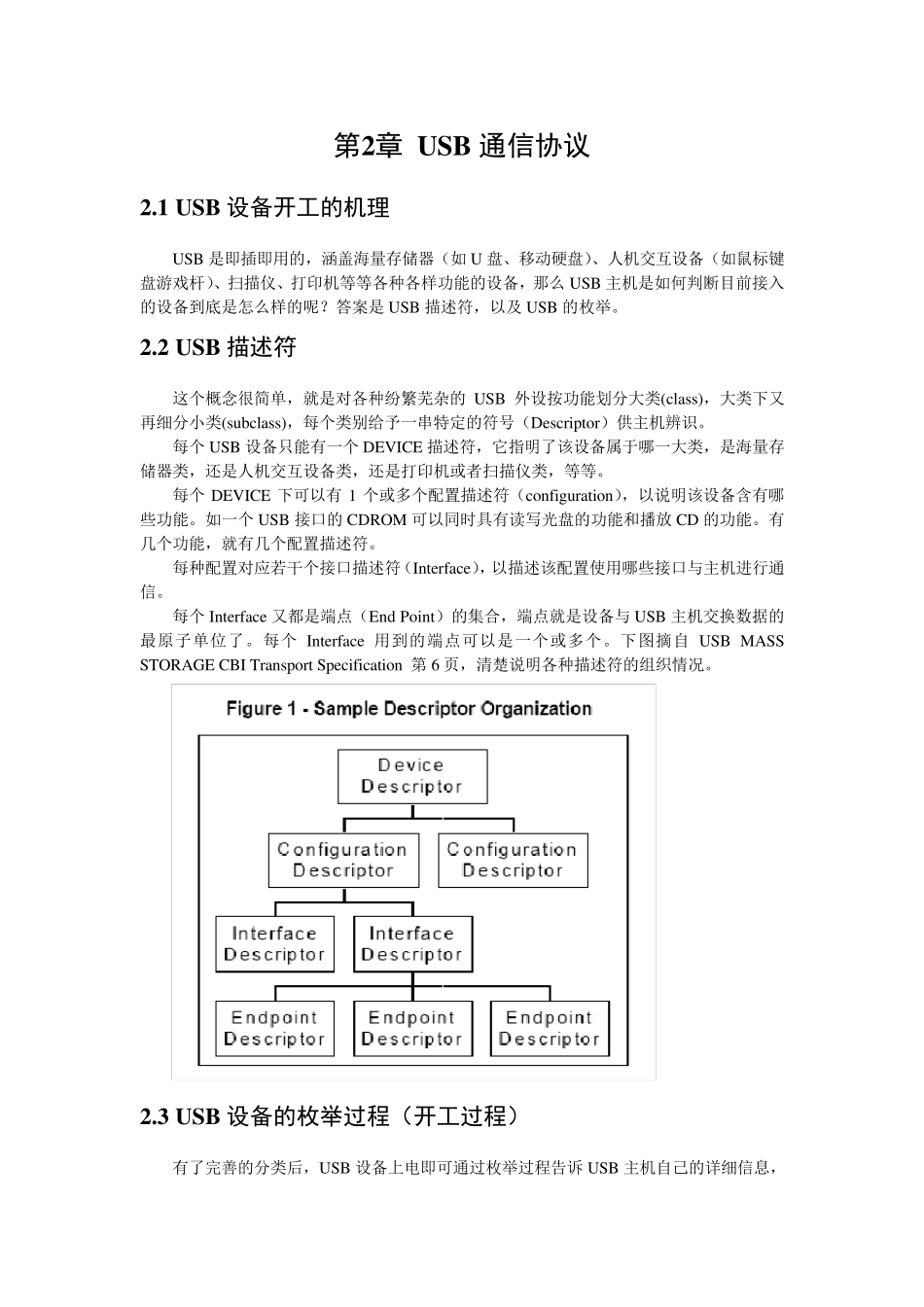

第1章 U 盘的逻辑结构 1.1 U 盘的逻辑结构 U 盘可以看成是以扇区（1 扇区＝512By tes）为单位线性排列的实体，即0 号扇区，1号扇区，2 号扇区，……这样按顺序地排列下去。U 盘是flash，对 flash 的操作总是以块为单位的，因此单片机对 U 盘的操作是以扇区为单位，整个扇区地读取，或整个扇区地写入。 第2章 U SB 通信协议 2.1 U SB 设备开工的机理 USB 是即插即用的，涵盖海量存储器（如U 盘、移动硬盘）、人机交互设备（如鼠标键盘游戏杆）、扫描仪、打印机等等各种各样功能的设备，那么 USB 主机是如何判断目前接入的设备到底是怎么样的呢？答案是USB 描述符，以及 USB 的枚举。 2.2 U SB 描述符 这个概念很简单，就是对各种纷繁芜杂的USB 外设按功能划分大类(class)，大类下又再细分小类(su bclass)，每个类别给予一串特定的符号（Descriptor）供主机辨识。 每个 USB 设备只能有一个 DEVICE 描述符，它指明了该设备属于哪一大类，是海量存储器类，还是人机交互设备类，还是打印机或者扫描仪类，等等。 每个 DEVICE 下可以有 1 个或多个配置描述符（configu ration），以说明该设备含有哪些功能。如一个 USB 接口的CDROM 可以同时具有读写光盘的功能和播放CD 的功能。有几个功能，就有几个配置描述符。 每种配置对应若干个接口描述符（Interface），以描述该配置使用哪些接口与主机进行通信。 每个 Interface 又都是端点（End Point）的集合，端点就是设备与USB 主机交换数据的最原子单位了。每个 Interface 用到的端点可以是一个或多个。下图摘自USB MASS STORAGE CBI Transport Specification 第6 页 ，清 楚 说明各种描述符的组 织 情 况 。 2.3 U SB 设备的枚举过程（开工过程） 有了完 善 的分类后 ，USB 设备上 电 即可通过 枚举过 程 告 诉 USB 主机自己 的详 细信息 ， 这很类似一个一问一答的过程，如下： 主机（下称H）：你是甚么设备？ 设备（下称D）：我是12 01 0100…… （这就是DEVICE 描述符了） H：你有几种功能？ D：我有 09 02 09 …… （配置描述符） H：每种功能有几个接口？ D：09 04 00…… （接口描述符） H：每个接口用到哪些端点？ D：07 05 81 …… （端点描述符） H：好了，我知道你是谁了，开始传数据吧！ D：OK. READY GO! 具体而言，USB 枚举过程有以下步骤： (1) 集线器检...
