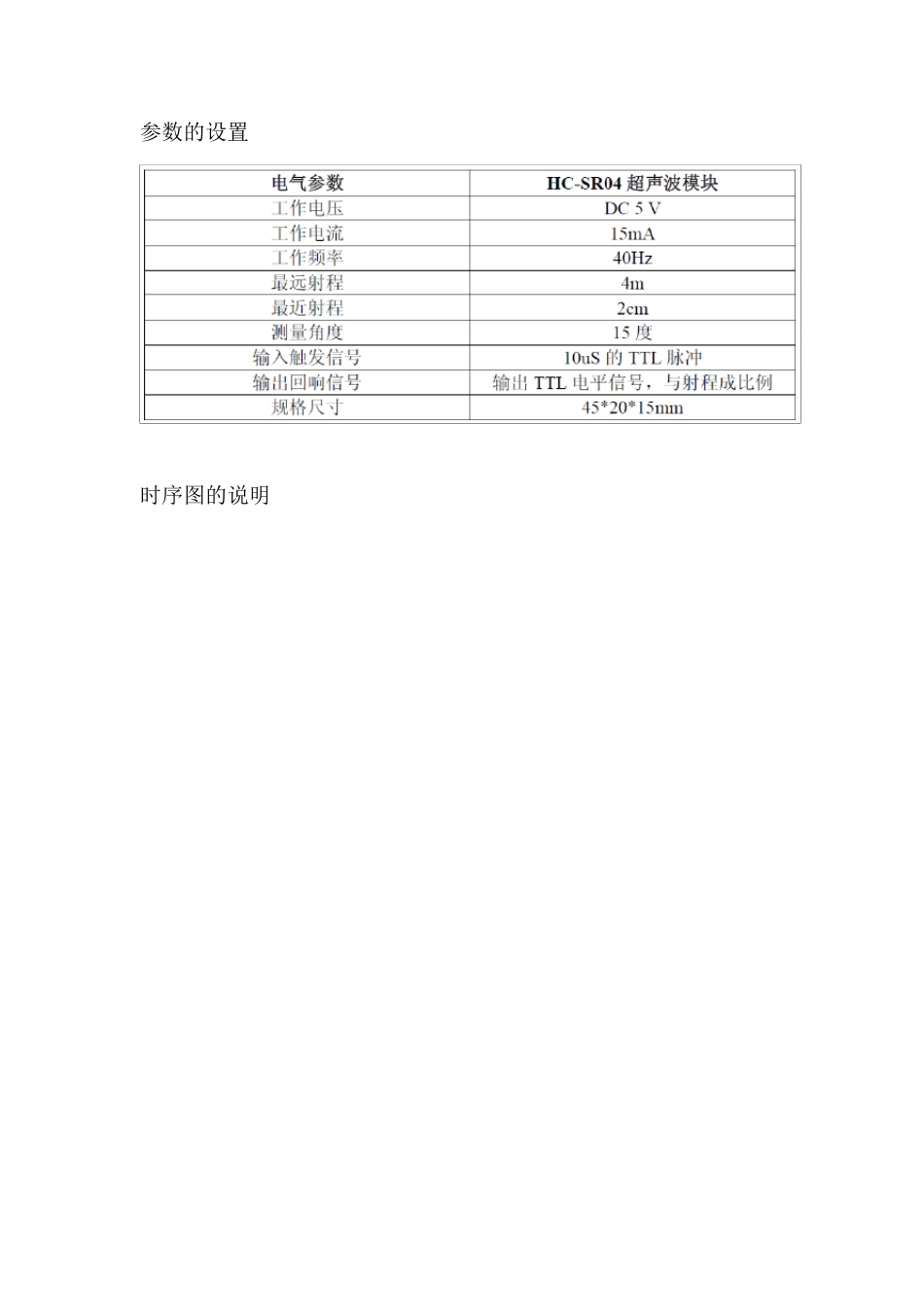

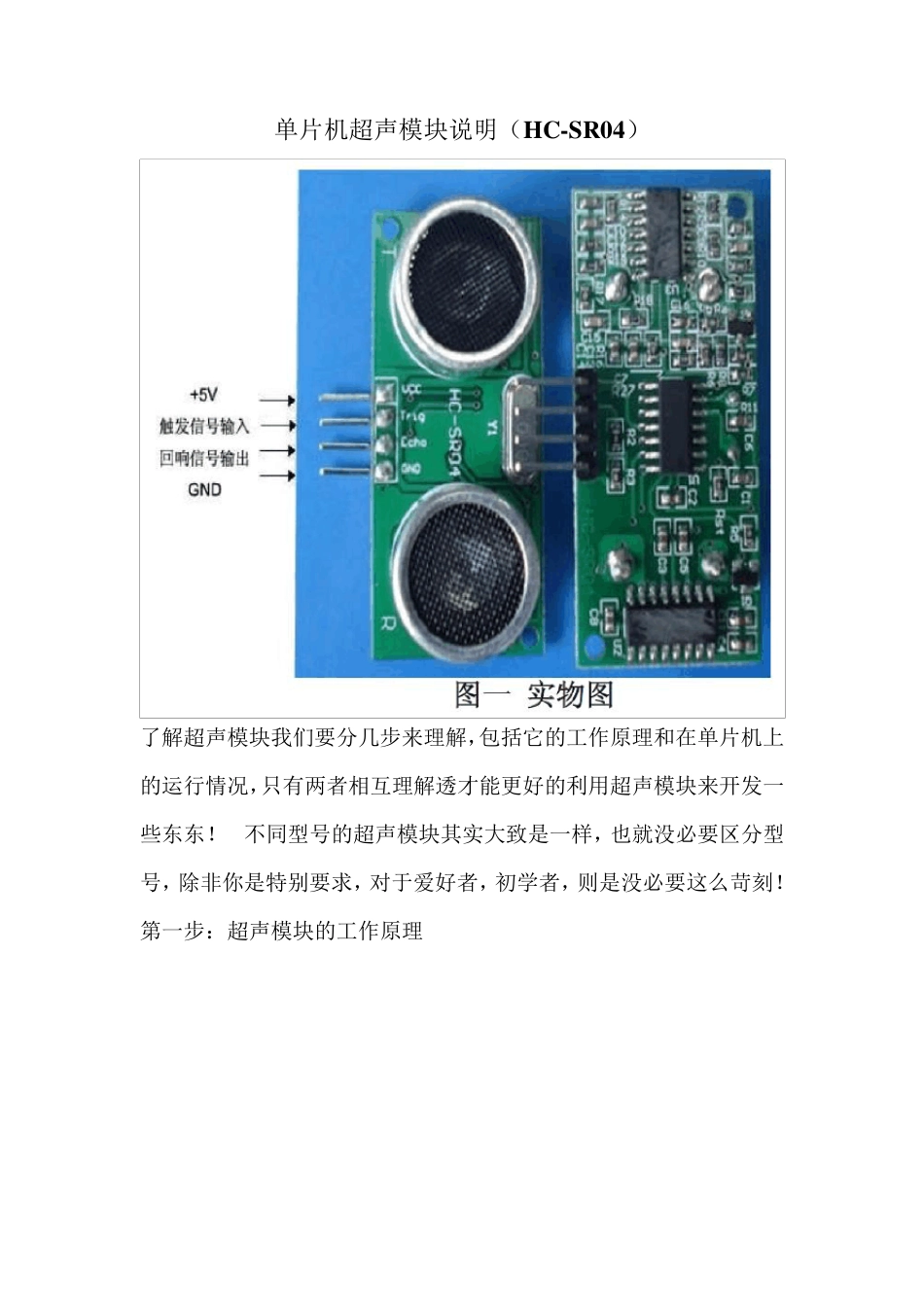

单片机超声模块说明（HC-SR04） 了解超声模块我们要分几步来理解，包括它的工作原理和在单片机上的运行情况，只有两者相互理解透才能更好的利用超声模块来开发一些东东！ 不同型号的超声模块其实大致是一样，也就没必要区分型号，除非你是特别要求，对于爱好者，初学者，则是没必要这么苛刻！ 第一步：超声模块的工作原理 参数的设置 时序图的说明 第二步:单片机的连接 上面我们知道怎么连接单片机的线了，对于TRIG 发射端，ECHO接受端，它们只需要四I/O 端口就可以。 第三步：程序的编写和功能的开发 这里我选择 TRIG = P2^0 ECHO = P3^2 设置一个报警器，当距离超过 150cm 是就报警，不超过是就不报警。 /****************************************** 板子 ：郭天祥老师的52 单片机板? 设计者 ：蒋 时间 ：2012-4-29 学校 ：南昌航空大学 ******************************************/ #include sbit dula=P2^6; //数码管段选,锁存器控制信号 sbit wela=P2^7; //数码管位选,锁存器控制信号 sbit a=P2^3; #define uchar unsigned char #define uint unsigned int int time; int succeed_flag; uchar timeL; uchar timeH; sbit Trig=P1^0; sbit Echo=P3^2; uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f, 0x6f}; void delay(uint z) { uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); } void delay_20us() { uchar a ; for(a=0;a<100;a++); } //显示数据转换程序 void display(uint temp) { uchar ge,shi,bai; bai=temp/100; shi=(temp%100)/10; ge=temp%10; dula=0; P0=table[ge]; //送数字8 到段码端口 dula=1; dula=0; wela=0; P0=0x7b; //数码管位选 wela=1; wela=0; delay(5); dula=0; P0=table[shi]; //送数字8 到段码端口 dula=1; dula=0; wela=0; P0=0x7d; //数码管位选 wela=1; wela=0; delay(5); dula=0; P0=table[bai]; //送数字8 到段码端口 dula=1; dula=0; wela=0; P0=0x7e; //数码管位选 wela=1; wela=0; delay(5); if(temp>150) a=0; else a=1; } void main() { uint distance; Trig=0; //首先拉低脉冲输入引脚 EA=1; //打开总中断0 TMOD=0x10; //定时器1，16 位工作方式 while(1) { EA=0; //关总中断 Trig=1; //超声波输入端 delay_...
