单相半波可控整流电路

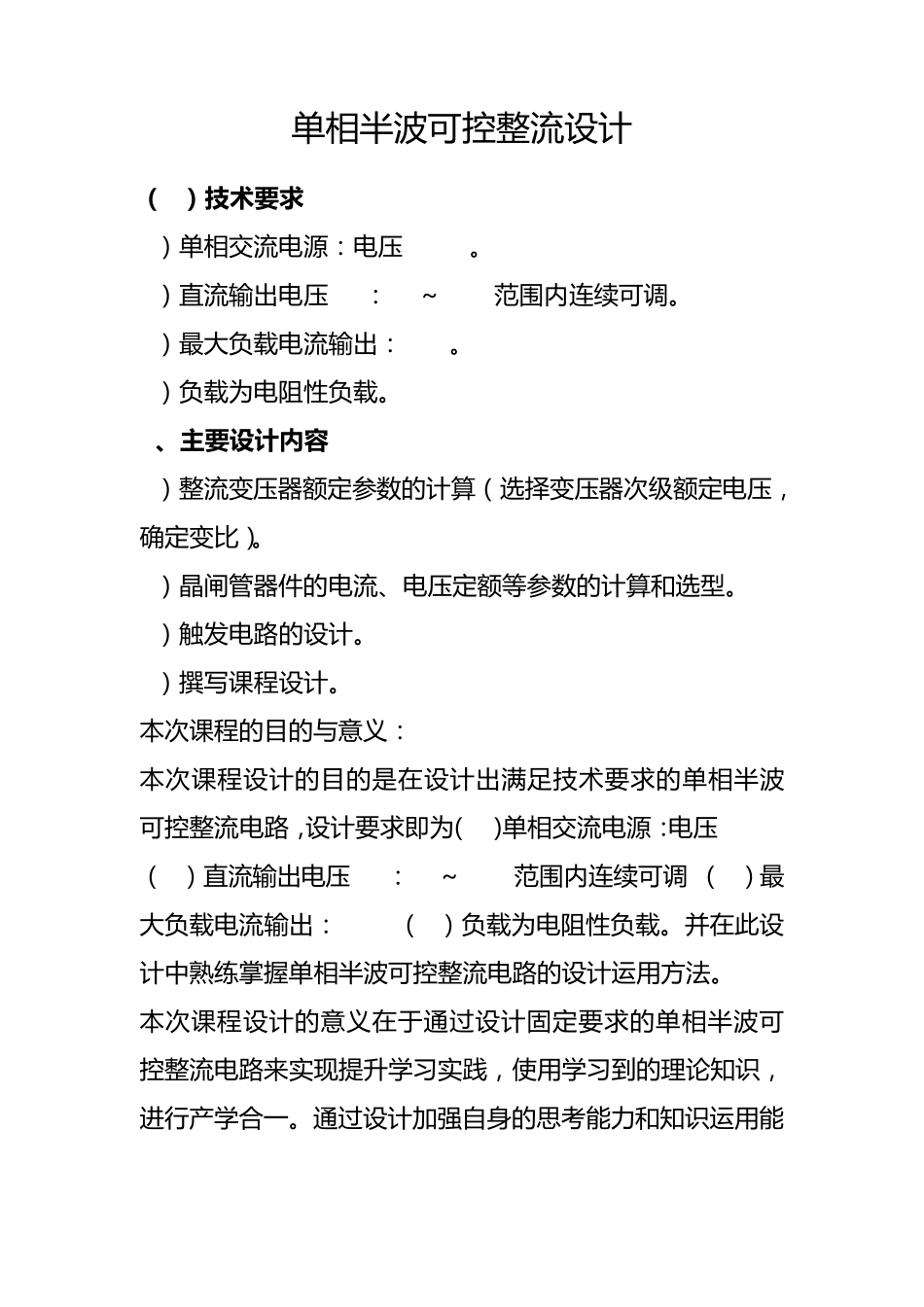

课 题 ： 单 相 半波可控整流电路设计 班 级 ： 2012级 机 电 一体化一班 小组： 组员（学号）： 单 相 半 波 可 控 整 流 设 计 （ 1） 技 术 要 求 1） 单 相 交 流 电 源 ： 电 压 220V。 2） 直 流 输 出 电 压 Ud： 50～ 92V范 围 内 连 续 可 调 。 3） 最 大 负 载 电 流 输 出 ： 30A。 4） 负 载 为 电 阻 性 负 载 。 2、主要 设计内容 1） 整 流 变 压 器 额 定 参 数 的 计 算 （ 选 择 变 压 器 次 级 额 定 电 压 ，确 定 变 比 ）。 2） 晶 闸 管 器 件 的 电 流 、电 压 定 额 等参 数 的 计 算 和选 型。 3） 触发电 路的 设 计 。 4） 撰写课程设 计 。 本次 课程的 目的 与意义： 本次 课程设 计 的 目的 是在设 计 出 满足技术要求的 单 相 半 波可 控 整 流 电 路， 设 计 要求即为 （ 1） 单 相 交 流 电 源 ： 电 压 220V（ 2） 直 流 输 出 电 压 Ud： 50～ 92V范 围 内 连 续 可 调 （ 3） 最大 负 载 电 流 输 出 ： 30A （ 4） 负 载 为 电 阻 性 负 载 。 并在此设计 中熟练掌握单 相 半 波 可 控 整 流 电 路的 设 计 运用方法。 本次 课程设 计 的 意义在于通过设 计 固定 要求的 单 相 半 波 可控 整 流 电 路来实现提升学习实践， 使用学习到的 理论知识，进行产学合一。 通过设 计 加强自身的 思考能力和知识运用能力 ， 完 成 对 自 己 的 所 学 知 识 的 检 验 。 ① 设计题目： 单相半波可控整流电路 ② 系统的 主要功能、作用及主要技术性能指标： 系统的 主要功能是把交流电变换成 大小可调的 单一反向直流电， 系统的 特点是流过负载的 电流与它两端的 电压波形相似， 电流、电压能够突变。 ③ 总体设计方案： 一、主电路的 设计： 电阻负载主电路原理图如下： 主电路原理说明： 根据晶闸管导通的 两个条件（晶闸管的 阳-阴极之间加正向电压；门极加正向电压， 流入足够的 门极电流）可以判断 ： 在 电 源 电 压U2的 正 半 周 ， U2>0， 晶 闸 管 承 受 正 向电 压 ， 可 以 被 触 发 导 通 ， 但 在 给 晶 闸 管 门 极 施 加 触 发 信 号之 前...
