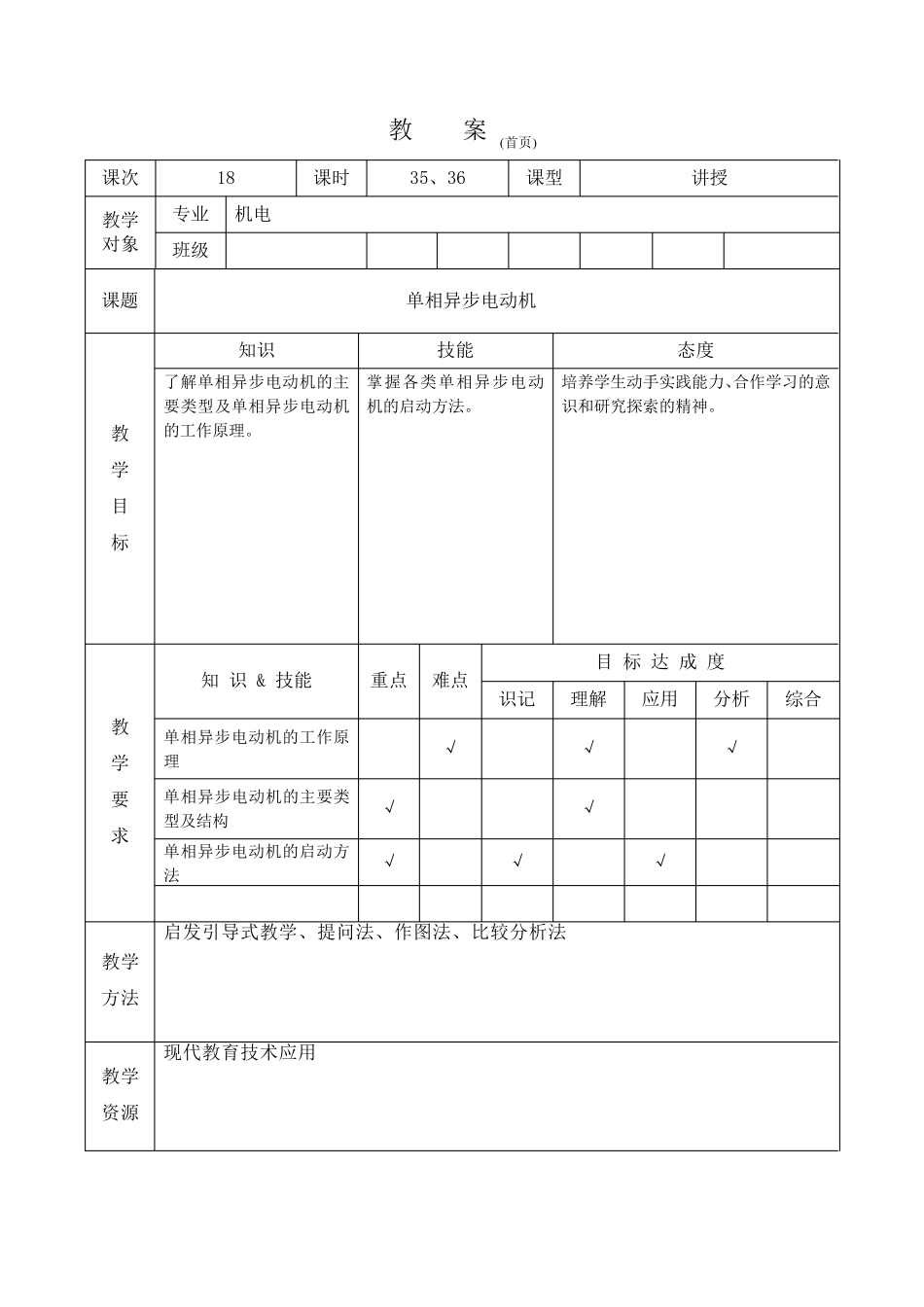

教 案 (首页) 课次 18 课时 35、36 课型 讲授 教学 对象 专业 机电 班级 课题 单相异步电动机 教 学 目 标 知识 技能 态度 了解单相异步电动机的主要类型及单相异步电动机的工作原理。 掌握各类单相异步电动机的启动方法。 培养学生动手实践能力、合作学习的意识和研究探索的精神。 教 学 要 求 知 识 & 技能 重点 难点 目 标 达 成 度 识记 理解 应用 分析 综合 单相异步电动机的工作原理 √ √ √ 单相异步电动机的主要类型及结构 √ √ 单相异步电动机的启动方法 √ √ √ 教学 方法 启发引导式教学、提问法、作图法、比较分析法 教学 资源 现代教育技术应用 教 案 (中页 可加页) 教学活动流程 教学方法简析 复习与提问：1、三相异步电动机的制动有哪几种方法？ 2、三相异步电动机的反转是如何实现的？ 导入课题： 学生观看视频和实物，导入本节课的课题----单相异步电动机。 单相异步电动机是利用单相电源供电的一种小容量交流电动机。它具有结构简单、运行可靠、维修方便等优点，特别是可以直接用 220V 交流电源供电，所以得到广泛应用，例如风扇、洗衣机、冰箱、小型车床等。 讲授新课: 一、单相异步电动机的工作原理 1、脉动磁场的分解和合成 在三相异步电动机中曾讲到，向三相绕组通人三相对称交流电，则在定子与转子的气隙中会产生旋转磁场。当电源一相断开时，电动机就成了单相运行（也称为两相运行），气隙中产生的是脉动磁场。 单相异步电动机工作绕组通人单相交流电时，产生的也是一个脉动磁场，脉动磁场的磁通大小随电流瞬时值的变化而变化，但磁场的轴线空间位置不变，因此 磁场不会旋转，当然 也不会产生启 动力 矩 。但这 个磁场可以用矢 量分解的方法分成两个大小相等（B1 = B2 ）、旋转方向相反的旋转磁场。两个正 、反向旋转的磁场就合成了时间上 随正 弦 交流电变化的脉动磁场。 a)单相电动机工作绕组的脉动磁场 b)脉动磁场的分解 图 单相脉动磁场及 其 分解 图 片 一 考 虑 学生实际 情 况 原理部分适 当降 低 要 求 。 上 海 市 临 港 科 技 学校 教务 科 制 教 案 (尾页) 教学活动流程 教学方法简析 2、单相异步电动机的工作原理 脉动磁场分解成两个大小相等（B1=B2）旋转方向相反的旋转磁场，这两个旋转磁场产生的转矩曲线如图7—2 中的两条虚线所示。转矩曲线1T 是顺时针旋转...
