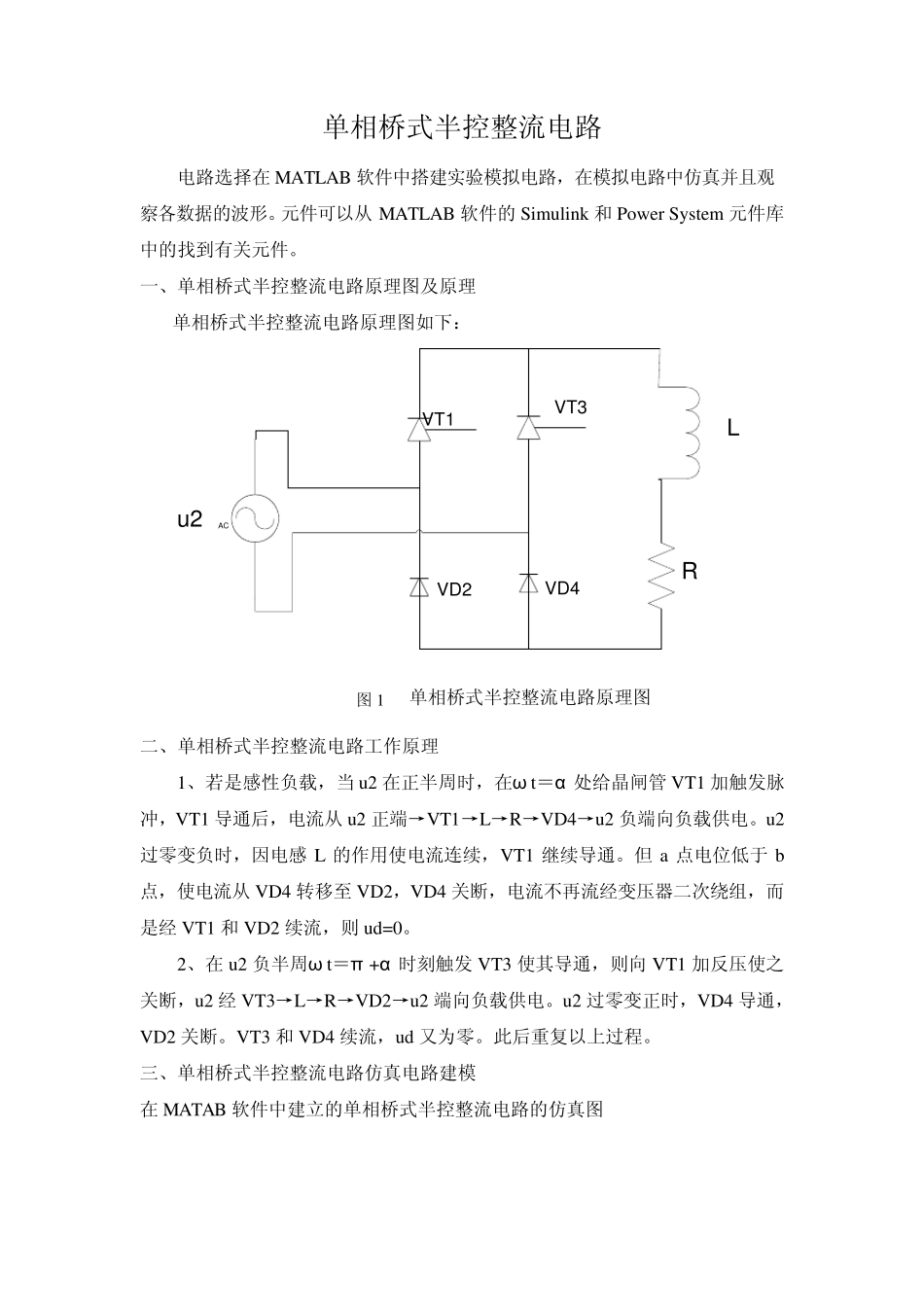

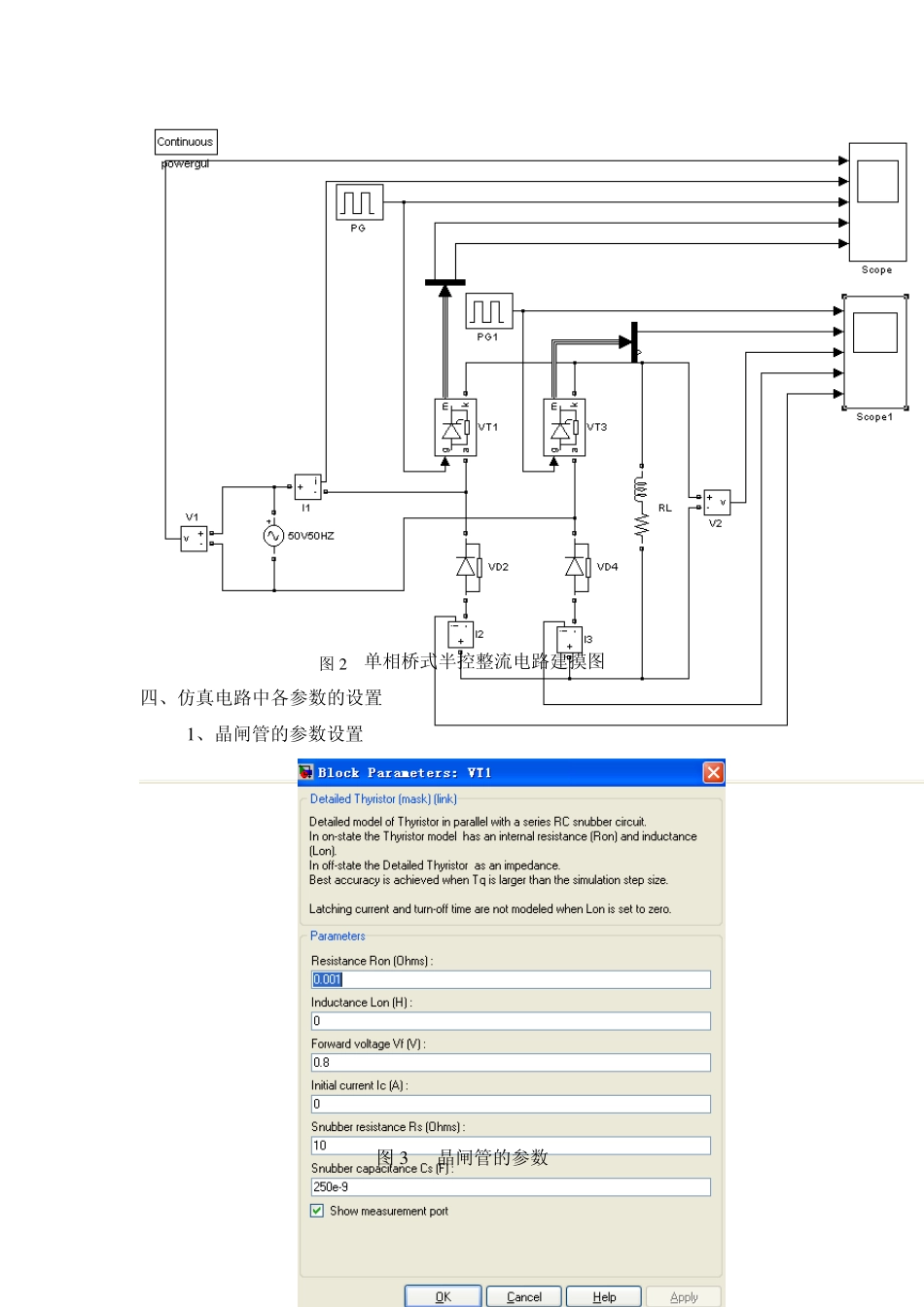

单相桥式半控整流电路 电路选择在MATLAB 软件中搭建实验模拟电路，在模拟电路中仿真并且观察各数据的波形。元件可以从MATLAB 软件的Simulink 和Power System 元件库中的找到有关元件。 一、单相桥式半控整流电路原理图及原理 单相桥式半控整流电路原理图如下： ACRLVT1VT3VD2VD4u2 二、单相桥式半控整流电路工作原理 1、若是感性负载，当u2 在正半周时，在ω t＝α 处给晶闸管VT1 加触发脉冲，VT1 导通后，电流从u2 正端→VT1→L→R→VD4→u2 负端向负载供电。u2过零变负时，因电感L 的作用使电流连续，VT1 继续导通。但 a 点电位低于 b点，使电流从VD4 转移至 VD2，VD4 关断，电流不再流经变压器二次绕组，而是经 VT1 和VD2 续流，则 ud=0。 2、在u2 负半周ω t＝π +α 时刻触发VT3 使其导通，则向 VT1 加反压使之关断，u2 经 VT3→L→R→VD2→u2 端向负载供电。u2 过零变正时，VD4 导通，VD2 关断。VT3 和VD4 续流，ud 又为零。此后重复以上过程。 三、单相桥式半控整流电路仿真电路建模 在MATAB 软件中建立的单相桥式半控整流电路的仿真图 图1 单相桥式半控整流电路原理图 图2 单相桥式半控整流电路建摸图 四、仿真电路中各参数的设置 1 、晶闸管的参数设置 图3 晶闸管的参数 2 、交流电源参数的设置 图 4 交流电源的参数 3 、晶闸管触发脉冲的参数设置 图 5 第一个脉冲的参数设置 图6 第二个脉冲的参数设置 4 、二极管的参数设置 图7 二极管的参数 5 、阻感负载的参数设置 图 8 负载参数设置 五、仿真波形 由于电路中需要测量的参数比较多,因此在仿真电路中使用了两个示波器,这样观察波形更方便,也更清晰. 这次防真中选取了四个触发角来观察波形,分别为2 0 度,6 0 度,8 0 度和 1 5 0 度,以下是防真中的波形,每两图是一组波形. 图 9 触发角为 2 0 度(示波器 1 ) 图1 0 触发角为 2 0 度(示波器 2 ) 图11 触发角为 6 0 度(示波器 1 ) 图1 2 触发角为 6 0 度(示波器 2 ) 图1 3 触发角为 8 0 度(示波器 1 ) 图1 4 触发角为 8 0 度(示波器 2 ) 图1 5 触发角为 1 5 0 度(示波器 1 ) 图1 6 触发角为1 5 0 度(示波器2 ) 六、结论 结合以上波形图，我们可以分析出单相桥式半控整流电路具有以下的特点： 1 、电感在电路中具有续流作用； 2 、晶闸管在触发时换流，二极管则在电源过零时刻换流； 3 、尽管电路具有续流作用，但还应该加续流二极管。 4 、从触发角的变化可以看出，触发角越大，负载上的平均电压越小。
