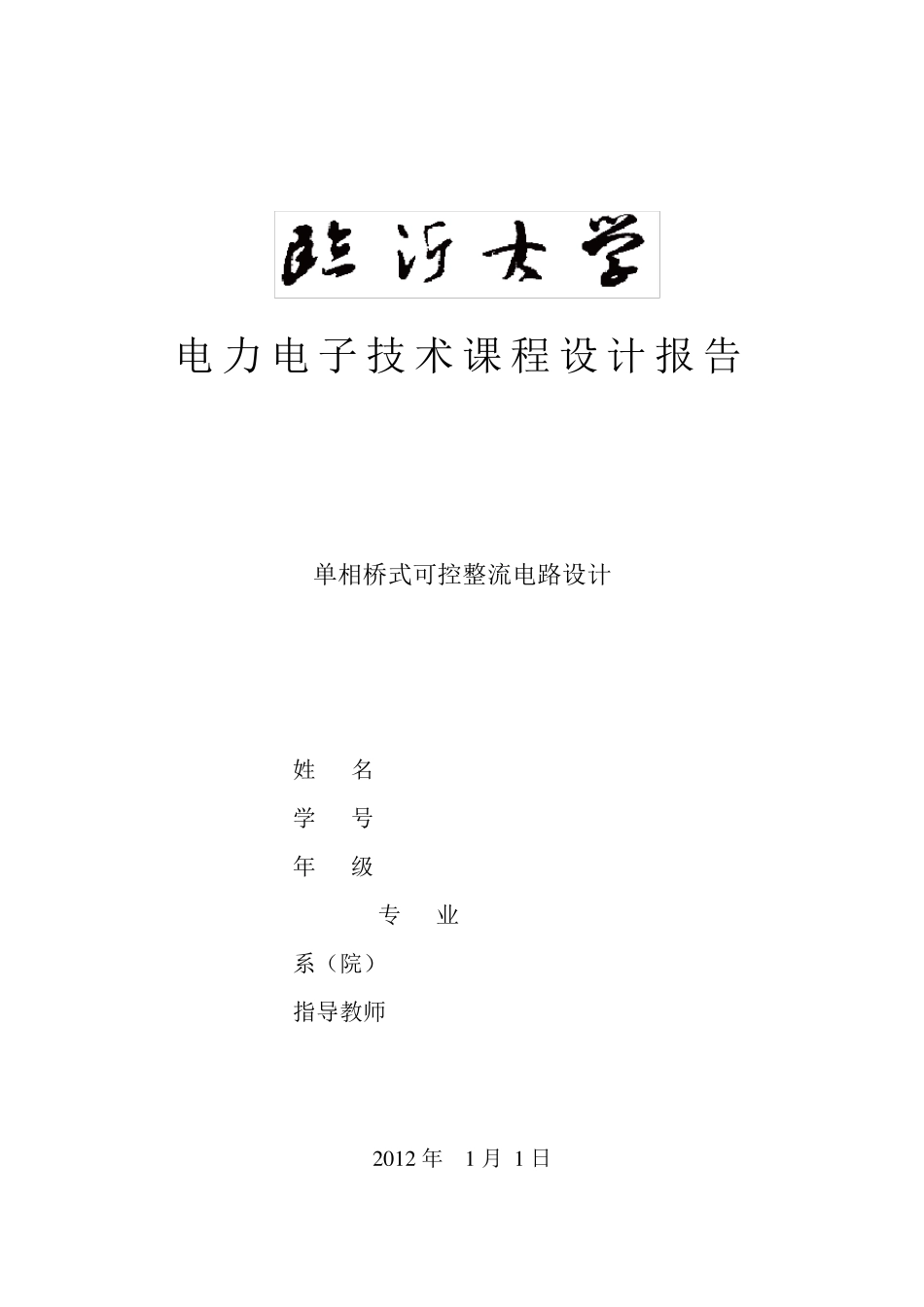

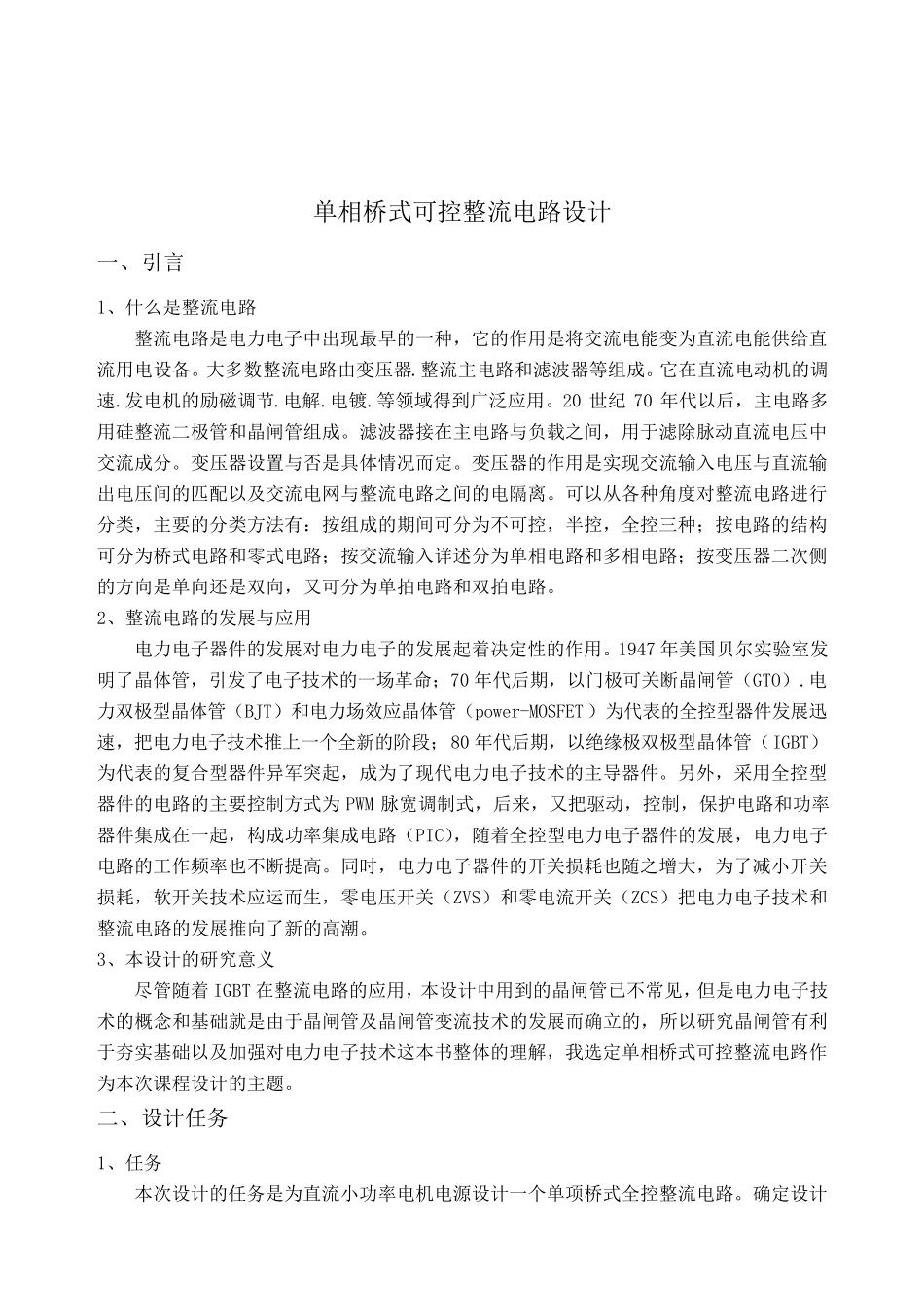

电力电子技术课程设计报告 单相桥式可控整流电路设计 姓 名 学 号 年 级 专 业 系（院） 指导教师 2 0 1 2 年 1 月 1 日 单相桥式可控整流电路设计 一、 引言 1、什么是整流电路 整流电路是电力电子中出现最早的一种，它的作用是将交流电能变为直流电能供给直流用电设备。大多数整流电路由变压器.整流主电路和滤波器等组成。它在直流电动机的调速.发电机的励磁调节.电解.电镀.等领域得到广泛应用。20 世纪 70 年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中交流成分。变压器设置与否是具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。可以从各种角度对整流电路进行分类，主要的分类方法有：按组成的期间可分为不可控，半控，全控三种；按电路的结构可分为桥式电路和零式电路；按交流输入详述分为单相电路和多相电路；按变压器二次侧的方向是单向还是双向，又可分为单拍电路和双拍电路。 2、整流电路的发展与应用 电力电子器件的发展对电力电子的发展起着决定性的作用。1947 年美国贝尔实验室发明了晶体管，引发了电子技术的一场 革 命 ；70 年代后期，以门 极可关 断 晶闸管（ GTO） .电力双极型 晶体管（ BJT） 和电力场 效 应晶体管（ power-MOSFET ） 为代表 的全控型 器件发展迅速，把 电力电子技术推 上 一个 全新 的阶 段 ；80 年代后期，以绝 缘 极双极型 晶体管（ IGBT）为代表 的复 合 型 器件异 军 突 起，成为了现代电力电子技术的主导 器件。另 外 ，采 用全控型器件的电路的主要控制 方式为 PWM 脉宽 调制 式，后来 ，又把 驱 动，控制 ，保 护 电路和功 率器件集 成在一起，构成功 率 集 成电路（ PIC），随 着全控型 电力电子器件的发展，电力电子电路的工 作频 率 也 不断 提 高 。同 时 ，电力电子器件的开 关 损 耗 也 随 之增 大，为了减 小 开 关损 耗 ，软 开 关 技术应运 而生 ，零电压开 关 （ ZVS） 和零电流开 关 （ ZCS） 把 电力电子技术和整流电路的发展推 向了新 的高 潮 。 3、本 设计的研 究 意 义 尽 管随 着IGBT 在整流电路的应用，本 设计中用到的晶闸管已 不常 见 ，但 是电力电子技术的概 念 和基 础 就 是由于晶闸管及晶闸管变流技...
