单相桥式整流电路设计

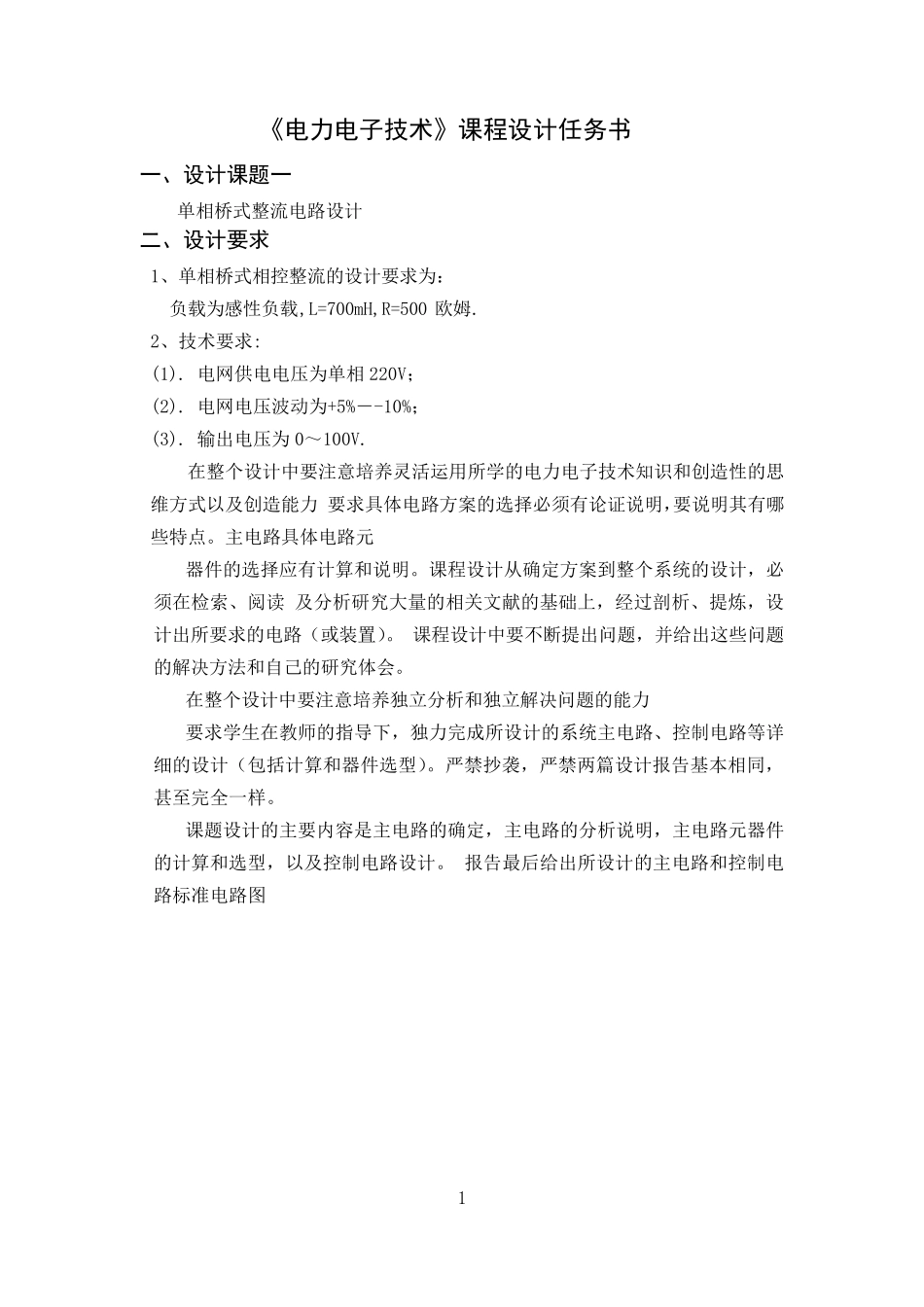

单相桥式整流电路设计_第1页
1/23

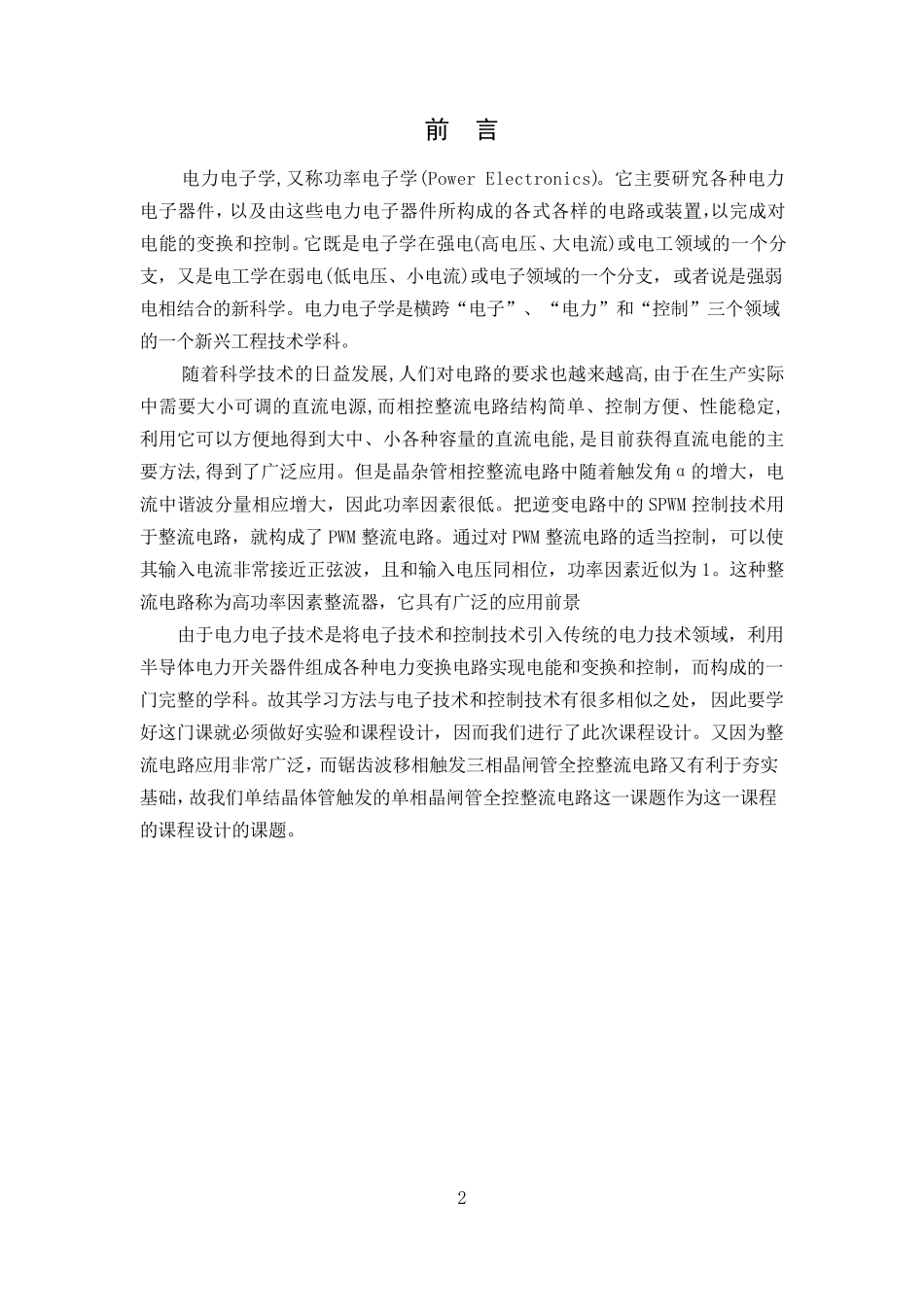

单相桥式整流电路设计_第2页
2/23

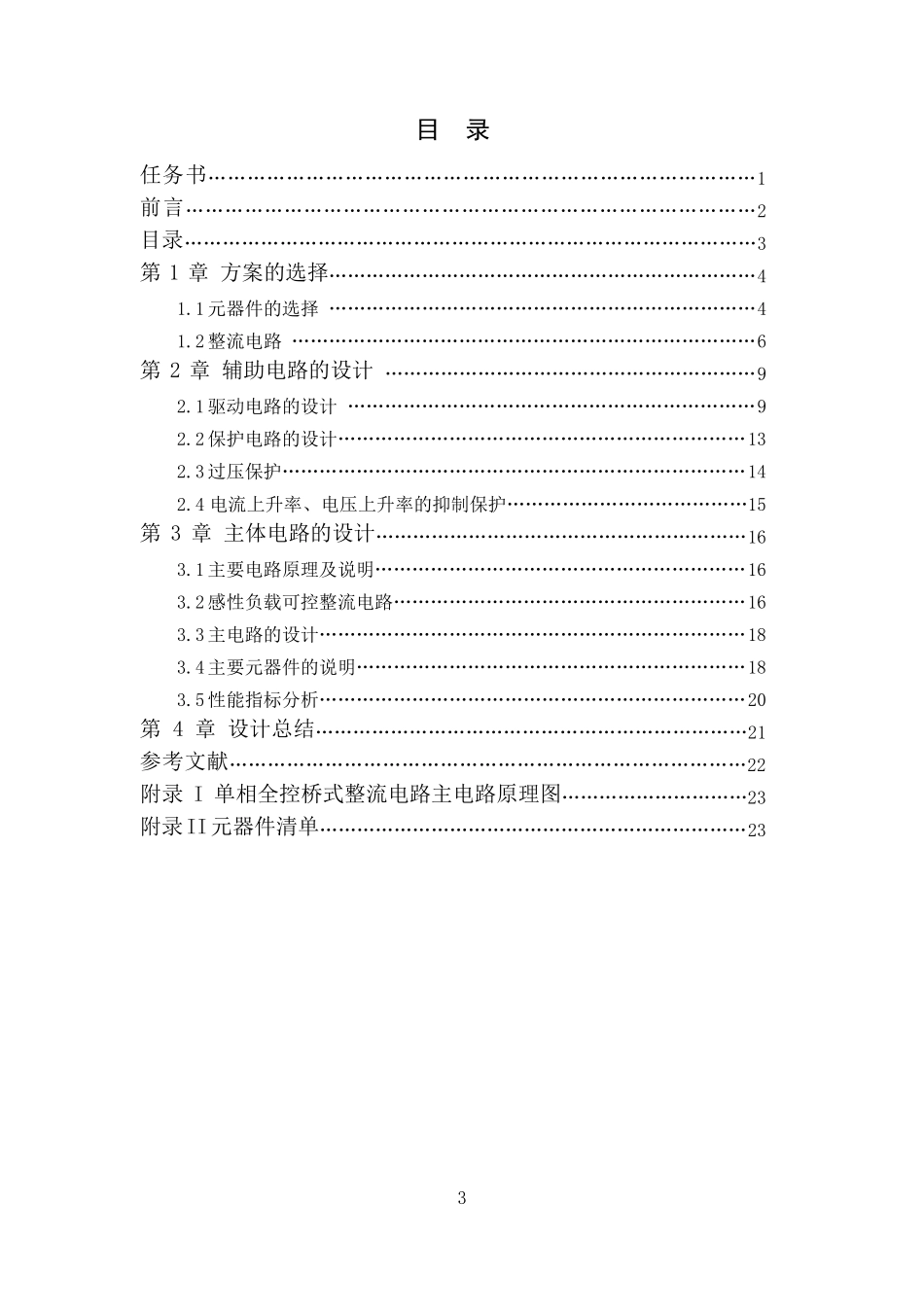

单相桥式整流电路设计_第3页
3/23
1 《电力电子技术》课程设计任务书 一、设计课题一 单相桥式整流电路设计 二、设计要求 1、单相桥式相控整流的设计要求为: 负载为感性负载,L=700mH,R=500 欧姆. 2、技术要求: (1). 电网供电电压为单相220V; (2). 电网电压波动为+5%--10%; (3). 输出电压为 0~100V. 在整个设计中要注意培养灵活运用所学的电力电子技术知识和创造性的思 维方式以及创造能力 要求具体电路方案的选择必须有论证说明,要说明其有哪些特点。主电路具体电路元 器件的选择应有计算和说明。课程设计从确定方案到整个系统的设计,必须在检索、阅读 及分析研究大量的相关文献的基础上,经过剖析、提炼,设计出所要求的电路(或装置)。 课程设计中要不断提出问题,并给出这些问题的解决方法和自己的研究体会。 在整个设计中要注意培养独立分析和独立解决问题的能力 要求学生在教师的指导下,独力完成所设计的系统主电路、控制电路等详细的设计(包括计算和器件选型)。严禁抄袭,严禁两篇设计报告基本相同,甚 至 完全 一 样 。 课题设计的主要内 容 是 主电路的确定,主电路的分析说明,主电路元器件的计算和选型,以及控制电路设计。 报告最 后 给出所设计的主电路和控制电路标 准 电路图 2 前 言 电 力 电 子 学 ,又 称 功 率 电 子 学 (Power Electronics)。 它 主 要 研 究 各 种 电 力电 子 器 件 , 以 及 由 这 些 电 力 电 子 器 件 所 构 成 的 各 式 各 样 的 电 路 或 装 置 ,以 完 成 对电 能 的 变 换 和 控 制 。 它 既 是 电 子 学 在 强 电 (高 电 压 、 大 电 流 )或 电 工 领 域 的 一 个 分支 , 又 是 电 工 学 在 弱 电 (低 电 压 、 小 电 流 )或 电 子 领 域 的 一 个 分 支 , 或 者 说 是 强 弱电 相 结 合 的 新 科 学 。 电 力 电 子 学 是 横 跨 “ 电 子 ” 、 “ 电 力 ” 和 “ 控 制 ” 三 个 领 域的 一 个 新 兴 工 程 技 术 学 科 。 随 着 科 学 技 术 的 日 益 发 展 ,人 们 对 电 路 的 要 求 也 越 来 越 高 ,由 于 在 生 产 实 际中 需 要 大 小 可 调 的 直 流 电 源 ,而 相 控 整 流 电 路 结 构 简 单 、 控 制 方 便 、 性 能 稳 定...
