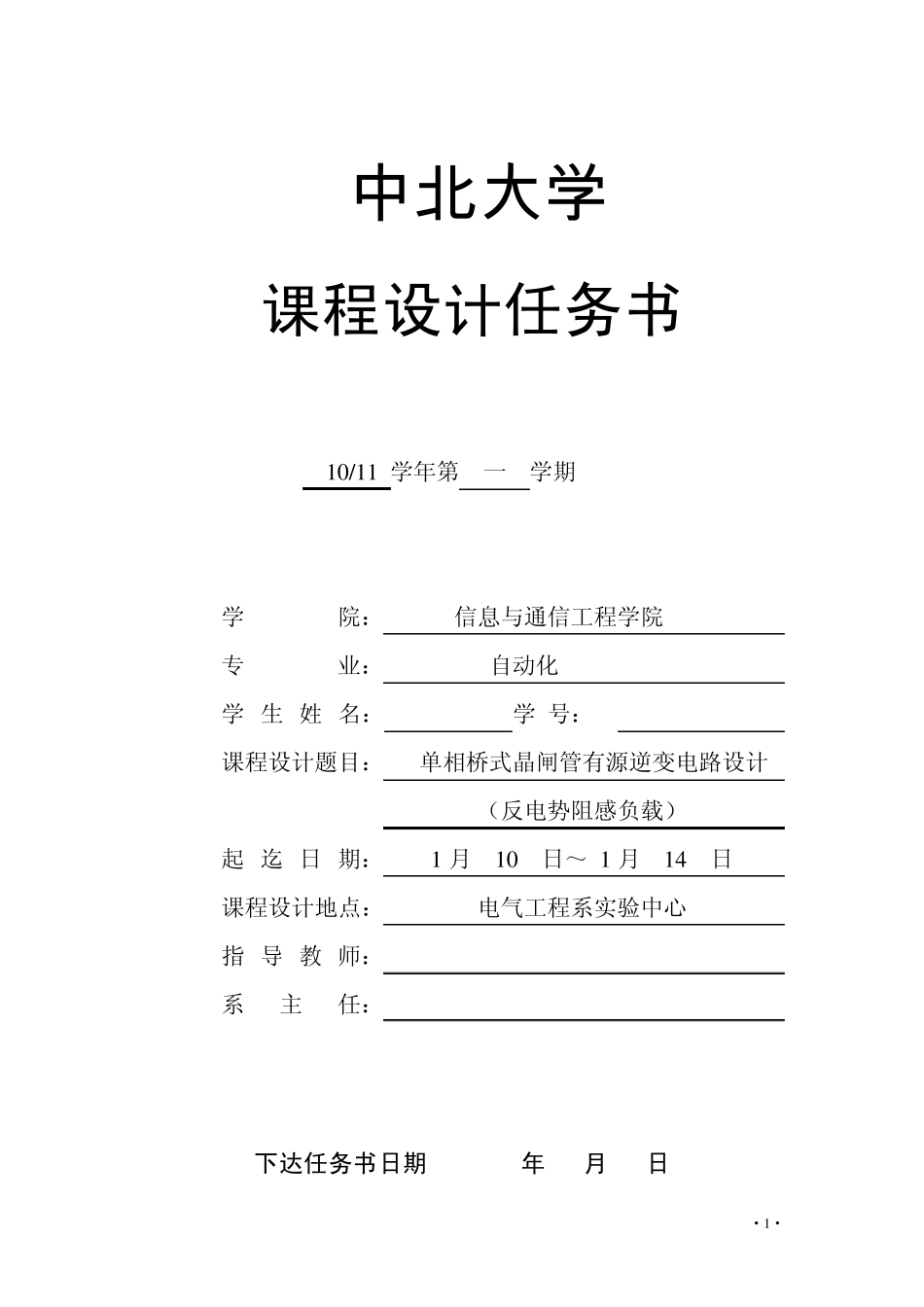

·1 · 中北大学 课程设计任务书 1 0 /1 1 学年第 一 学期 学 院： 信息与通信工程学院 专 业： 自动化 学 生 姓 名： 学 号： 课程设计题目： 单相桥式晶闸管有源逆变电路设计 （反电势阻感负载） 起 迄 日 期： 1 月 1 0 日～ 1 月 1 4 日 课程设计地点： 电气工程系实验中心 指 导 教 师： 系 主 任： 下达任务书日期: 2011年 1 月 9 日 ·2 · 课 程 设 计 任 务 书 1 ．设计目的： 1）培养学生文献检索的能力，特别是如何利用 Internet检索需要的文献资料。 2）培养学生综合分析问题、发现问题和解决问题的能力。 3）培养学生运用知识的能力和工程设计的能力。 4）提高学生课程设计报告撰写水平。 2 ．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 设计内容： 1 、设计一个单相桥式晶闸管有源逆变电路（反电势阻感负载） 设计要求： 1）电源电压：交流50V/50Hz； 2）逆变功率：200W； 3）反电势： E=70V； 4）逆变角： β =35°。 3 ．设计工作任务及工作量的要求〔包括课程设计说明书、图纸、实物样品等〕： 设计工作任务及工作量的要求： 1）根据课程设计题目，收集相关资料、设计主电路和触发电路； 2）用 Multisim等软件制作主电路和控制电路原理图； 3）撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理，完成元器件参数计算，元器件选型，说明控制电路的工作原理，用 Multisim或 EWB等软件绘出主电路典型的输出波形（比较实际波形与理论波形），绘出触发信号（驱动信号）波形，说明设计过程中遇到的问题和解决问题的方法，附参考资料。 ·3 · 课 程 设 计 任 务 书 4 ．主要参考文献： 1、樊立萍，王忠庆.电力电子技术.北京:北京大学出版社,2006 2、徐以荣，冷增祥.电力电子技术基础.南京：东南大学出版社，1999 3、王兆安,黄俊.电力电子技术.北京：机械工业出版社,2005 4、童诗白.模拟电子技术.北京:清华大学出版社, 2001 5、阎石.数字电子技术.北京:清华大学出版社, 1998 6、邱关源.电路.北京：高等教育出版社，1999 5 ．设计成果形式及要求： 1）撰写课程设计报告； 2）用 PROTEL或其它软件画出主电路和触发电路原理图； 3）用 EWB或其它软件绘出主电路典型波形，触发信号（驱动信号）波形。 6 ．工作计划及进度： 2011年 1 月 10日 ~ 1月 11 日 收集...
