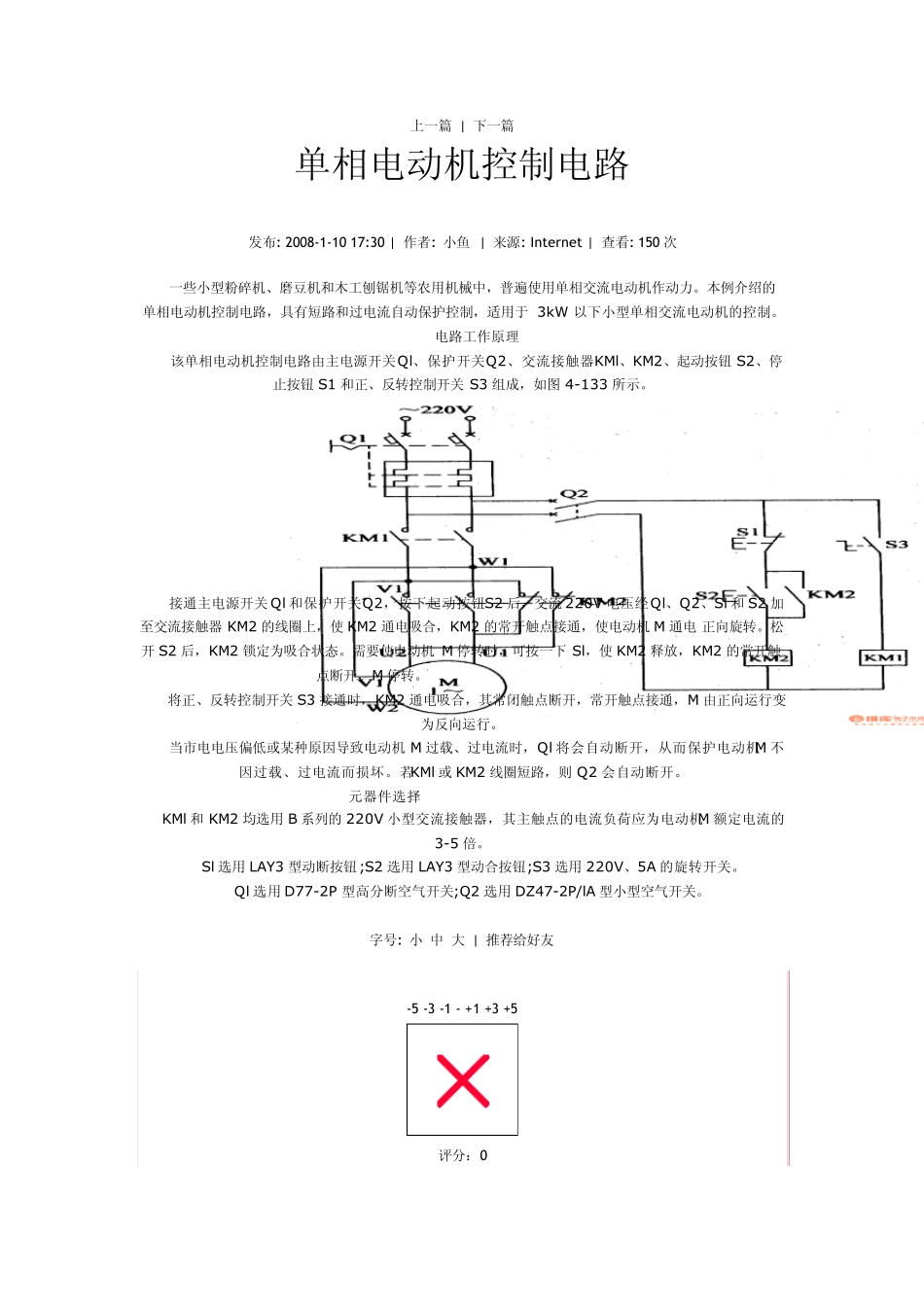

上一篇 | 下一篇 单相电动机控制电路 发布: 2008-1-10 17:30 | 作者: 小鱼 | 来源: Internet | 查看: 150 次 一些小型粉碎机、磨豆机和木工刨锯机等农用机械中，普遍使用单相交流电动机作动力。本例介绍的单相电动机控制电路，具有短路和过电流自动保护控制，适用于 3kW 以下小型单相交流电动机的控制。 电路工作原理 该单相电动机控制电路由主电源开关Ql、保护开关Q2、交流接触器KMl、KM2、起动按钮 S2、停止按钮 S1 和正、反转控制开关 S3 组成，如图 4-133 所示。 接通主电源开关 Ql和保护开关Q2，按下起动按钮S2 后，交流 220V 电压经Ql、Q2、Sl和 S2 加至交流接触器 KM2 的线圈上，使 KM2 通电吸合，KM2 的常开触点接通，使电动机M 通电 正向旋转。松开 S2 后，KM2 锁定为吸合状态。需要使电动机M 停转时，可按一下Sl，使 KM2 释放，KM2 的常开触点断开，M 停转。 将正、反转控制开关 S3 接通时，KM2 通电吸合，其常闭触点断开，常开触点接通，M 由正向运行变为反向运行。 当市电电压偏低或某种原因导致电动机M 过载、过电流时，Ql将会自动断开，从而保护电动机M 不因过载、过电流而损坏。若KMl或 KM2 线圈短路，则 Q2 会自动断开。 元器件选择 KMl和 KM2 均选用 B 系列的 220V 小型交流接触器，其主触点的电流负荷应为电动机M 额定电流的3-5 倍。 Sl选用 LAY3 型动断按钮;S2 选用 LAY3 型动合按钮;S3 选用 220V、5A 的旋转开关。 Ql选用 D77-2P 型高分断空气开关;Q2 选用 DZ47-2P/lA 型小型空气开关。 字号: 小 中 大 | 推荐给好友 -5 -3 -1 - +1 +3 +5 评分：0 我来说两句 内容: 验证: 发表评论 最新更新  D7630 的应用电路 1-25  采用热敏电阻的液面安全报警电路 1-18  保护人身和设备安全的固体传感 ... 1-18  采用热敏电阻的送流保护电路 1-18  流动速度指示器电路 1-18  利用 u c3907 设计成熟均流电路 1-18  晶体管放大倍数测试电路 1-18  晶体管 fT 挑选电路 1-18  利用 u c3907 设计成熟均流电路 1-18  流动速度指示器电路 1-18 推荐给朋友 打印 单相异步电动机的保护控制电路 黑龙江于成伟 在农村。几乎家家都有潜水泵、粉碎机、铡草机、脱粒机；在城市，个体户群体中，木工行业用电刨床，钢材行业用切割机，食品行业用豆浆加工机、和面机、绞肉机...
