单级圆柱齿轮减速器设计

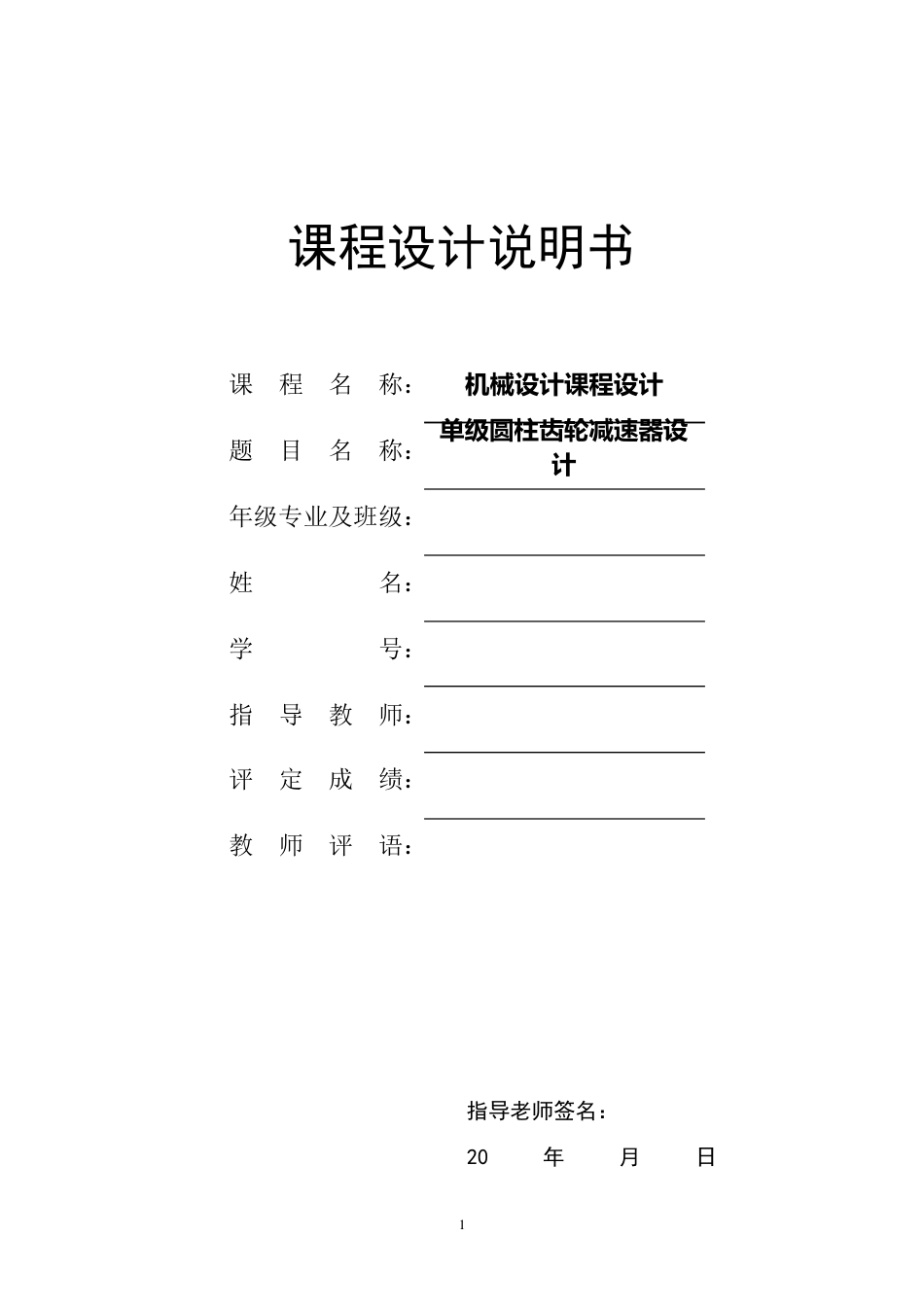

单级圆柱齿轮减速器设计_第1页
1/32

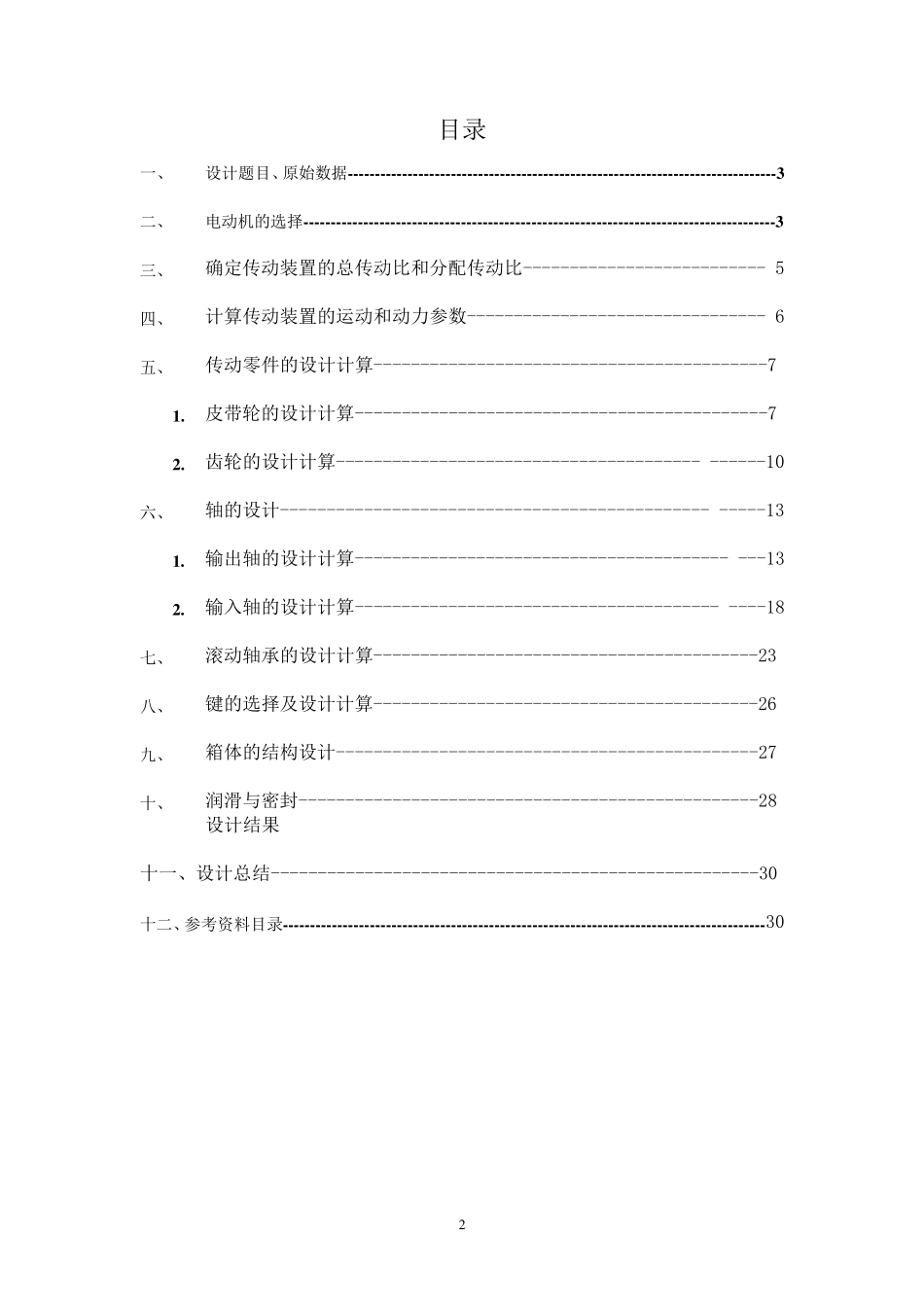

单级圆柱齿轮减速器设计_第2页
2/32

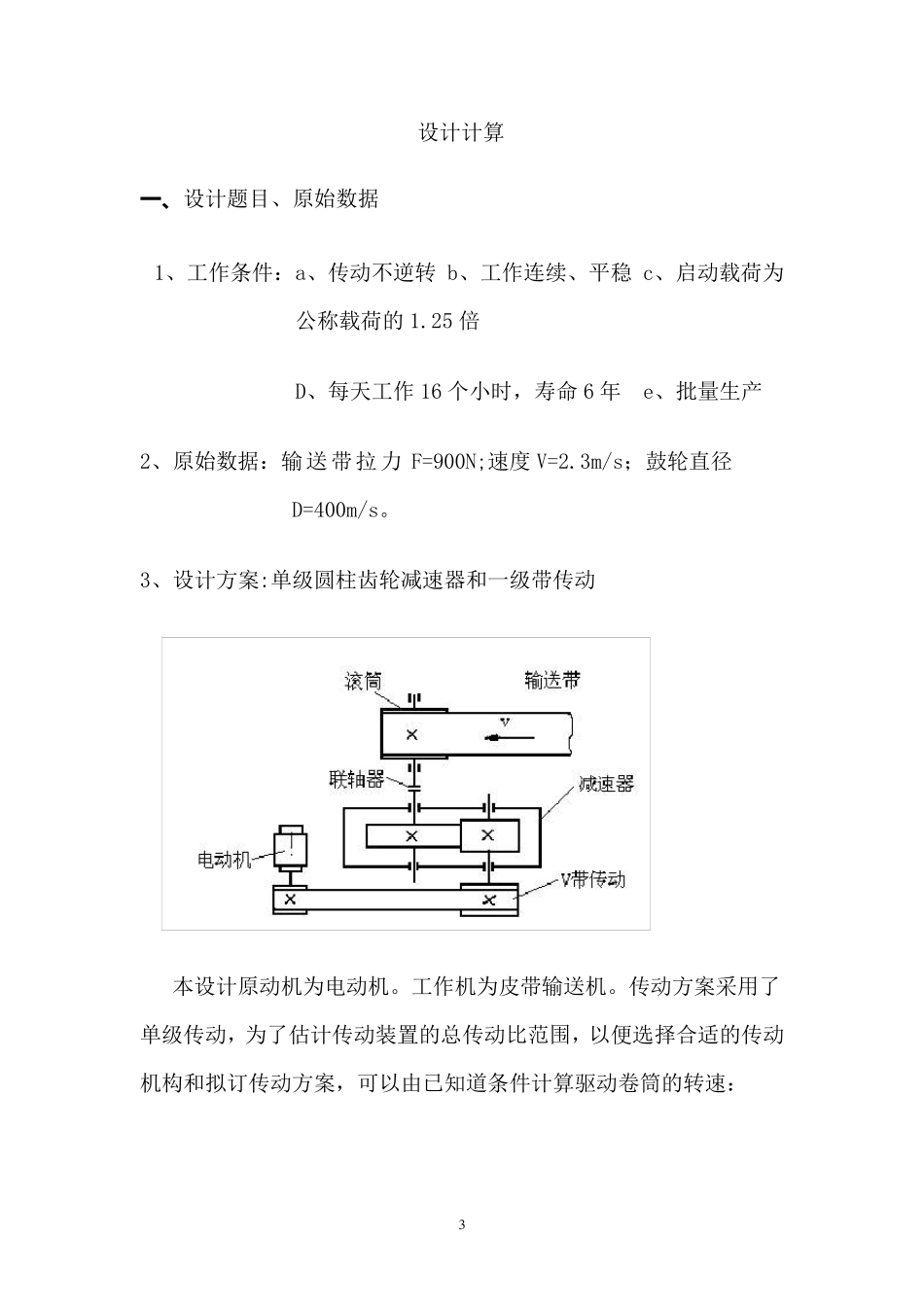

单级圆柱齿轮减速器设计_第3页
3/32
1 课程设计说明书 指导老师签名: 20 年 月 日 课 程 名 称: 机 械 设 计 课 程 设 计 题 目 名 称: 单 级 圆 柱 齿 轮 减速器设计 年级专业及班级: 姓 名: 学 号: 指 导 教 师: 评 定 成 绩: 教 师 评 语: 2 目录 一、 设计题目、原始数据-------------------------------------------------------------------------------3 二、 电动机的选择---------------------------------------------------------------------------------------3 三、 确定传动装置的总传动比和分配传动比-------------------------- 5 四、 计算传动装置的运动和动力参数-------------------------------- 6 五、 传动零件的设计计算------------------------------------------7 1 . 皮带轮的设计计算--------------------------------------------7 2 . 齿轮的设计计算--------------------------------------- ------10 六、 轴的设计---------------------------------------------- -----13 1 . 输出轴的设计计算---------------------------------------- ---13 2 . 输入轴的设计计算--------------------------------------- ----18 七、 滚动轴承的设计计算-----------------------------------------23 八、 键的选择及设计计算-----------------------------------------26 九、 箱体的结构设计---------------------------------------------27 十、 润滑与密封-------------------------------------------------28 设计结果 十一、设计总结----------------------------------------------------30 十二、参考资料目录-----------------------------------------------------------------------------------------30 3 设计计算 一 、 设计题目、原始数据 1、工作条件:a、传动不逆转 b、工作连续、平稳 c、启动载荷为公称载荷的 1.25 倍 D、每天工作 16 个小时,寿命 6 年 e、批量生产 2、原始数据:输送带拉力 F=900N;速度 V=2.3m/s;鼓轮直径D=400m/s。 3、设计方案:单级圆柱齿轮减速器和一级带传动 本设计原动机为电动机。工作机为皮带输送机。传动方案采用了单级传动,为了估计传动装置的总传动比范围,以便选择合适的传动机构和拟订传动方案,可以由已知道条件计算驱动卷筒的转速: 4 n筒 =60× 1000V/πD =60× 100...
