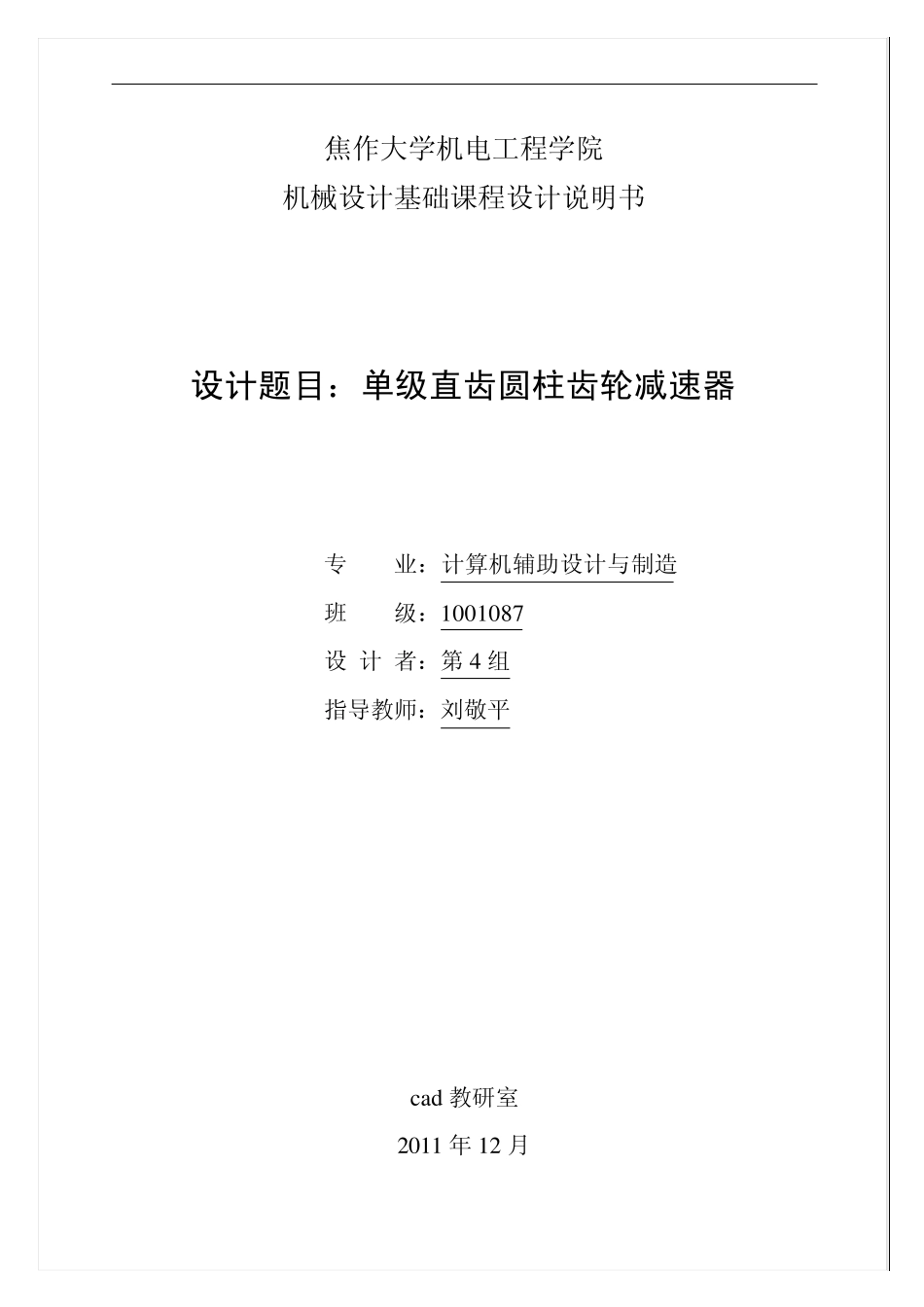

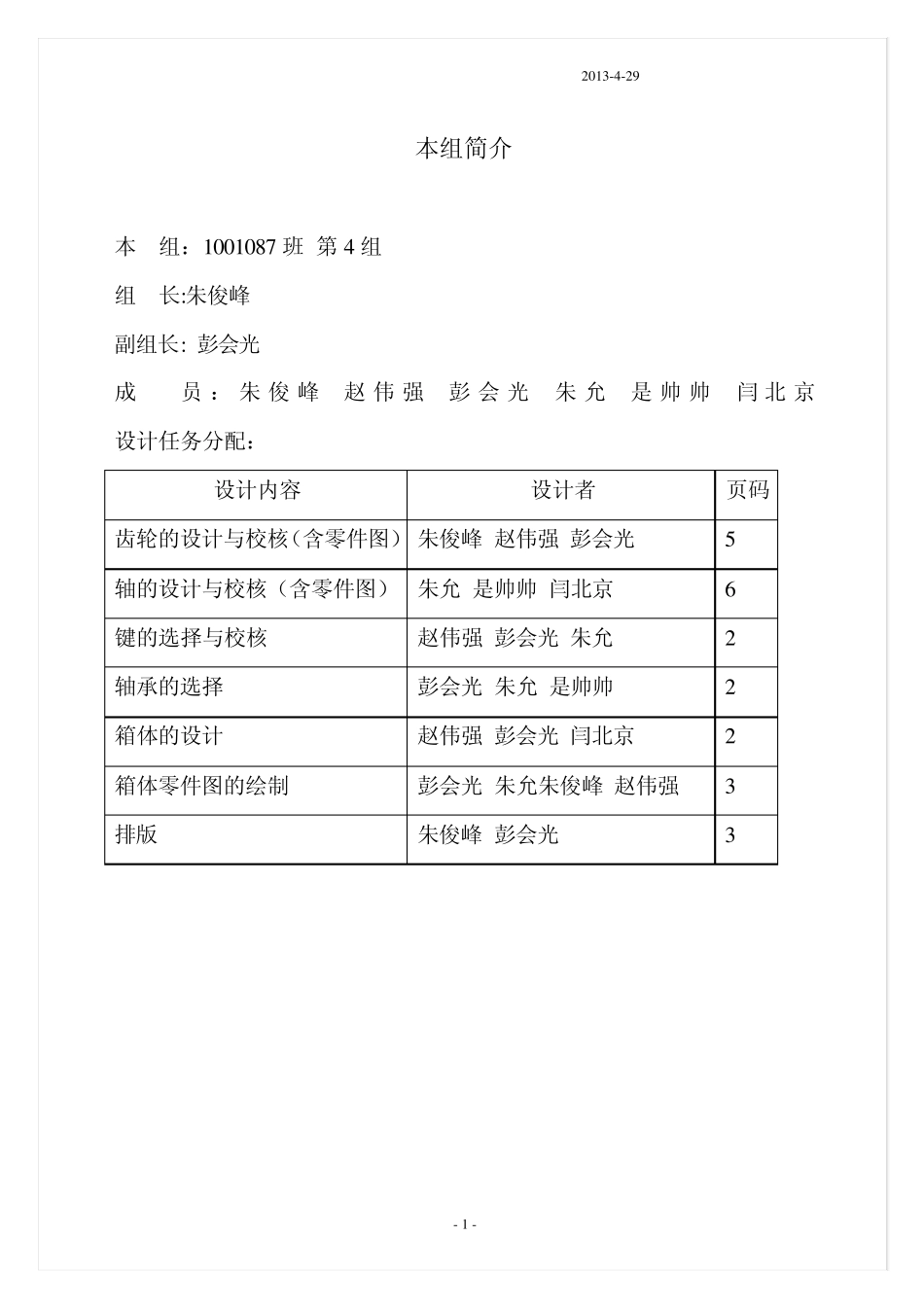

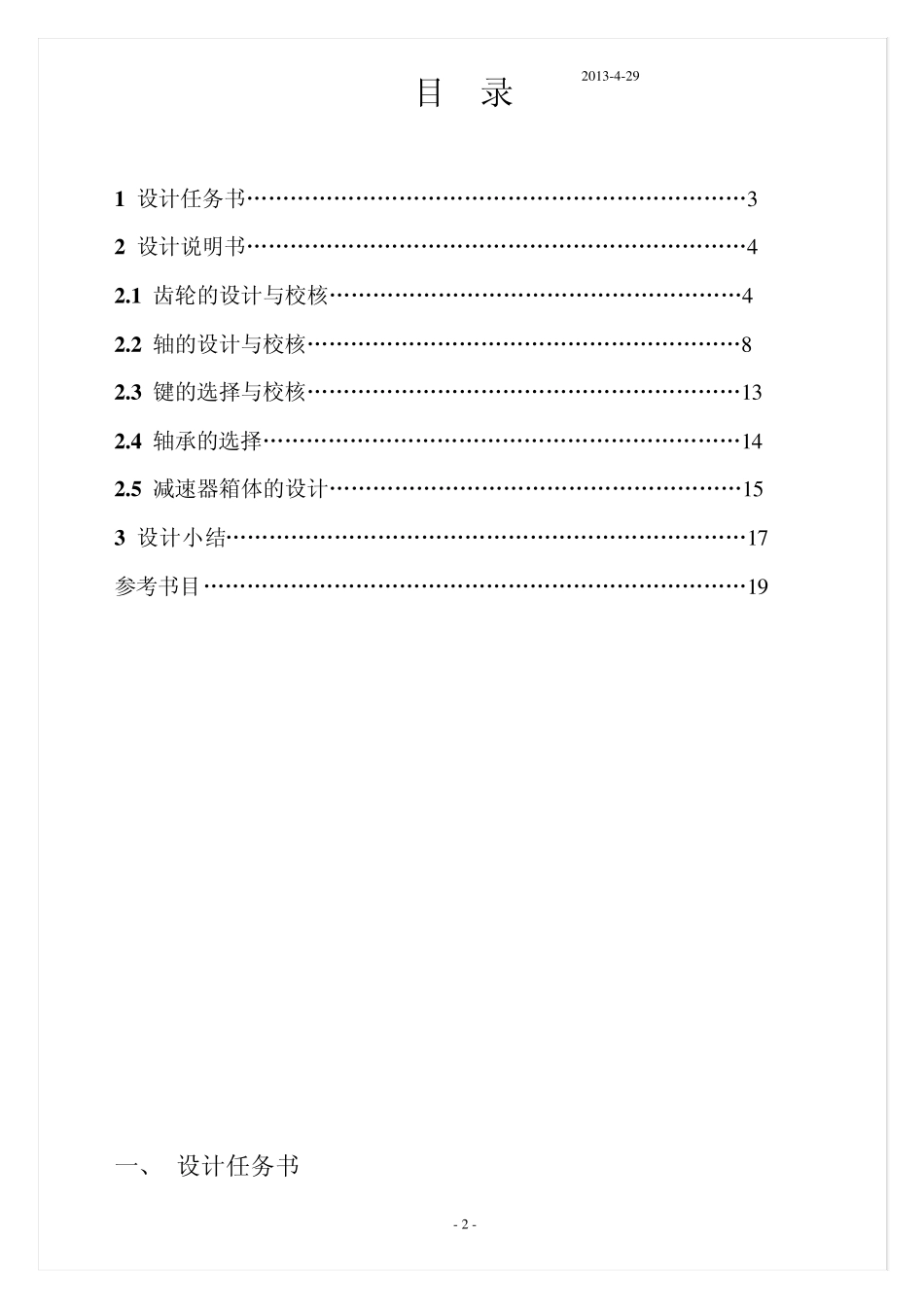

焦作大学机电工程学院 机械设计基础课程设计说明书 设计题目:单级直齿圆柱齿轮减速器 专 业:计算机辅助设计与制造 班 级:1001087 设 计 者:第 4 组 指导教师:刘敬平 cad 教研室 2011 年 12 月 2013-4-29 - 1 - 本组简介 本 组:1001087 班 第4 组 组 长:朱俊峰 副组长: 彭会光 成 员:朱俊峰 赵伟强 彭会光 朱允 是帅帅 闫北京 设计任务分配: 设计内容 设计者 页码 齿轮的设计与校核(含零件图) 朱俊峰 赵伟强 彭会光 5 轴的设计与校核(含零件图) 朱允 是帅帅 闫北京 6 键的选择与校核 赵伟强 彭会光 朱允 2 轴承的选择 彭会光 朱允 是帅帅 2 箱体的设计 赵伟强 彭会光 闫北京 2 箱体零件图的绘制 彭会光 朱允朱俊峰 赵伟强 3 排版 朱俊峰 彭会光 3 2 0 1 3 -4 -2 9 - 2 - 目 录 1 设计任务书……………………………………………………………3 2 设计说明书……………………………………………………………4 2 .1 齿轮的设计与校核…………………………………………………4 2 .2 轴的设计与校核……………………………………………………8 2 .3 键的选择与校核……………………………………………………13 2 .4 轴承的选择…………………………………………………………14 2 .5 减速器箱体的设计…………………………………………………15 3 设计小结………………………………………………………………17 参考书目…………………………………………………………………19 一、 设计任务书 2013-4-29 - 3 - 一、工作简图 图1 单级直齿圆柱齿轮减速器齿轮传动设计 二、原始数据 减速器传递功率(P/kW):5 主动轴转速n1(r/min):600 减速器传动比i:3.5 箱体材料:铸铁 三、工作条件: 每日工作时速24h,连续单向运转,载荷平稳,室内工作;工作年限5年;最高工作温度60℃。 四、设计工作量: ⑴ 减速器总装图1张(A1); ⑵ 从动轴、从动齿轮、主动齿轮(含轴)零件图3张(A2); ⑶ 设计说明书 1份。 2013-4-29 - 4 - 设计说明书 设计项目 计 算 及 说 明 结 果 一.设计任务书 及 有 关 数据 二.齿轮的选择 ⑴ 选 择 齿轮 材 料 及确 定 设 计准则 ⑵ 按 齿 面接 触 疲 劳强度设计 ① 确 定 齿 轮转矩 T1 ② 选 载 荷 系数 K ③ 选 择 齿...
