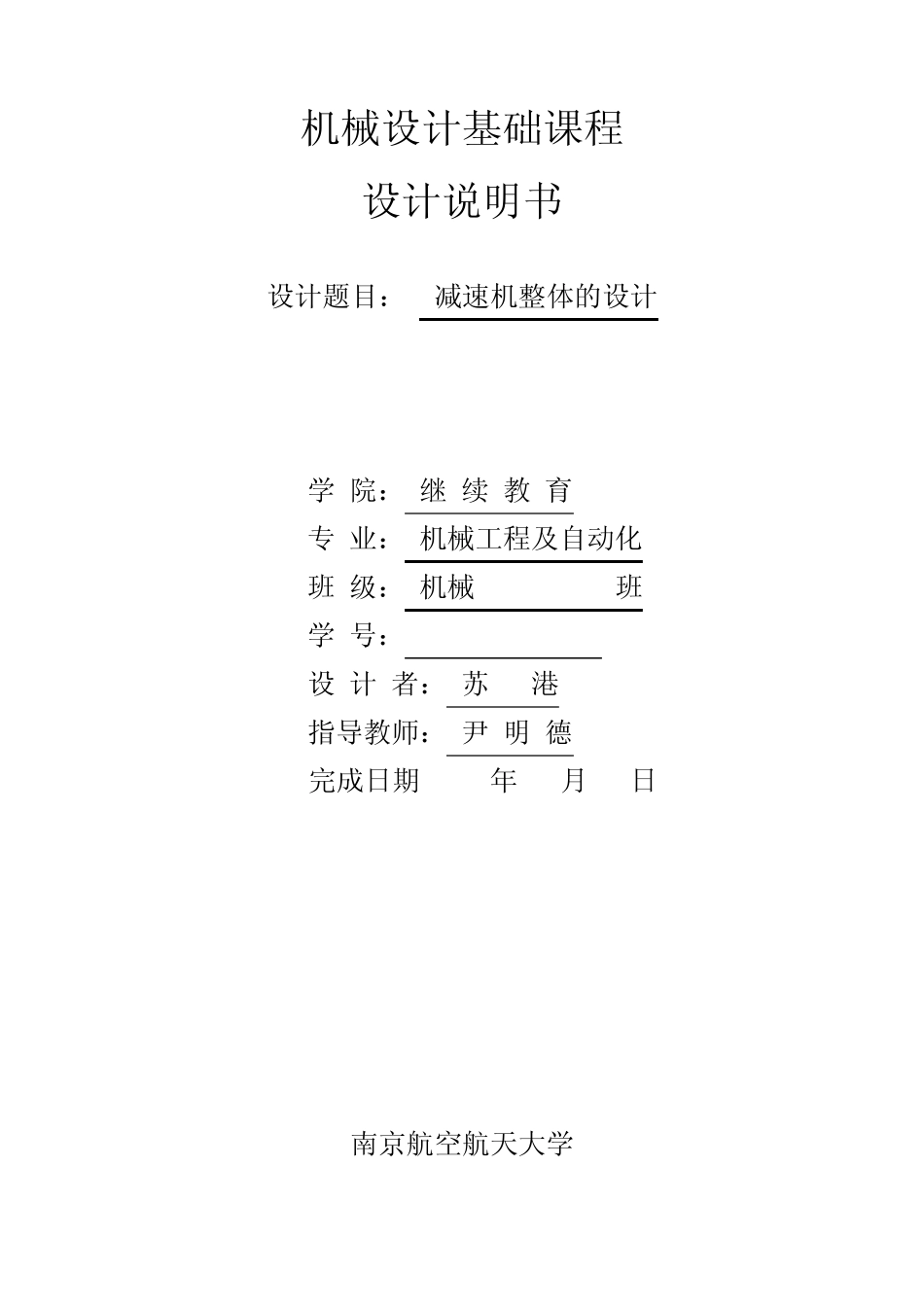

机械设计基础课程 设计说明书 设计题目: 减速机整体的设计 学 院: 继 续 教 育 专 业: 机械工程及自动化 班 级: 机械CS0510201班 学 号: CS051020117 设 计 者: 苏 港 指导教师: 尹 明 德 完成日期 年 月 日 南京航空航天大学 目 录 1. 机械基础设计课程设计主要步骤与注意事项„„„„„„. 2.传动方案说明„„„„„„„„„„„„„„„„„„„„ 3.电动机的选择„„„„„„„„„„„„„„„„„„„„ 4.传动装置的运动和动力参数„„„„„„„„„„„„„„ 5.传动件的设计计算„„„„„„„„„„„„„„„„„„ 6.轴的设计计算„„„„„„„„„„„„„„„„„„„„ 7. 联轴器、滚动轴承、键联接的选择„„„„„„„„„„„ 8.减速器附件的选择„„„„„„„„„„„„„„„„„„ 9.润滑与密封„„„„„„„„„„„„„„„„„„„„„ 10.设计小结„„„„„„„„„„„„„„„„„„„„„„ 11.参考资料„„„„„„„„„„„„„„„„„„„„„„ 机械基础设计课程设计主要步骤与注意事项 1、根据原始数据,计算工作机械的输出功率和效率,得到电动机的输入功率;再根据输出转速和传动方案的传动比的范围,查表获得传动比的范围;选择电动机的同步转速;最后,得到电动机的规格型号。 2、从电动机出发,根据指导书相关内容,合理分配传动比,依次计算出各个轴的功率,转速,扭矩。 3、运用教材公式,计算每个轴上的传动零部件的主要参数。对于减速器内的零部件需要详细设计,画出详细结构图;对于减速器外的零部件需要主要参数设计,画出结构简图,特别要给出与减速器输入与输出轴的连接尺寸。 4、绘制减速器装配草图的步骤。(1)先绘制俯视图,绘制输入轴与输出轴的轴线,确定大小齿轮的位置,根据查表,绘制出减速器箱体的内壁线;(2)初步确定轴承型号及轴承在轴上的位置;(3)绘制出减速器箱体的外壁线和轴承盖;(4)根据与减速器箱外的连接零件,确定两轴的轴端尺寸;(5)根据轴上的所有零件,确定阶梯轴的径向尺寸,初步完成轴的结构设计;(6)校核轴的强度,轴承的寿命,键的强度等,适当修改,直到合格;(7)查表选择箱体与箱盖连接螺栓,绘制正视图,选择必要的附件,注意结构细节。(8)注意润滑和密封;(9)完善图中设计零件的结构细节;(10)标注一些主要尺寸。 5、绘制减速器装配图的步骤:(1)把按照比例绘制的减速器...
