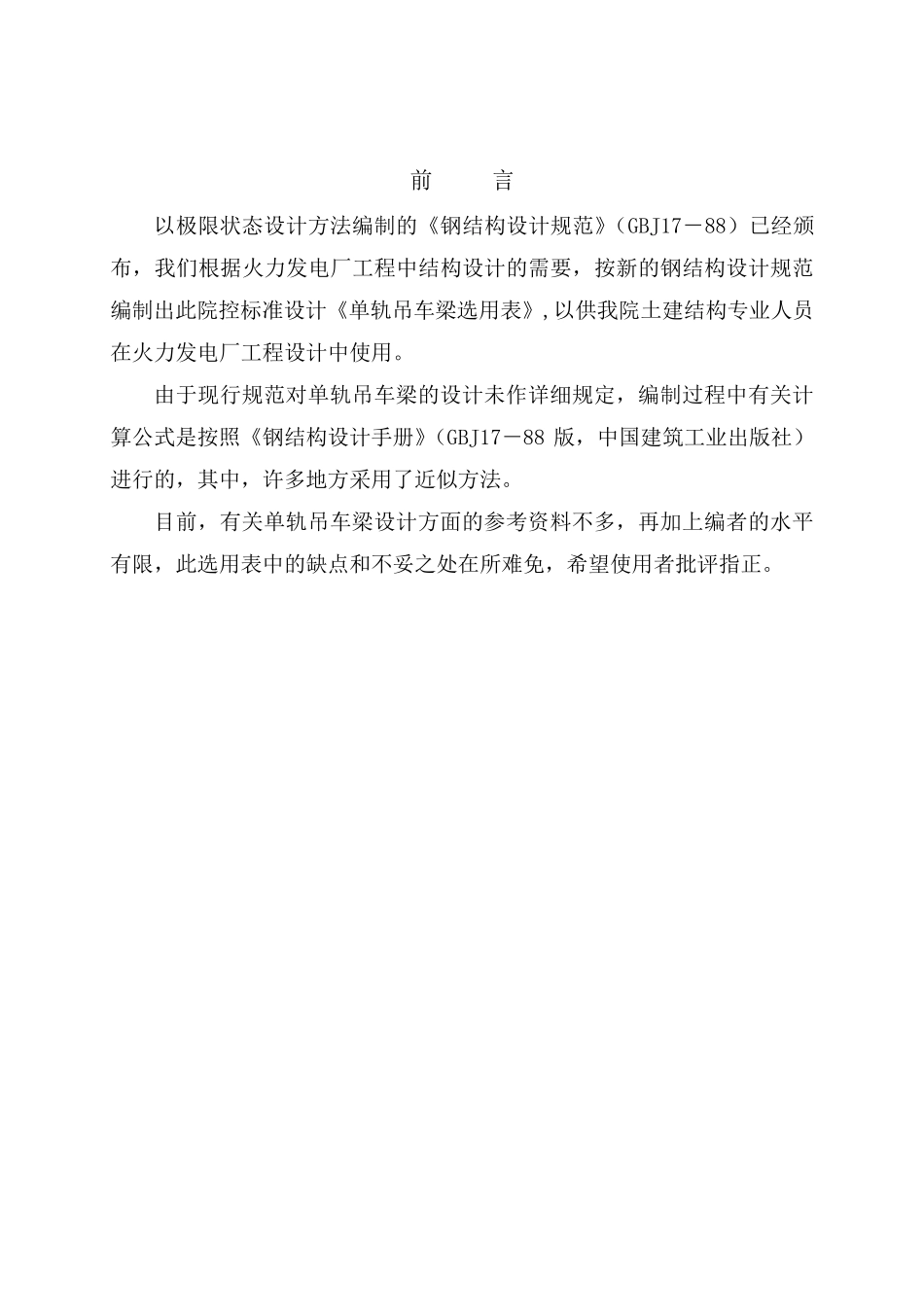

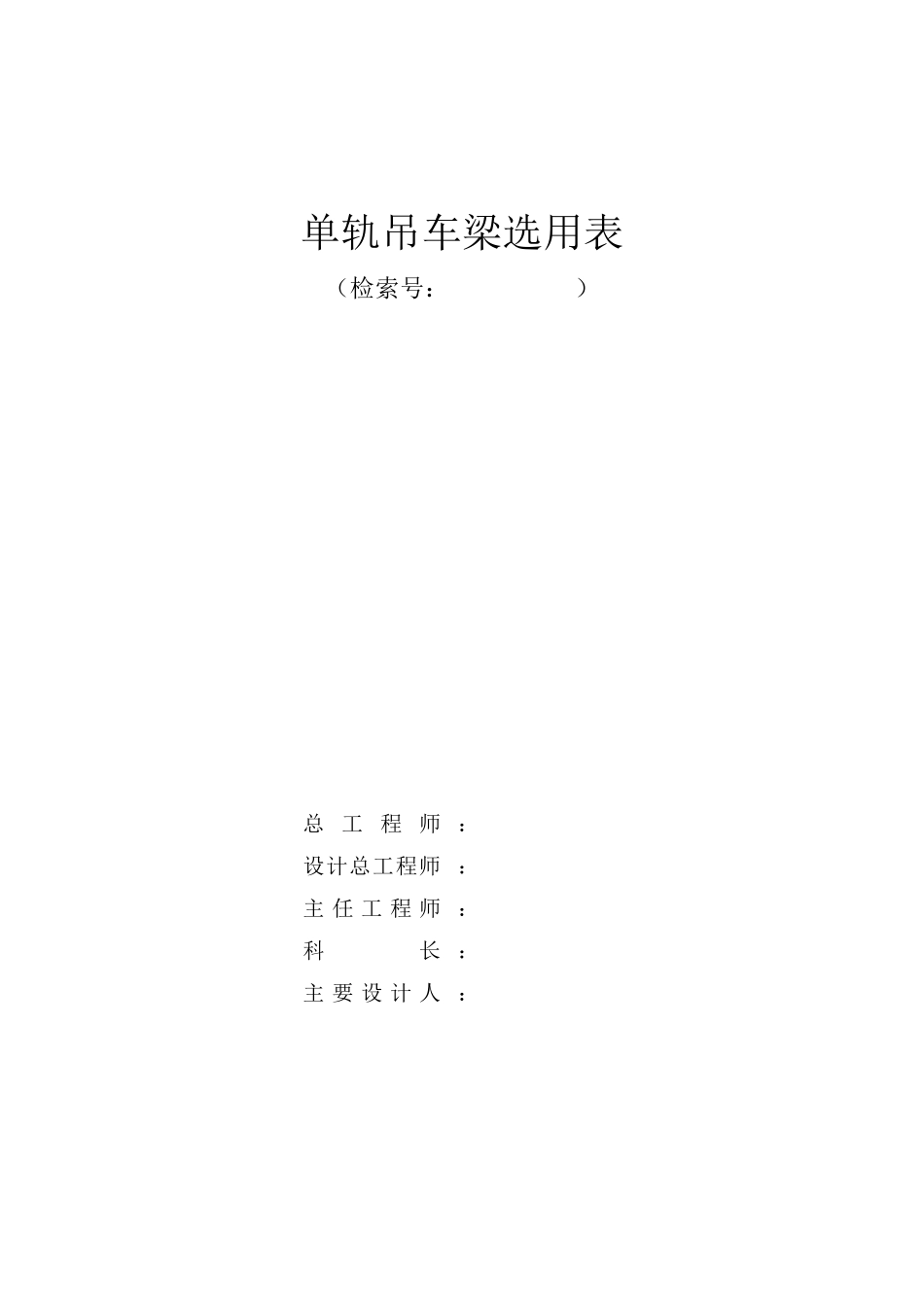

单轨吊车梁选用表 (检索号: ) 国 家 电 力 公 司 西 南 电 力 设 计 院 二 0 0 二年十二月 成都 单轨吊车梁选用表 (检索号: ) 总工程师 : 设计总工程师 : 主 任 工程师 : 科长 : 主 要 设计人 : 前 言 以极限状态设计方法编制的《钢结构设计规范》(GBJ17-88)已经颁布,我们根据火力发电厂工程中结构设计的需要,按新的钢结构设计规范编制出此院控标准设计《单轨吊车梁选用表》,以供我院土建结构专业人员在火力发电厂工程设计中使用。 由于现行规范对单轨吊车梁的设计未作详细规定,编制过程中有关计算公式是按照《钢结构设计手册》(GBJ17-88 版,中国建筑工业出版社)进行的,其中,许多地方采用了近似方法。 目前,有关单轨吊车梁设计方面的参考资料不多,再加上编者的水平有限,此选用表中的缺点和不妥之处在所难免,希望使用者批评指正。1 设 计 说 明 一. 适用范围: 1. 本设计是西南电力设计院院控标准设计,仅供本院土建结构专业人员使用。 2. 电动单轨吊车起重量和梁的跨度范围 起重量:2.5kN~100kN 直线梁跨度:3m~10m 圆弧梁半径:1.0m~10m 3. 单轨吊车分手动和电动两种,本设计仅按电动单轨吊车设计。在设计手动单轨吊车梁时,使用者可酌情参考。 二. 设计依据 1. 规范 《建筑结构荷载规范》(GB50009-2001) 《钢结构设计规范》(GBJ17-88) 2. 参考资料 《钢结构设计手册》(GBJ17-88 版,中国建筑工业出版社) 《建筑钢结构设计手册》(冶金工业出版社) 三. 计算方法 1. 一般假定 ──起重量和单轨吊车自重量均按活荷载考虑,分项系数 1 .4 ──单轨吊车梁自重按永久荷载考虑,分项系数 1 .2 ; ──动力系数 1 .0 5 ,计算挠度时不考虑分项系数和动力系数; ──计算强度、稳定性和挠度时,钢材的强度设计值和截面惯性矩分别乘以磨损折减系数 0 .9 ; ──梁的挠度控制值 1 /4 0 0 ; 2 ──多于三个支点的弧线梁假定按三个支点考虑,并在计算时将自重的均布荷载先略去不计,待弧线梁内力求得后在乘以自重系数1.05; ──弧线梁的最大弯矩和双力矩均产生于跨中集中荷载作用处,故只按该点内力作为控制条件计算承载力。 2. 符号约定 P —单轨吊车额定起重量和自重 q —单轨吊车梁自重 xI 、yI 、xW 、xS —分别为梁截面绕主轴的惯性矩、抵抗矩和半截面面积矩 h、1h 、b、 t 、w...
