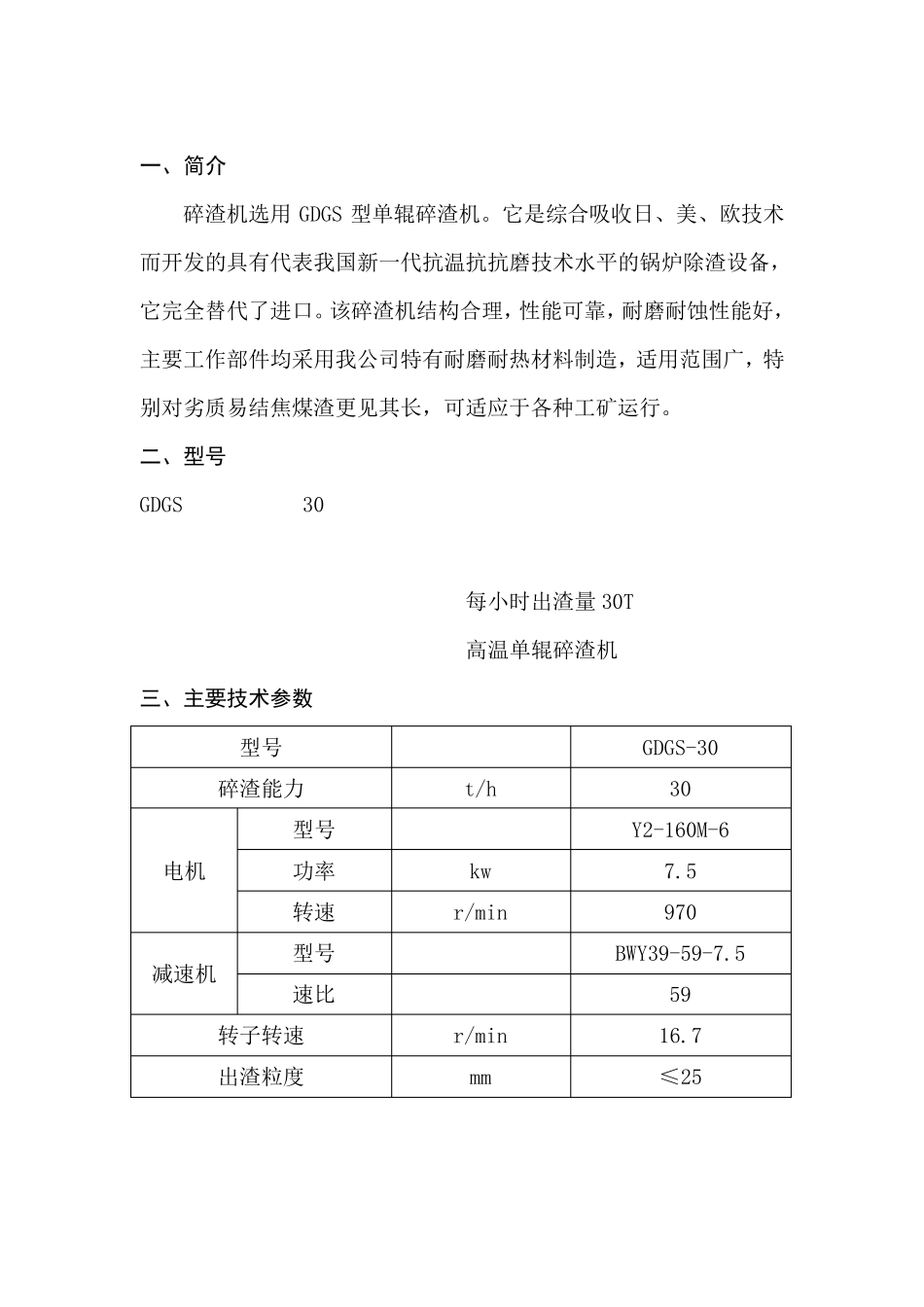

单 辊 碎 渣 机 GDGS-30 使 用 说 明 书 国电机械设计研究院 杭州华源电力环境工程有限公司 一、简介 碎渣机选用GDGS 型单辊碎渣机。它是综合吸收日、美、欧技术而开发的具有代表我国新一代抗温抗抗磨技术水平的锅炉除渣设备，它完全替代了进口。该碎渣机结构合理，性能可靠，耐磨耐蚀性能好，主要工作部件均采用我公司特有耐磨耐热材料制造，适用范围广，特别对劣质易结焦煤渣更见其长，可适应于各种工矿运行。 二、型号 GDGS 30 每小时出渣量30T 高温单辊碎渣机 三、主要技术参数 型号 GDGS-30 碎渣能力 t/h 30 电机 型号 Y2-160M-6 功率 kw 7.5 转速 r/min 970 减速机 型号 BWY39-59-7.5 速比 59 转子转速 r/min 16.7 出渣粒度 mm ≤25 四、结构特点 GDGS 型单辊碎渣机齿板全部采用高性能耐热耐磨钢制造，显著提高齿板使用寿命，能确保碎渣机长期在800℃温度下使用，破碎效率明显提高。机体整体焊接成型，提高了碎渣机的整体强度和刚度。电控装置、摆线针轮减速机实现碎渣机的减速驱动和过载保护与自动排障。电机采用ABB 公司或国内名牌厂家电机，可能满足比较恶劣工况下的破碎，机壳与齿板采用螺栓联接，更换齿板极为方便，减速机与渣机采用链传动，链条链轮采用双排套筒滚子链，传动平稳可靠，结构紧凑。 本机备用电器过流，机械安全销多种过载保护装置，可避免因渣机卡死而损坏设备。 五、安装、使用和维护 1、GDGS 型碎渣机带有行走轮，安装在固定轨道上，并用支脚予以固定，可满足用户不同工况要求，具体安装尺寸参见附图 。 2、为使碎渣机长期正 常 连 续 运 行，减少 固故 障而产 生 的停 机时间 ，发 挥 机器的最 高工作 效率，必 须 做 好 使用和维 护工作 。因此 运 行人 员 应 做 到 下列 几 点 ： 2.1 试 运 时 应 注 意 螺栓紧固情 况，发 现松 动立 即 拧 紧。 2.2 碎渣机启 动前 ，不许 体内有大 量 灰 渣存 在，只 有运 转 正 常后 ，才 能逐 渐 增 加 入 渣量 ，以免启 动时 引 起 故 障。 2.3 运转过程中如果发现异常时，应立即检查渣的硬度是否正常进料，粒度是否合乎规定。 2.4 当超负荷时安全销切后，应及时更换，同时找出超负荷的原因予以消除。 2.5 定期检查出料口的情况，发现堵塞时应立即消除。 2.6 经常检查易磨损件的磨损程度和及时更换。 2.7 随时观察控制仪表，防止...
