南方CASS7

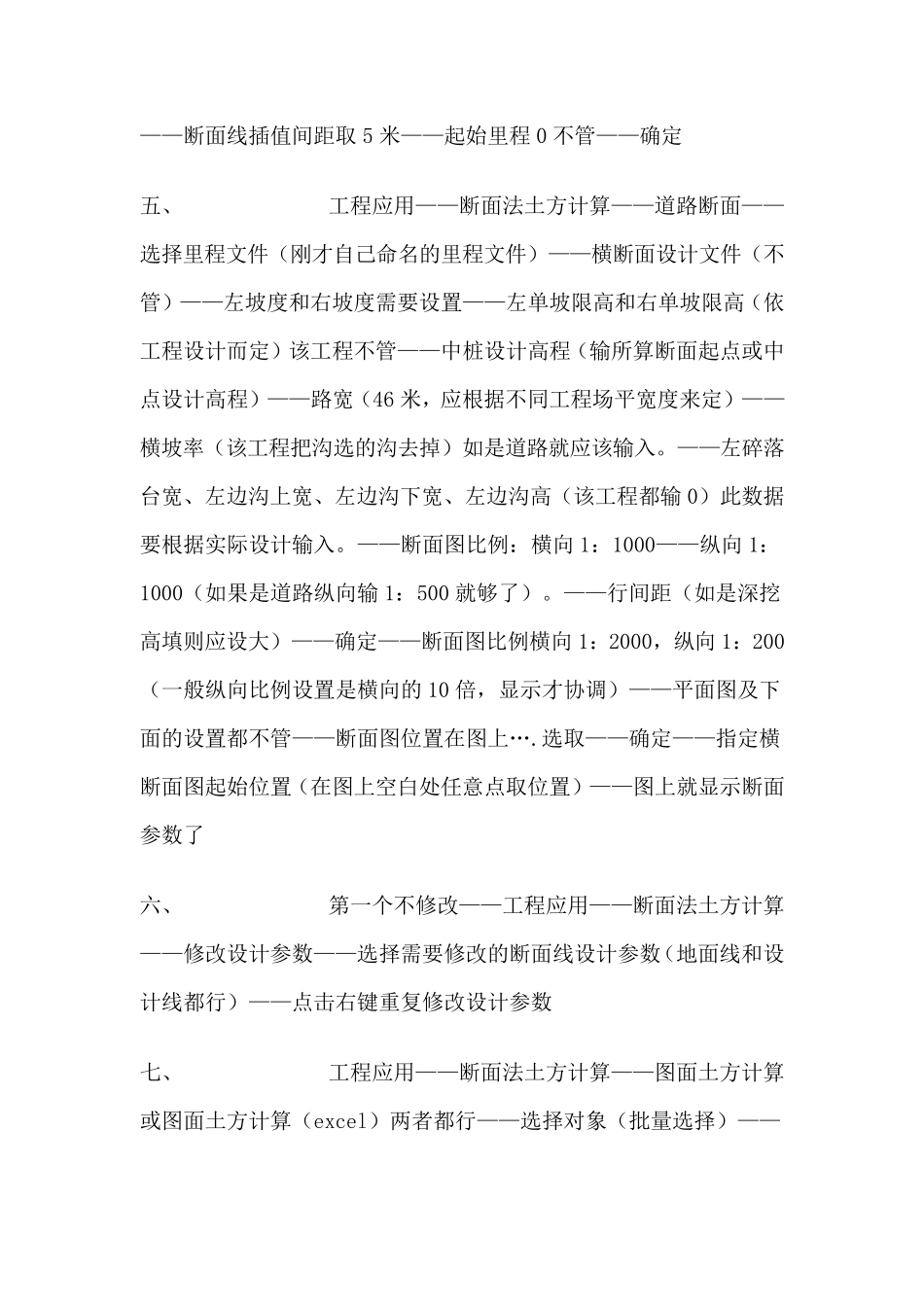

0 断面法操作步骤 一、 采用批量删减的命令删除多余的图形 选工具命令——画复合线——用C 闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行 二、 提取高程点（手工提） 工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点 三、 绘图处理——展高程点——选取需要的数据文件——把录入的高程点在图层编辑器里改为红色或者其它醒目色 四、 工具——画复合线（即画断面图的道路及沟槽中心线）——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面（即所画的道路或沟槽中心线）——中桩点获取方式（等分）——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名（选择数据文件）——生成的里程文件名（自己命名保存即可）——里程文件对应的数据文件名（自己命名就行）——断面线插值间距取 5 米——起始里程 0 不管——确定 五、 工程应用——断面法土方计算——道路断面——选择里程文件（刚才自己命名的里程文件）——横断面设计文件（不管）——左坡度和右坡度需要设置——左单坡限高和右单坡限高（依工程设计而定）该工程不管——中桩设计高程（输所算断面起点或中点设计高程）——路宽（46 米，应根据不同工程场平宽度来定）——横坡率（该工程把沟选的沟去掉）如是道路就应该输入
——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高（该工程都输 0）此数据要根据实际设计输入
——断面图比例：横向 1：1000——纵向 1：1000（如果是道路纵向输 1：500 就够了）
——行间距（如是深挖高填则应设大）——确定
