南方全站仪通用使用方法

南方全站仪通用使用方法_第1页
1/7

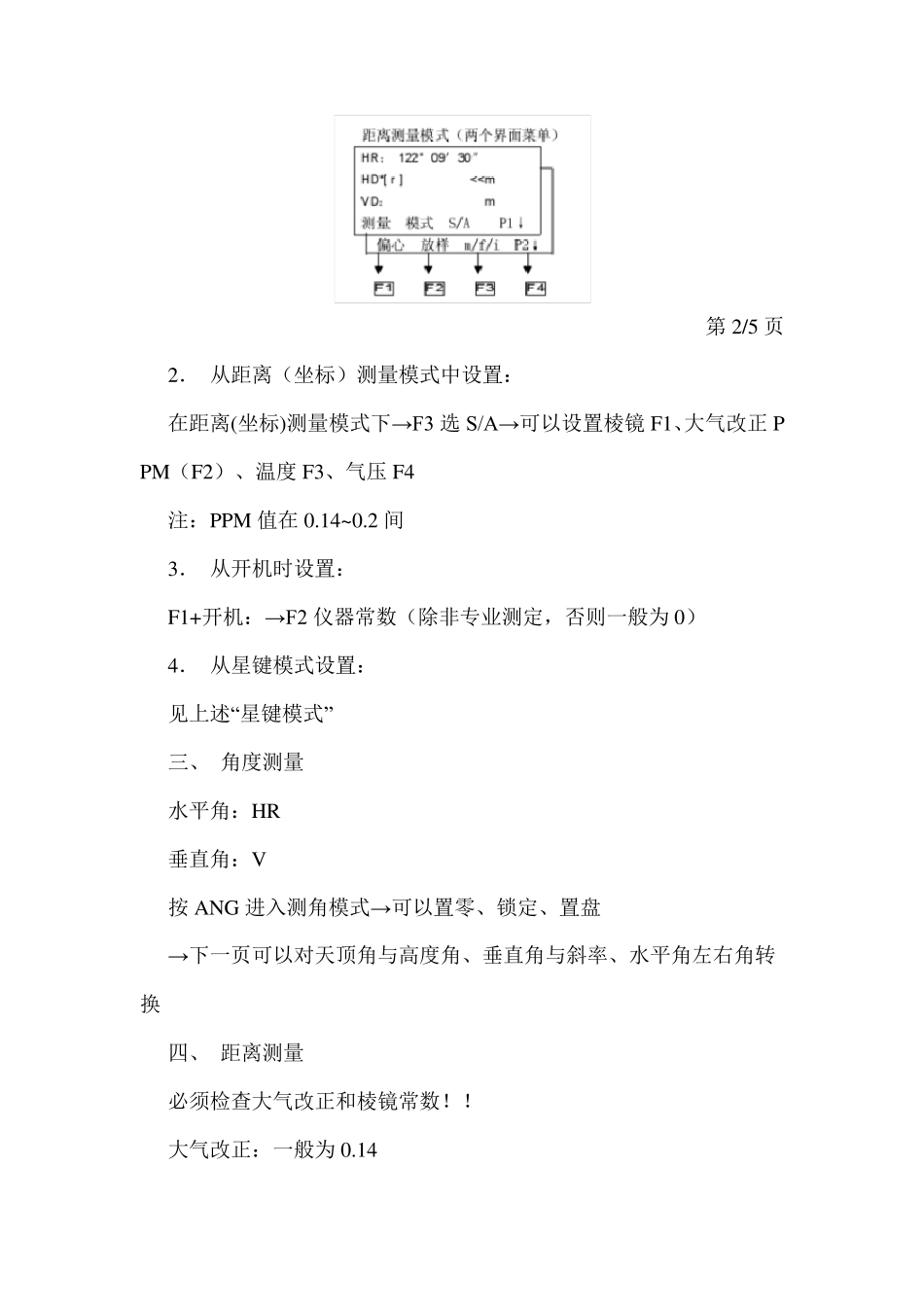

南方全站仪通用使用方法_第2页
2/7
南方全站仪通用使用方法_第3页
3/7
二、 参数设置 1. 从菜单键中设置: (1) MENU→ F4 下一页→ F1 参数设置→ 可以设置角度读数 F1、自动开关机 F2 和自动补偿 F3→ 回车确认 F4 (2)数据采集时相关参数 MENU→ F1 数据采集→ F1 输入文件名→ F4 共二次→ F3 设置 → F1 测距模式→ F1 粗测?F2 跟踪? F2 测量次数→ F1 单次?F2 连续? F3 存储设置→ F1 自动存储坐标 F2 自动存储数据(是?否?) F4 下一页 F1 数据采集设置→ F1 先输测点?F2 先测量? 第2/5 页 2. 从距离(坐标)测量模式中设置: 在距离(坐标)测量模式下→F3 选S/A→可以设置棱镜F1、大气改正 PPM(F2)、温度 F3、气压 F4 注:PPM 值在0.14~0.2 间 3. 从开机时设置: F1+开机:→F2 仪器常数(除非专业测定,否则一般为 0) 4. 从星键模式设置: 见上述“星键模式” 三、 角度测量 水平角:HR 垂直角:V 按 ANG 进入测角模式→可以置零、锁定、置盘 →下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换 四、 距离测量 必须检查大气改正和棱镜常数!! 大气改正:一般为 0.14 棱镜常数:如果棱镜常数为-30m m ,则在设置时输入-30m m 水平距离:HD 倾斜距离:SD 1.静态测距: 距离测量模式→ 模式F2→ F1 单次精测F1、连续精测F2→ 第一次设定之后,以后可直接 按距离测量键 2. 动态测距 距离测量模式→ 模式F2→ F3 连续跟踪→ 第一次设定之后,以后可直接按距离测量键 3. 无棱镜测距 按下星键→ F1 模式→ F3 无合作→ 不用棱镜直接按距离测量键可测200 米的目标。 五、 建立文件名及预置数据 1. 文件名建立和坐标输入(删除) MENU→ F3 内存管理→ F4 下一页→ F1 输入坐标→ F1 输入文件名→ F4 回车→ F1 输入点名→ F1 输入坐标值(F2 删除)→ ESC 几次直至测角模式 2. 文件名的修改与删除 MENU→ F3 内存管理→ F3 文件维护→ F2 改名,F3 删除 六、 坐标测量 1. 简易坐标测量 第3/5 页 (1) 不输入测站点坐标时:测站点坐标自动设为上一次使用时的测站点坐标值,若不改 变测站点坐标值、后视定向点的角度 HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值; (2) 输入测站点坐标时: 在测角模式下输入后视定向点的角度→HR 按坐标测量键→F4 下一页→F3 测站,输 入站点坐标值 →F1 镜高,输入棱...
