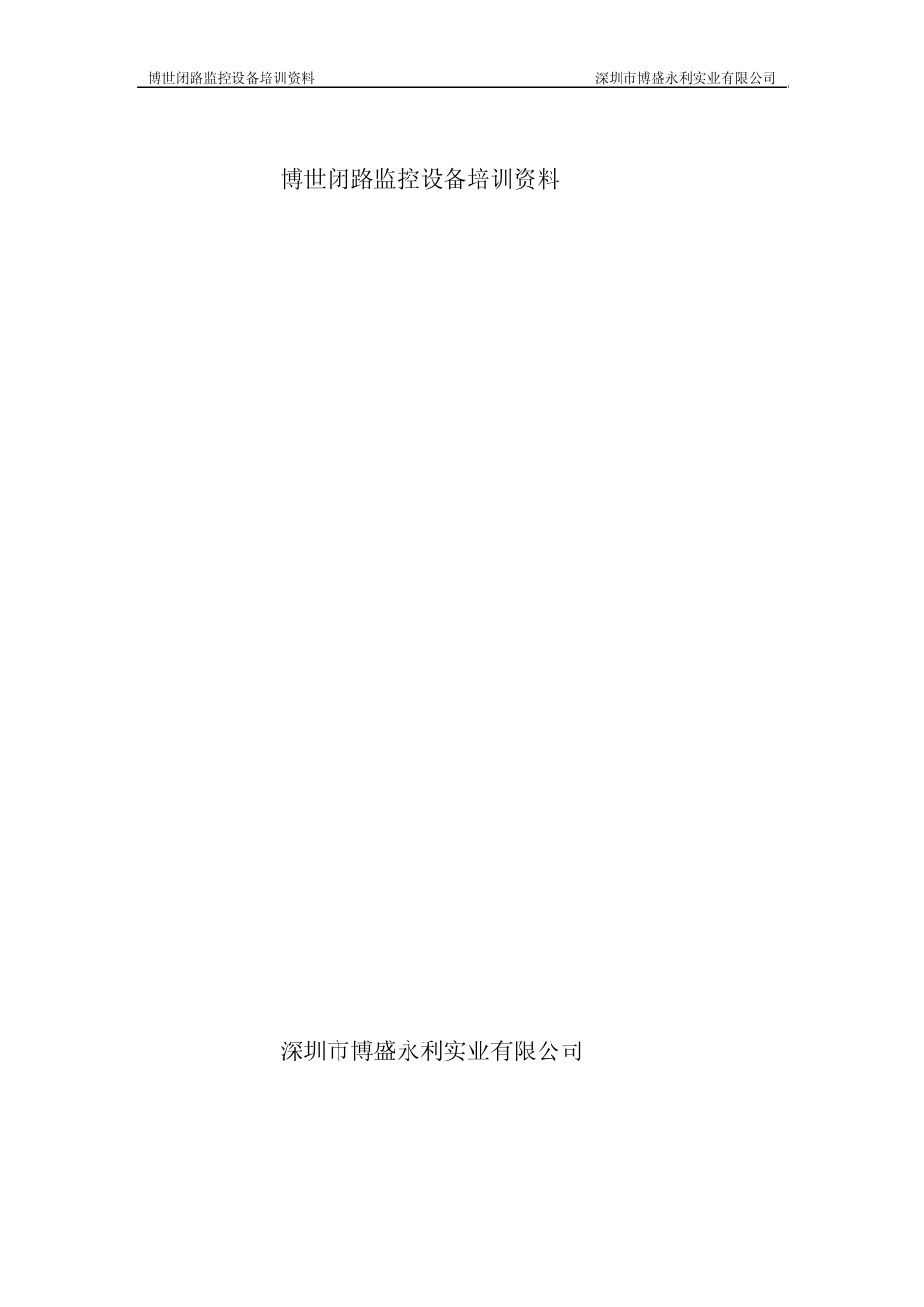

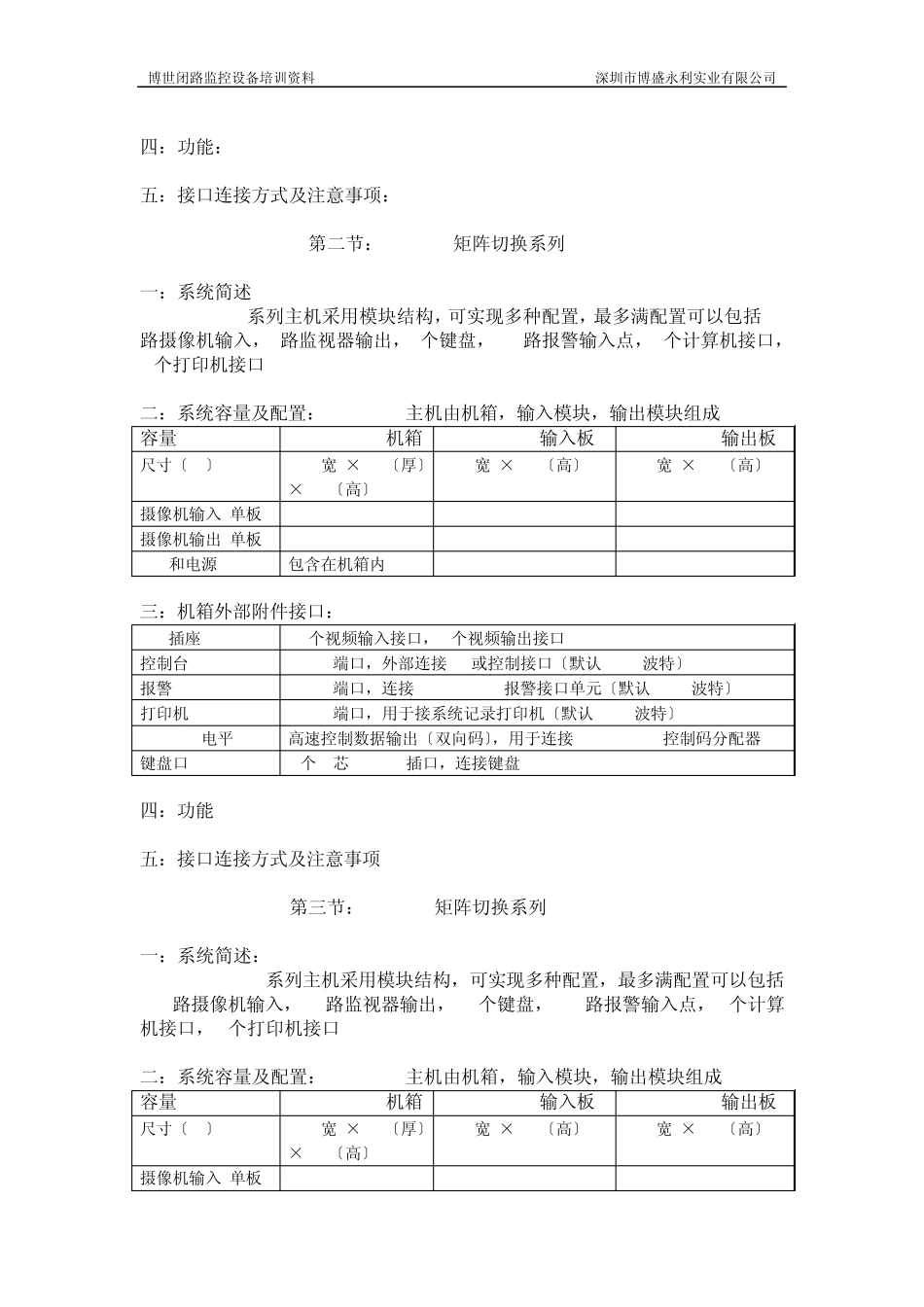

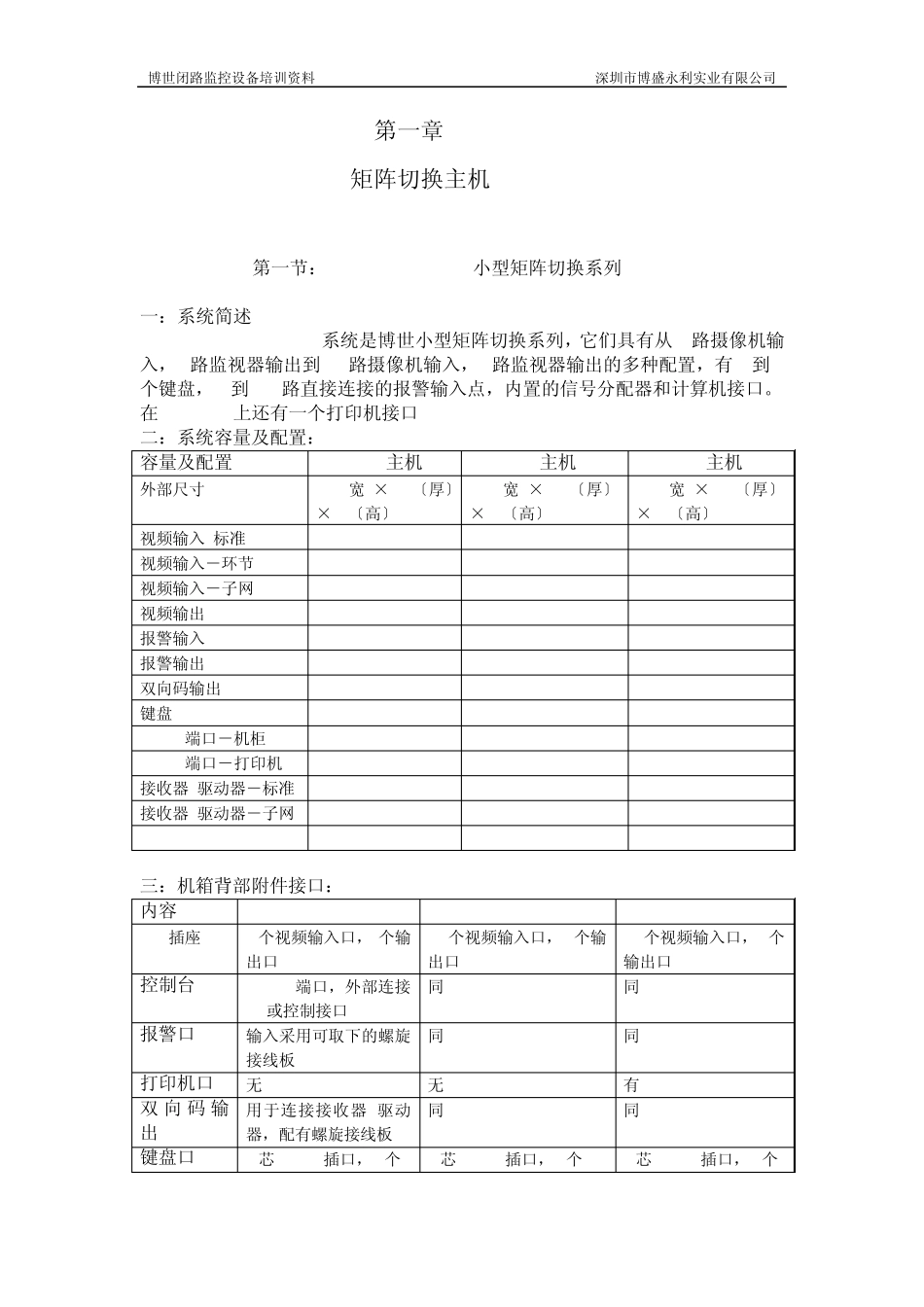

博世闭路监控设备培训资料 深圳市博盛永利实业有限公司 博世闭路监控设备培训资料 深圳市博盛永利实业有限公司 博世闭路监控设备培训资料 深圳市博盛永利实业有限公司 第一章 矩阵切换主机 第一节：LTC8100-LTC8300小型矩阵切换系列 一：系统简述 LTC8100-LTC8300系统是博世小型矩阵切换系列，它们具有从8路摄像机输入，2路监视器输出到32路摄像机输入，6路监视器输出的多种配置，有2到4个键盘，8到32路直接连接的报警输入点，内置的信号分配器和计算机接口。在LTC8300上还有一个打印机接口 二：系统容量及配置： 容量及配置 LTC8100主机 LTC8200主机 LTC8300主机 外部尺寸[MM] 440[宽]×305〔厚〕×40〔高〕 440[宽]×305〔厚〕×40〔高〕 440[宽]×305〔厚〕×89〔高〕 视频输入-标准 8 16 32 视频输入－环节 8 16 32 视频输入－子网 256 256 256 视频输出 2 4 6 报警输入 8 16 32 报警输出 2 5 6 双向码输出 8 12 16 键盘 2 4 4 RS232端口－机柜 1 1 1 RS232端口－打印机 0 0 1 接收器/驱动器－标准 8 16 32 接收器/驱动器－子网 三：机箱背部附件接口： 内容 LTC8100/50 LTC8200/50 LTC8300/50 BNC插座 8个视频输入口，2个输出口 16个视频输入口，4个输出口 32个视频输入口，6个输出口 控制台 RS232端口，外部连接PC或控制接口 同 LTC8100 同 LTC8100 报警口 输入采用可取下的螺旋接线板 同 LTC8100 同 LTC8100 打印机口 无 无 有 双 向 码 输出 用于连接接收器/驱动器，配有螺旋接线板 同 LTC8100 同 LTC8100 键盘口 6芯 RS485插口，2个 6芯 RS485插口，4个 6芯 RS485插口，4个 博世闭路监控设备培训资料 深圳市博盛永利实业有限公司 四：功能： 五：接口连接方式及注意事项： 第二节：LTC8500矩阵切换系列 一：系统简述 LTC8500系列主机采用模块结构，可实现多种配置，最多满配置可以包括64路摄像机输入，8路监视器输出，8个键盘，128路报警输入点，1个计算机接口，1个打印机接口 二：系统容量及配置： LTC8500主机由机箱，输入模块，输出模块组成 容量 LTC8501/50机箱 LTC8521/00输入板 LTC8532/00输出板 尺寸〔mm〕 483[宽]×356〔厚〕×178〔高〕 290[宽]×160〔高〕 290[宽]×160〔高〕 摄像机输入/单板 8 摄像机输出/单板 2 CPU和电源 包含在机箱内 三：机箱外部附件接口： BNC插座 64个视频输入...
