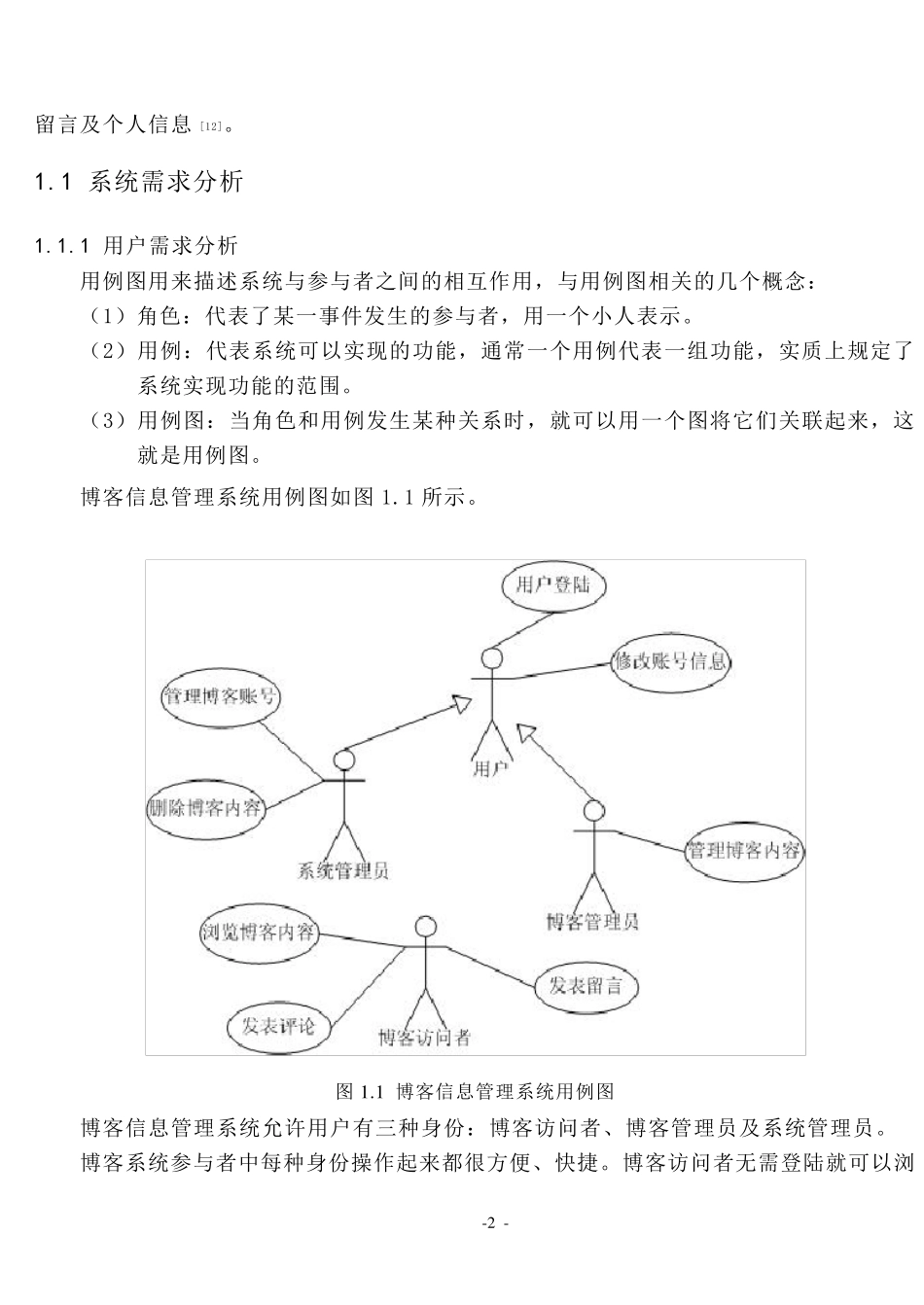

1 大连民族学院 计算机科学与工程学院 博客系统的设计与实现 学 院（系）： 计算机科学与工程 专 业： 计算机科学与技术 学 生 姓 名： XXX 学 号： 2007081321 完成日期: 2011 年11 月24 日 1 系统分析与总体设计 博客信息系统包括：前台信息显示系统、后台信息管理系统。前者是面向公众的一 个窗口，通过前台信息显示系统方便访问者浏览日志、评论和留言；发表评论和留言。后者是后台信息管理系统，方便博客管理员发表日志；回复评论和留言；管理日志、评论、- - 2 留言及个人信息 [12]。 1.1 系统需求分析 1.1.1 用户需求分析 用例图用来描述系统与参与者之间的相互作用，与用例图相关的几个概念： （1）角色：代表了某一事件发生的参与者，用一个小人表示。 （2）用例：代表系统可以实现的功能，通常一个用例代表一组功能，实质上规定了系统实现功能的范围。 （3）用例图：当角色和用例发生某种关系时，就可以用一个图将它们关联起来，这就是用例图。 博客信息管理系统用例图如图1.1 所示。 图1 .1 博客信息管理系统用例图 博客信息管理系统允许用户有三种身份：博客访问者、博客管理员及系统管理员。 博客系统参与者中每种身份操作起来都很方便、快捷。博客访问者无需登陆就可以浏- - 3 览信息、发表评论或留言；博客管理员注册后再登陆，就可以发布日志、管理个人主页；而博客管理员的基本信息都由系统管理员对其统一管理。 1.2 数据分析 本系统的用户主要是博客访问者和博客管理员，下面以博客前台展示系统中的用户查询日志为例进行说明。该过程的数据流程图如图 1.2 所示。 提交事物事物处理程序存储文件博客展示系统显示结果 图 1.2 用户查询日志的数据流程图 用户查询日志的数据流程：首先，用户输入需查找的关键字，然后提交表单数据，服务器接收到关键字后，根据关键字对日志标题进行模糊查询，处理后将结果以日志标题链接的形式显示给该用户，用户点击相应的链接就可以浏览日志内容。 1.3 系统流程 根据博客信息管理系统的特点，将其分为两大模块：前台用户浏览模块和后台用户管- - 4 理模块。前台用户浏览模块主要用于用户浏览日志信息；后台用户管理模块主要用于博客管理员对个人博客网站的管理，如日志管理、留言管理及评论管理等。 博客系统平台的前台用户浏览模块流程图如图 1.3 所示。 用户进入浏览浏览方式选择博客直接选择日志检索日志在博客中选择日志...
