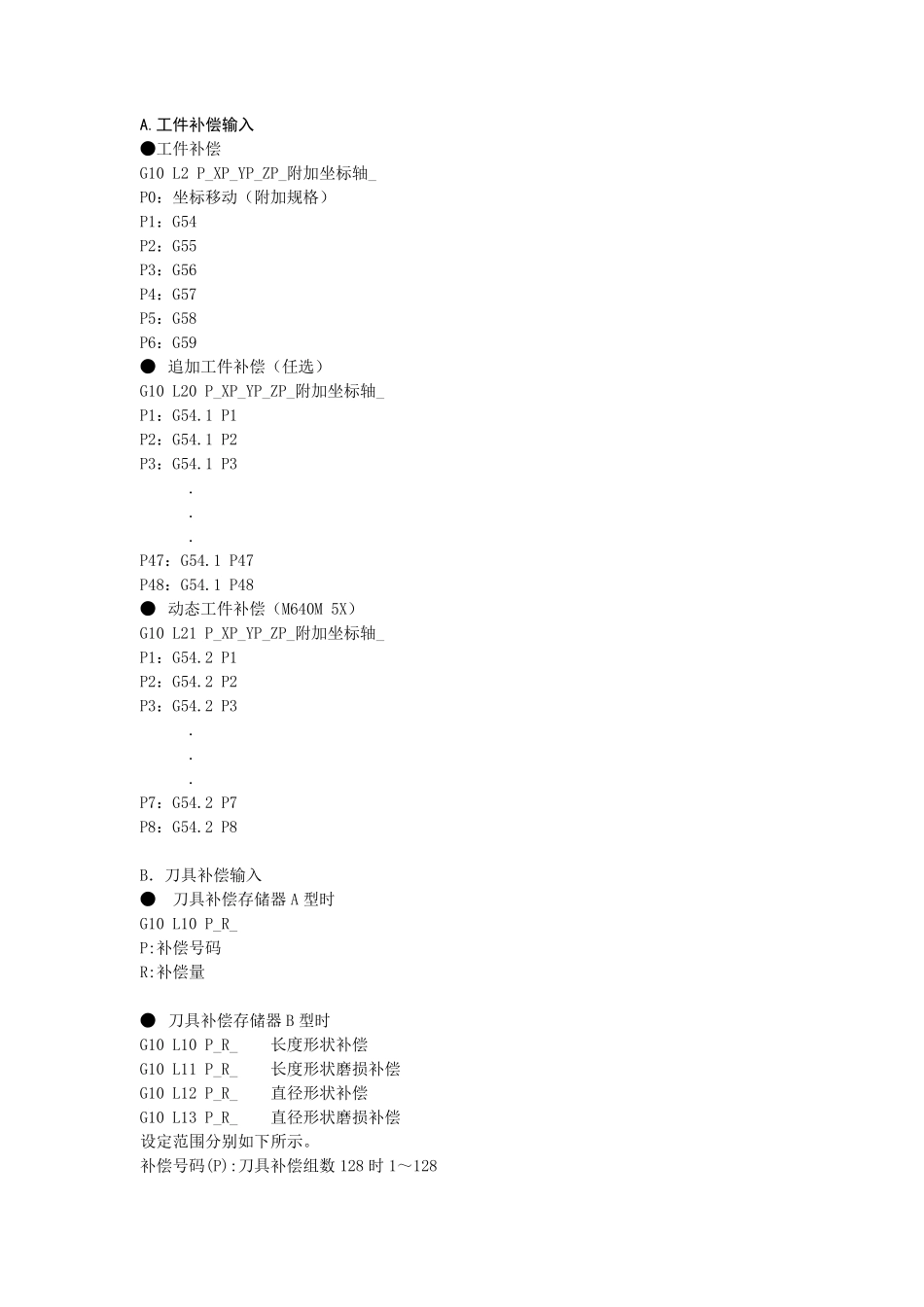

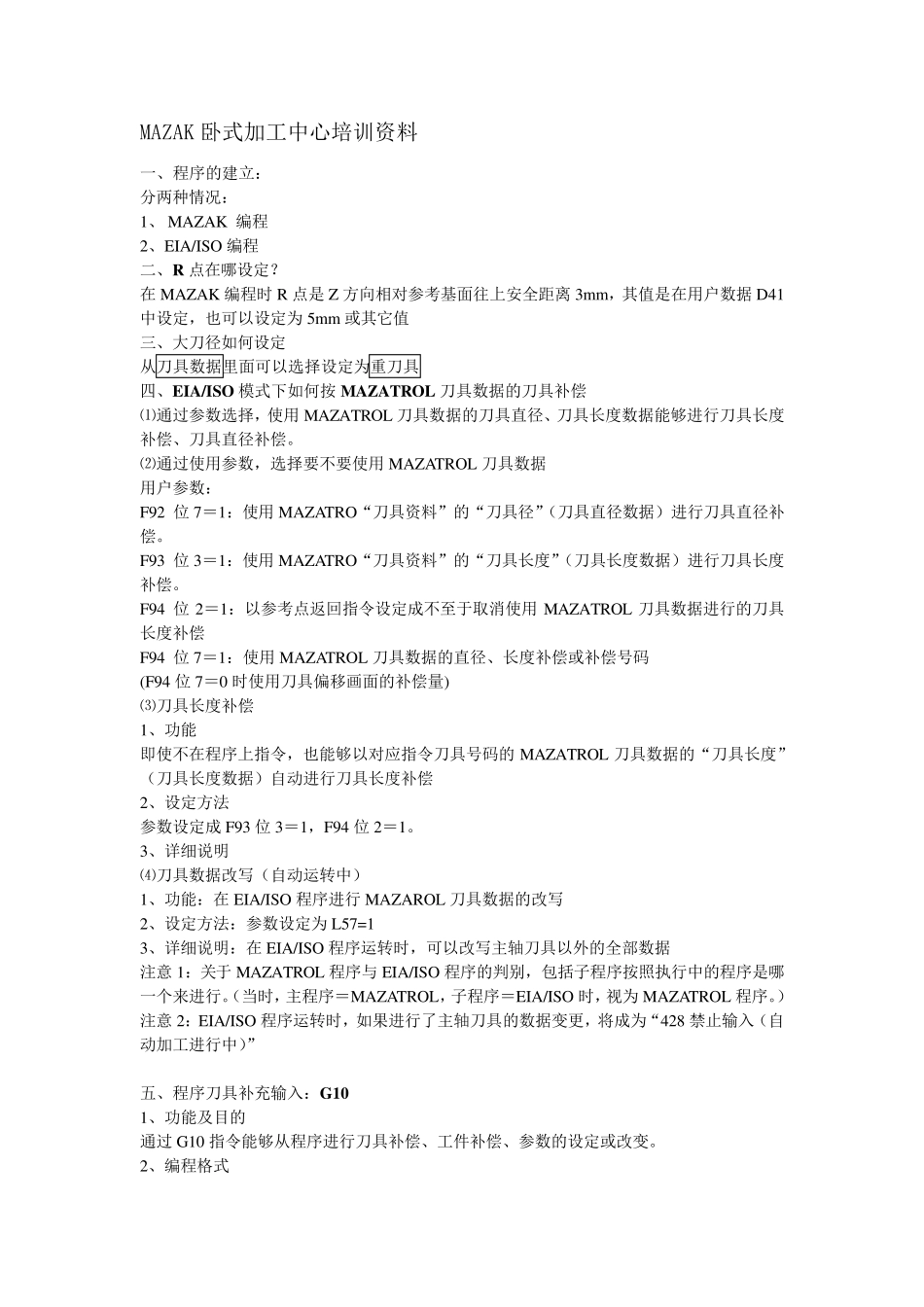

MAZAK 卧式加工中心培训资料 一、程序的建立： 分两种情况： 1、 MAZAK 编程 2、EIA/ISO 编程 二、R 点在哪设定？ 在MAZAK 编程时R 点是Z 方向相对参考基面往上安全距离3m m ，其值是在用户数据D41中设定，也可以设定为5m m 或其它值 三、大刀径如何设定 从刀具数据里面可以选择设定为重刀具 四、EIA/ISO 模式下如何按MAZATROL 刀具数据的刀具补偿 ⑴通过参数选择，使用MAZATROL 刀具数据的刀具直径、刀具长度数据能够进行刀具长度补偿、刀具直径补偿。 ⑵通过使用参数，选择要不要使用MAZATROL 刀具数据 用户参数： F92 位7＝1：使用MAZATRO“刀具资料”的“刀具径”（刀具直径数据）进行刀具直径补偿。 F93 位3＝1：使用MAZATRO“刀具资料”的“刀具长度”（刀具长度数据）进行刀具长度补偿。 F94 位2＝1：以参考点返回指令设定成不至于取消使用MAZATROL 刀具数据进行的刀具长度补偿 F94 位7＝1：使用MAZATROL 刀具数据的直径、长度补偿或补偿号码 (F94 位7＝0 时使用刀具偏移画面的补偿量) ⑶刀具长度补偿 1、功能 即使不在程序上指令，也能够以对应指令刀具号码的MAZATROL 刀具数据的“刀具长度”（刀具长度数据）自动进行刀具长度补偿 2、设定方法 参数设定成 F93 位3＝1，F94 位2＝1。 3、详细说明 ⑷刀具数据改写（自动运转中） 1、功能：在EIA/ISO 程序进行MAZAROL 刀具数据的改写 2、设定方法：参数设定为L57=1 3、详细说明：在EIA/ISO 程序运转时，可以改写主轴刀具以外的全部数据 注意1：关于 MAZATROL 程序与EIA/ISO 程序的判别，包括子程序按照执行中的程序是哪一个来进行。（当时，主程序＝MAZATROL，子程序＝EIA/ISO 时，视为MAZATROL 程序。） 注意2：EIA/ISO 程序运转时，如果进行了主轴刀具的数据变更，将成为“428 禁止输入（自动加工进行中）” 五、程序刀具补充输入：G10 1、功能及 目 的 通过G10 指令能够从程序进行刀具补偿、工件 补偿、参数的设定或改变。 2、编程格 式 A.工件补偿输入 ●工件补偿 G10 L2 P_XP_YP_ZP_附加坐标轴_ P0：坐标移动（附加规格） P1：G54 P2：G55 P3：G56 P4：G57 P5：G58 P6：G59 ● 追加工件补偿（任选） G10 L20 P_XP_YP_ZP_附加坐标轴_ P1：G54.1 P1 P2：G54.1 P2 P3：G54.1 P3 . . . P47：G54.1 P47 P48：G54.1 P48 ● 动态工件补偿（M640M 5X） G10 L21 P_XP_YP_ZP_附...
