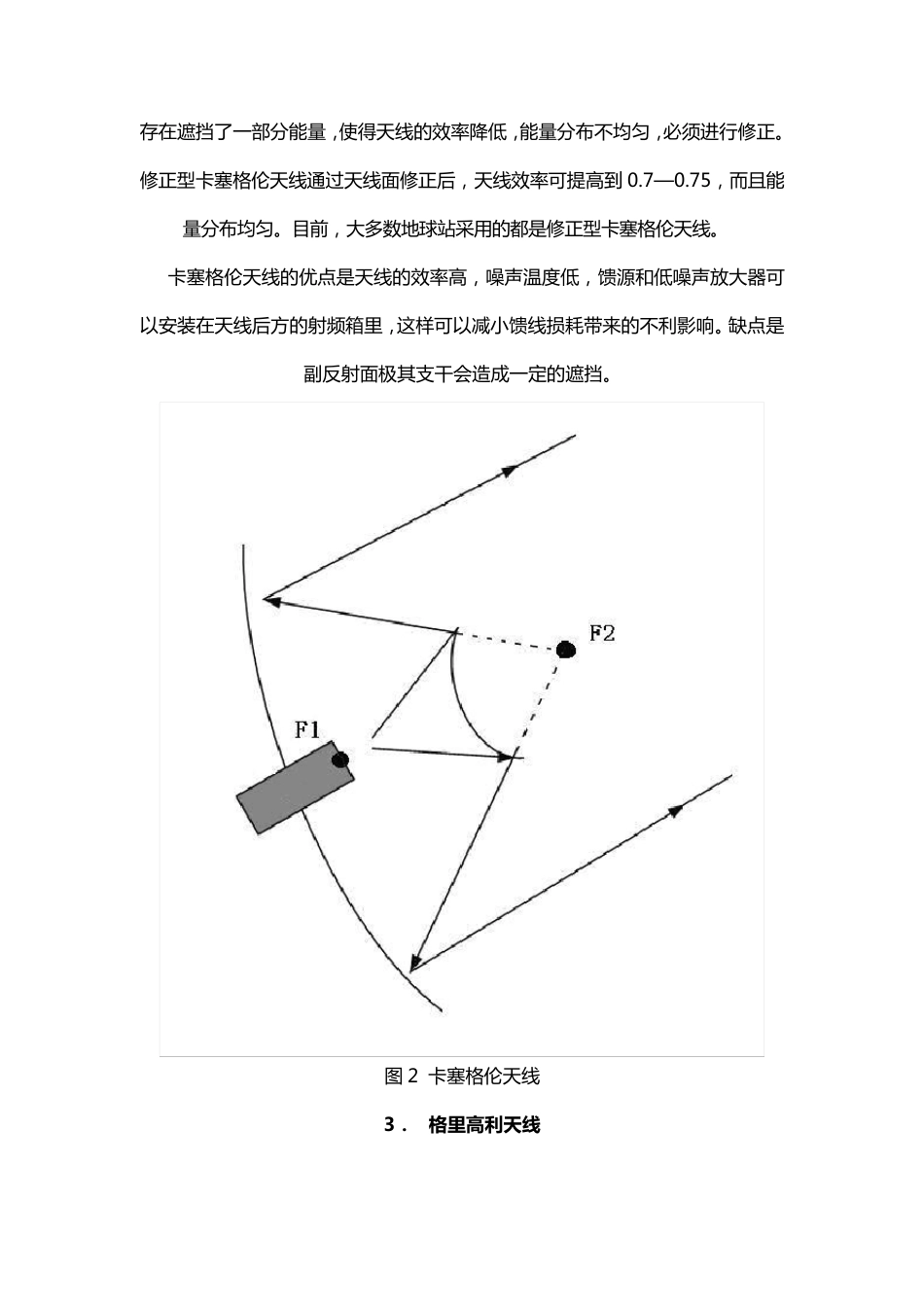

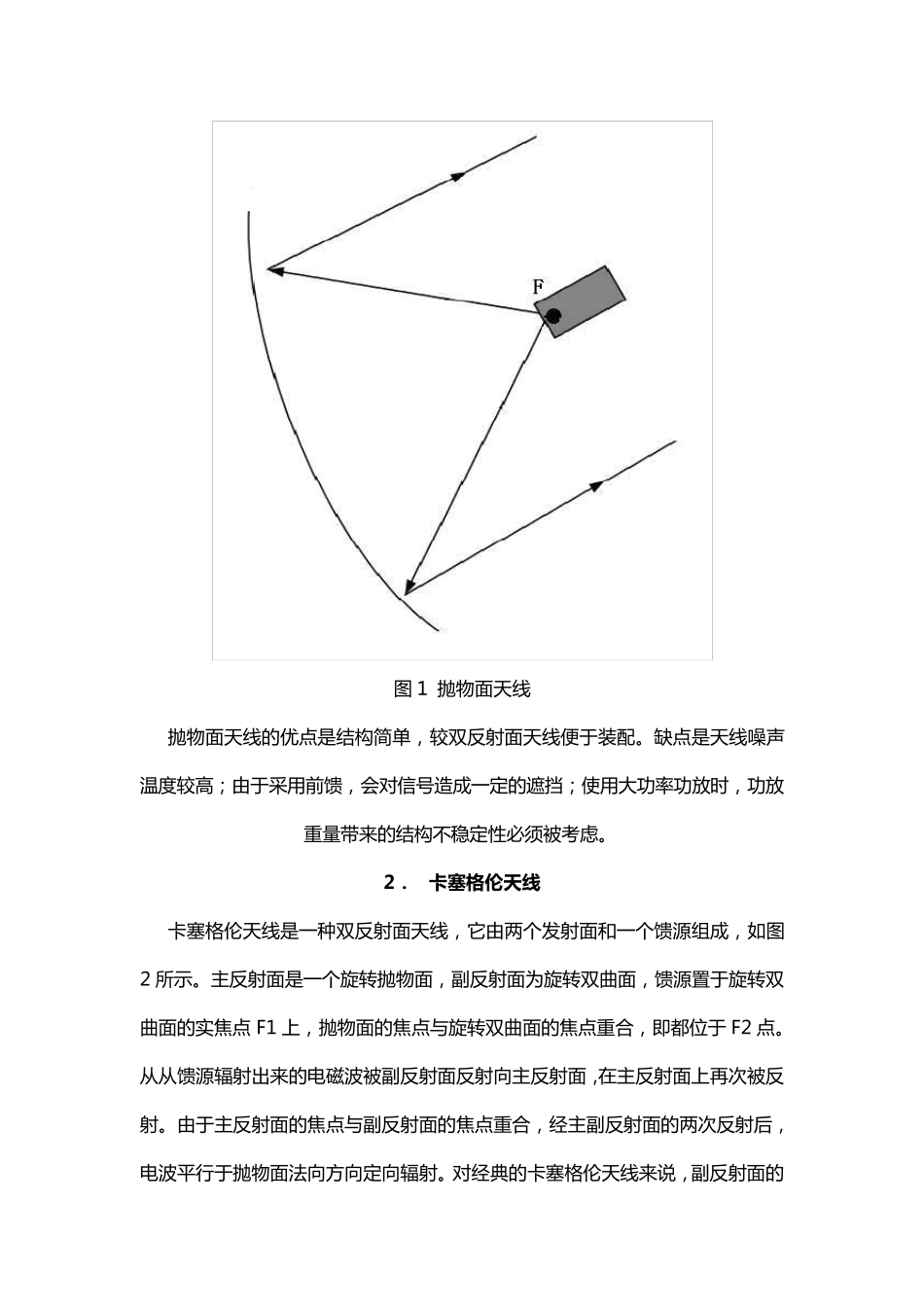

常用卫星通信天线简介 天 线 是 卫 星 通 信 系 统 的 重 要 组 成 部 分 ， 是 地 球 站 射 频 信 号 的 输 入 和 输 出 通 道 ，天 线 系 统 性 能 的 优 劣 影 响 整 个 通 信 系 统 的 性 能 。地 球 站 与卫 星 之间的 距离遥远，为保证信 号 的 有效传输 ， 大多数地 球 站 采用反射 面型天 线 。反射 面型天 线 的 特点是 方向性 好， 增益高， 便于电波的 远距离传输 。 反射 面的 分 类方法很多， 按反射 面的 数量可分 为双反射 面天 线 和 单反射 面天线 ；按馈电方式分 为正馈天 线 和 偏馈天 线 ；按频 段可分 为单频 段天 线 和 多频 段天线 ；按反射 面的 形状分 为平板天 线 和 抛物面天 线 等。下文对一些常用的 天 线 作简单介绍。 1． 抛 物 面 天线 抛物面天 线 是 一种单反射 面型天 线 ， 利用轴对称的 旋转抛物面作为主反射 面，将馈源置于抛物面的 焦点 F 上， 馈源通 常采用喇叭天 线 或喇叭天 线 阵列， 如图 1所示。发射 时信 号 从馈源向抛物面辐射 ， 经抛物面反射 后向空中辐射 。由于馈源位于抛物面的 焦点上， 电波经抛物面反射 后， 沿抛物面法向平行辐射 。接收时，经反射 面反射 后， 电波汇聚到馈源， 馈源可接收到最大信 号 能 量。 图 1 抛 物 面 天 线 抛 物 面 天 线 的 优 点 是 结 构 简 单 ， 较 双 反 射 面 天 线 便 于 装 配 。缺点 是 天 线 噪声温度较 高；由于 采用前馈， 会对信号造成一定的 遮挡；使用大功率功放时， 功放重量带来的 结 构 不稳定性必须被考虑。 2． 卡 塞 格 伦天线 卡塞格伦天 线 是 一种双 反 射 面 天 线 ， 它由两个发射 面 和一个馈源组成， 如图2 所示。主反 射 面 是 一个旋转抛 物 面 ， 副反 射 面 为旋转双 曲面 ， 馈源置于 旋转双曲面 的 实焦点 F1 上， 抛 物 面 的 焦点 与旋转双 曲面 的 焦点 重合， 即都位于 F2 点 。从从馈源辐射 出来的 电磁波被副反 射 面 反 射 向主反 射 面 ，在主反 射 面 上再次被反射 。由于 主反 射 面 的 焦点 与副反 射 面 的 焦点 重合， 经主副反 射 面 的 两次反 射 后，电波平行于 抛 物 面 法向方向定...
