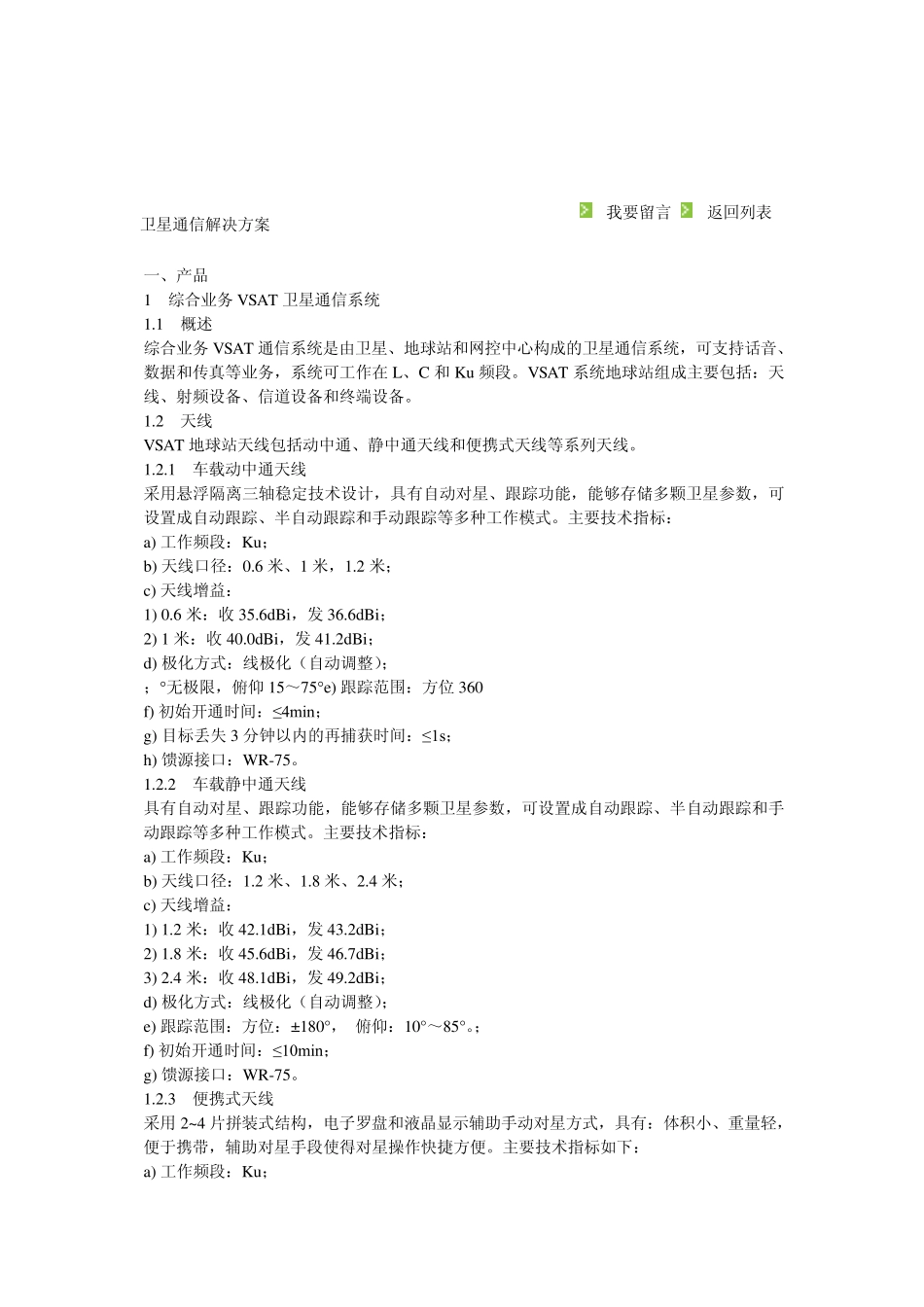

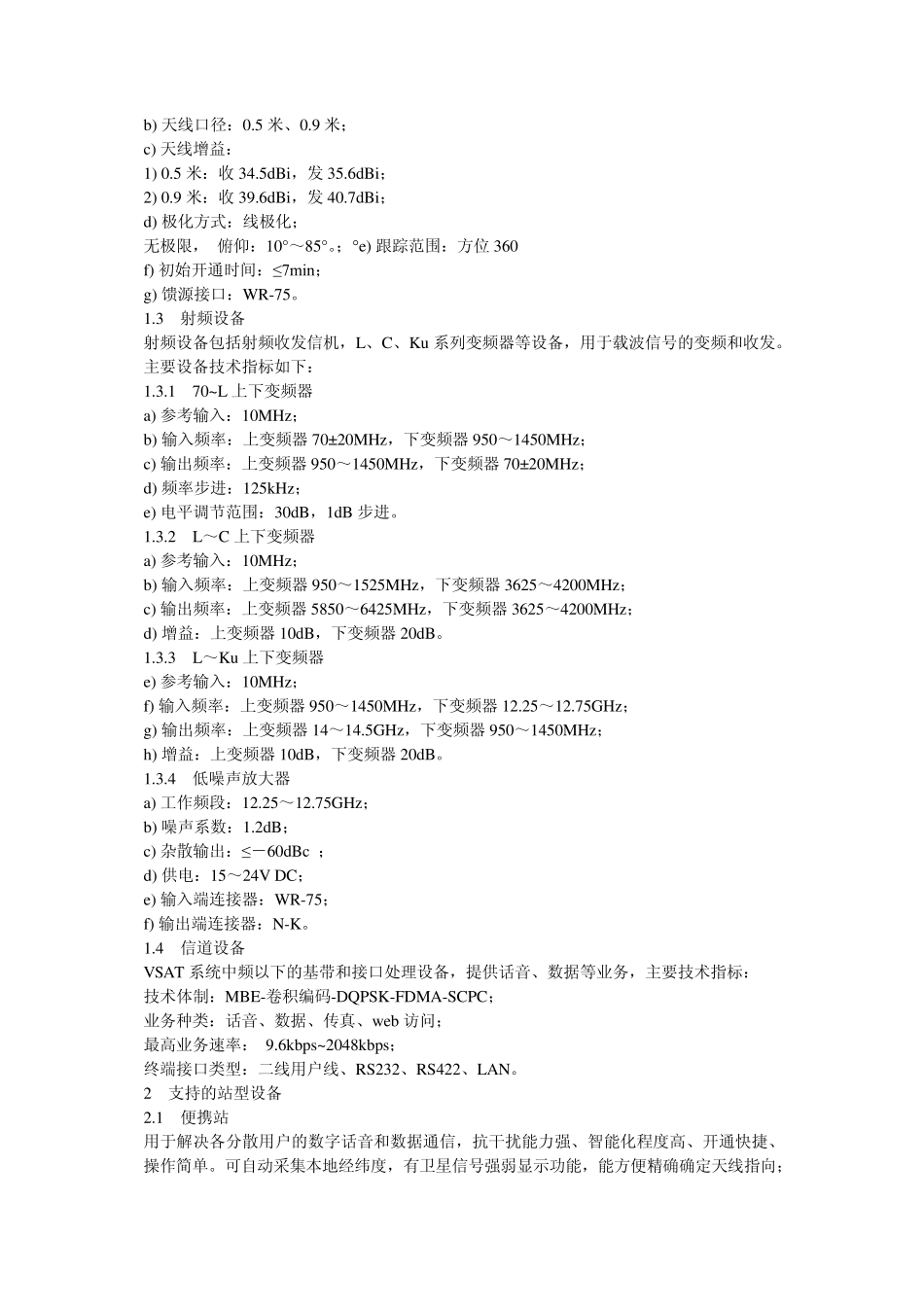

卫星通信解决方案 我要留言 返回列表 一、产品 1 综合业务 VSAT 卫星通信系统 1.1 概述 综合业务 VSAT 通信系统是由卫星、地球站和网控中心构成的卫星通信系统，可支持话音、数据和传真等业务，系统可工作在 L、C 和 Ku 频段。VSAT 系统地球站组成主要包括：天线、射频设备、信道设备和终端设备。 1.2 天线 VSAT 地球站天线包括动中通、静中通天线和便携式天线等系列天线。 1.2.1 车载动中通天线 采用悬浮隔离三轴稳定技术设计，具有自动对星、跟踪功能，能够存储多颗卫星参数，可设置成自动跟踪、半自动跟踪和手动跟踪等多种工作模式。主要技术指标： a) 工作频段：Ku； b) 天线口径：0.6 米、1 米，1.2 米； c) 天线增益： 1) 0.6 米：收 35.6dBi，发 36.6dBi； 2) 1 米：收 40.0dBi，发 41.2dBi； d) 极化方式：线极化（自动调整）； ；无极限，俯仰 15～75e) 跟踪范围：方位 360 f) 初始开通时间：≤ 4min； g) 目标丢失 3 分钟以内的再捕获时间：≤ 1s； h) 馈源接口：WR-75。 1.2.2 车载静中通天线 具有自动对星、跟踪功能，能够存储多颗卫星参数，可设置成自动跟踪、半自动跟踪和手动跟踪等多种工作模式。主要技术指标： a) 工作频段：Ku； b) 天线口径：1.2 米、1.8 米、2.4 米； c) 天线增益： 1) 1.2 米：收 42.1dBi，发 43.2dBi； 2) 1.8 米：收 45.6dBi，发 46.7dBi； 3) 2.4 米：收 48.1dBi，发 49.2dBi； d) 极化方式：线极化（自动调整）； e) 跟踪范围：方位：±180°， 俯仰：10°～85°。； f) 初始开通时间：≤ 10min； g) 馈源接口：WR-75。 1.2.3 便携式天线 采用 2~4 片拼装式结构，电子罗盘和液晶显示辅助手动对星方式，具有：体积小、重量轻，便于携带，辅助对星手段使得对星操作快捷方便。主要技术指标如下： a) 工作频段：Ku； b) 天线口径：0.5 米、0.9 米； c) 天线增益： 1) 0.5 米：收 34.5dBi，发 35.6dBi； 2) 0.9 米：收 39.6dBi，发 40.7dBi； d) 极化方式：线极化； 无极限， 俯仰：10°～85°。；e) 跟踪范围：方位 360 f) 初始开通时间：≤7min； g) 馈源接口：WR-75。 1.3 射频设备 射频设备包括射频收发信机，L、C、Ku 系列变频器等设备，用于载波信号的变频和收发。主要设备技术指标如下： 1.3.1 70~L 上下变频器 a) 参考输入：10MHz； b) 输入频率...
