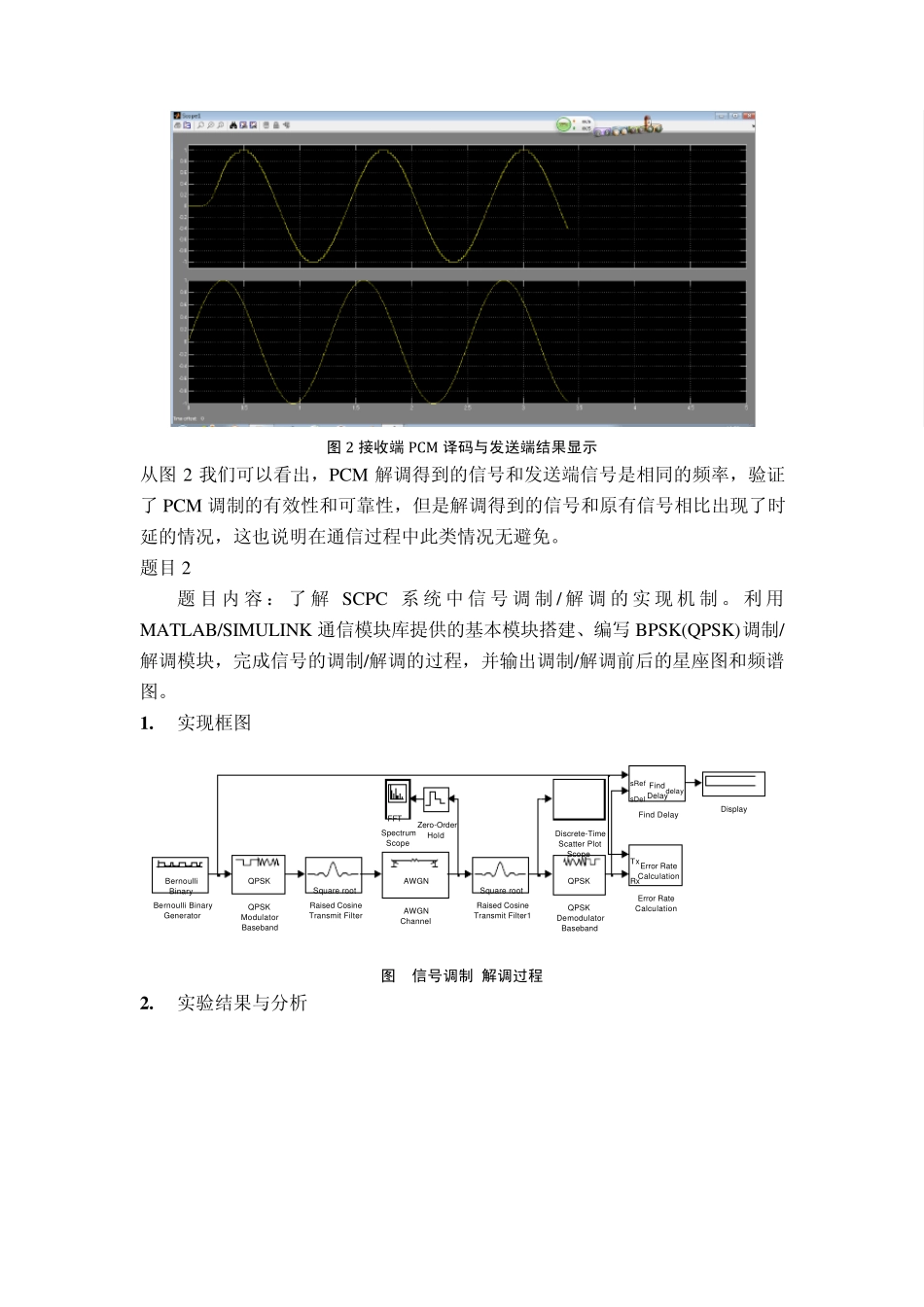

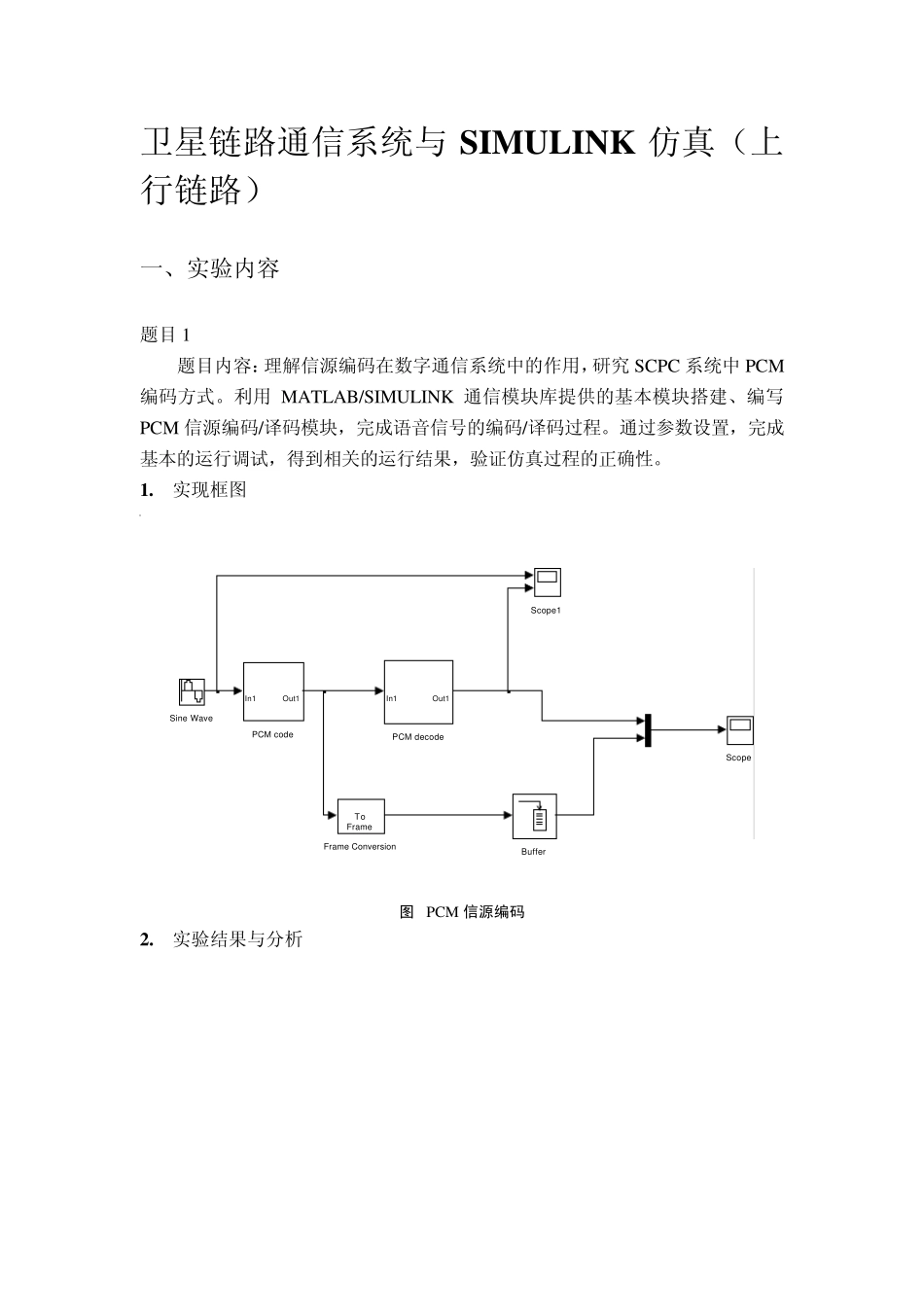

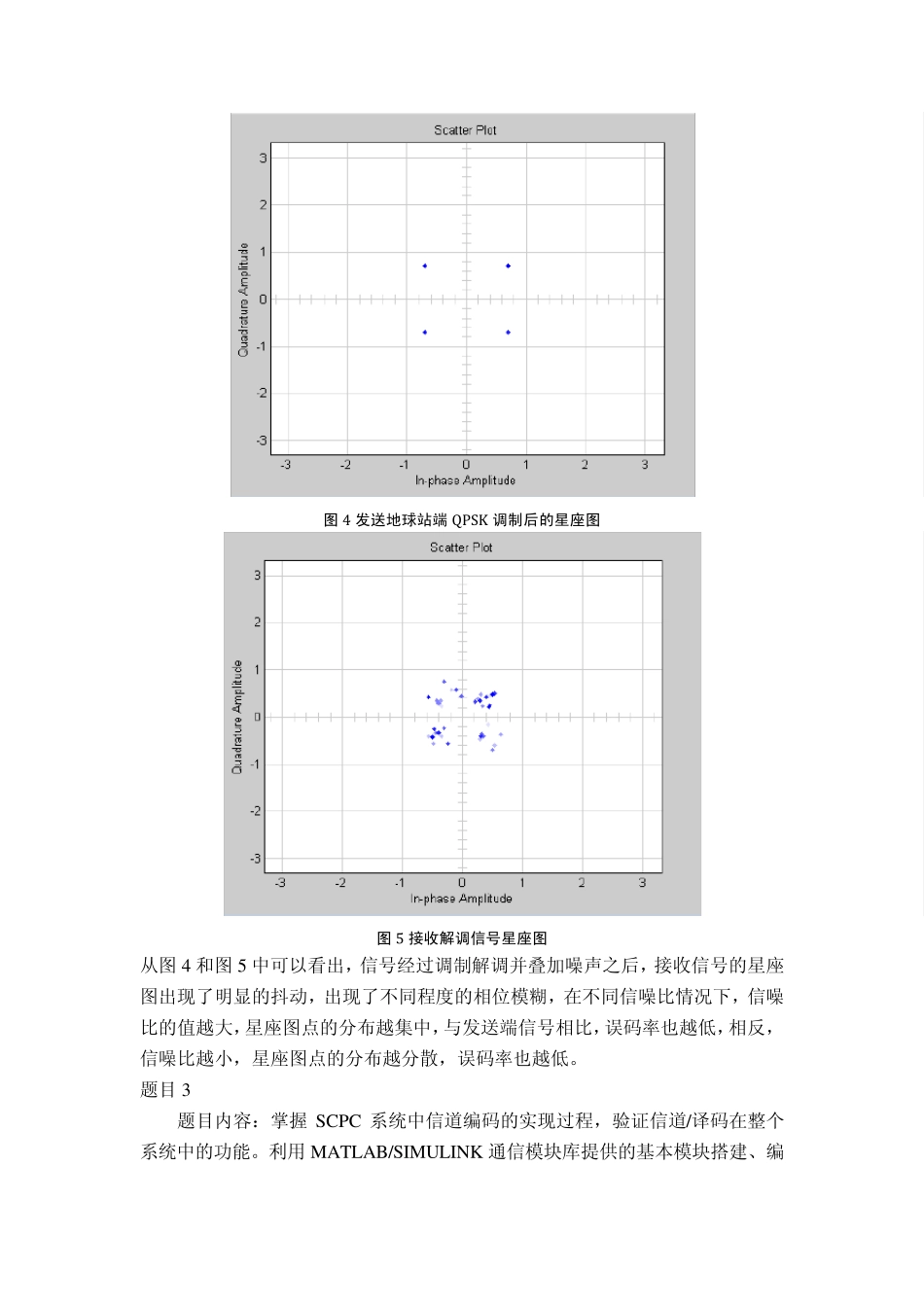

卫星链路通信系统与SIMU LINK 仿真（上行链路） 一、实验内容 题目 1 题目内容：理解信源编码在数字通信系统中的作用，研究 SCPC 系统中 PCM编码方式。利用 MATLAB/SIMULINK 通信模块库提供的基本模块搭建、编写PCM 信源编码/译码模块，完成语音信号的编码/译码过程。通过参数设置，完成基本的运行调试，得到相关的运行结果，验证仿真过程的正确性。 1. 实现框图 图1PCM 信源编码 2. 实验结果与分析 Sine WaveScope1ScopeIn1Out1PCM decodeIn1Out1PCM codeToFrameFrame ConversionBuffer 图2 接收端PCM 译码与发送端结果显示 从图2 我们可以看出，PCM 解调得到的信号和发送端信号是相同的频率，验证了PCM 调制的有效性和可靠性，但是解调得到的信号和原有信号相比出现了时延的情况，这也说明在通信过程中此类情况无避免。 题目2 题目内容：了解SCPC 系统中信号调制/ 解调的实现机制。利用MATLAB/SIMULINK 通信模块库提供的基本模块搭建、编写 BPSK(QPSK)调制/解调模块，完成信号的调制/解调的过程，并输出调制/解调前后的星座图和频谱图。 1 . 实现框图 图3信号调制/解调过程 2 . 实验结果与分析 Zero-OrderHoldFFTSpectrumScopeSquare rootRaised CosineTransmit Filter1Square rootRaised CosineTransmit FilterQPSKQPSKModulatorBasebandQPSKQPSKDemodulatorBasebandsRefsDeldelayFindDelayFind Delay Error Rate CalculationTxRxError RateCalculationDisplayDiscrete-TimeScatter PlotScopeBernoulliBinaryBernoulli BinaryGeneratorAWGNAWGNChannel 图4 发送地球站端QPSK 调制后的星座图 图5 接收解调信号星座图 从图4 和图5 中可以看出，信号经过调制解调并叠加噪声之后，接收信号的星座图出现了明显的抖动，出现了不同程度的相位模糊，在不同信噪比情况下，信噪比的值越大，星座图点的分布越集中，与发送端信号相比，误码率也越低，相反，信噪比越小，星座图点的分布越分散，误码率也越低。 题目3 题目内容：掌握SCPC 系统中信道编码的实现过程，验证信道/译码在整个系统中的功能。利用MATLAB/SIMULINK 通信模块库提供的基本模块搭建、编写信道卷积码编译/译码模块，在调制方式和相同信噪比条件下验证信道编码的性能，最后将发送信号与接收信号进行对比，计算误码率 1.实现框图 图6信道编译码模块 2 实验结果与分析 通过实验结果我们知道，在相同信噪比情况下...
