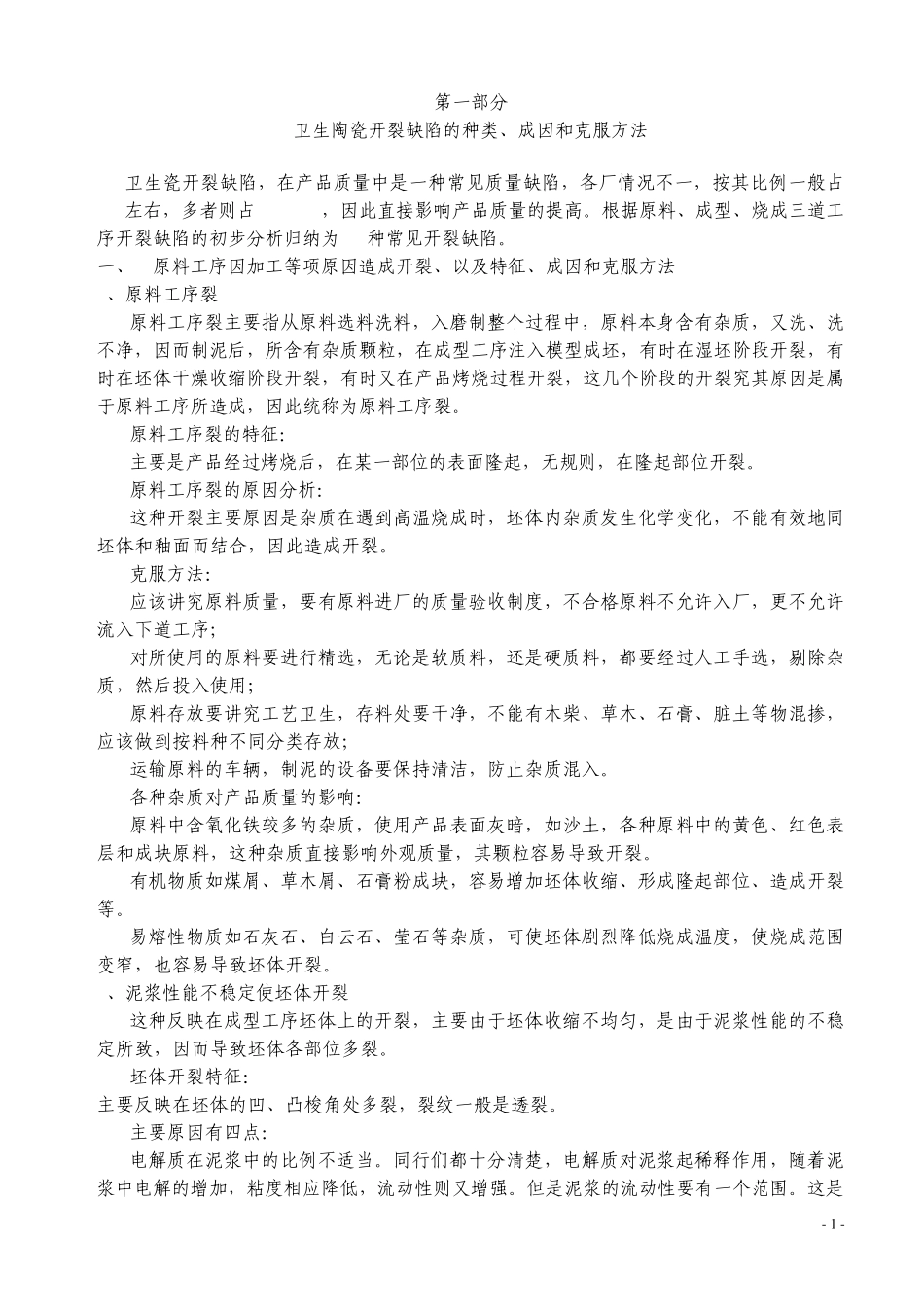

- 1 - 第一部分 卫生陶瓷开裂缺陷的种类、成因和克服方法 卫生瓷开裂缺陷，在产品质量中是一种常见质量缺陷，各厂情况不一，按其比例一般占10%左右，多者则占 20-30%，因此直接影响产品质量的提高
根据原料、成型、烧成三道工序开裂缺陷的初步分析归纳为 27种常见开裂缺陷
一、 原料工序因加工等项原因造成开裂、以及特征、成因和克服方法 1、原料工序裂 原料工序裂主要指从原料选料洗料，入磨制整个过程中，原料本身含有杂质，又洗、洗不净，因而制泥后，所含有杂质颗粒，在成型工序注入模型成坯，有时在湿坯阶段开裂，有时在坯体干燥收缩阶段开裂，有时又在产品烤烧过程开裂，这几个阶段的开裂究其原因是属于原料工序所造成，因此统称为原料工序裂
1) 原料工序裂的特征： 主要是产品经过烤烧后，在某一部位的表面隆起，无规则，在隆起部位开裂
2) 原料工序裂的原因分析： 这种开裂主要原因是杂质在遇到高温烧成时，坯体内杂质发生化学变化，不能有效地同坯体和釉面而结合，因此造成开裂
3) 克服方法： a) 应该讲究原料质量，要有原料进厂的质量验收制度，不合格原料不允许入厂，更不允许流入下道工序； b) 对所使用的原料要进行精选，无论是软质料，还是硬质料，都要经过人工手选，剔除杂质，然后投入使用； c) 原料存放要讲究工艺卫生，存料处要干净，不能有木柴、草木、石膏、脏土等物混掺，应该做到按料种不同分类存放； d) 运输原料的车辆，制泥的设备要保持清洁，防止杂质混入
4) 各种杂质对产品质量的影响： 原料中含氧化铁较多的杂质，使用产品表面灰暗，如沙土，各种原料中的黄色、红色表层和成块原料，这种杂质直接影响外观质量，其颗粒容易导致开裂
有机物质如煤屑、草木屑、石膏粉成块，容易增加坯体收缩、形成隆起部位、造成开裂等
易熔性物质如石灰石、白云石、莹石等杂质，可使坯体剧烈降低烧成温度，使烧成范围变窄，也
