卷扬机的设计与计算

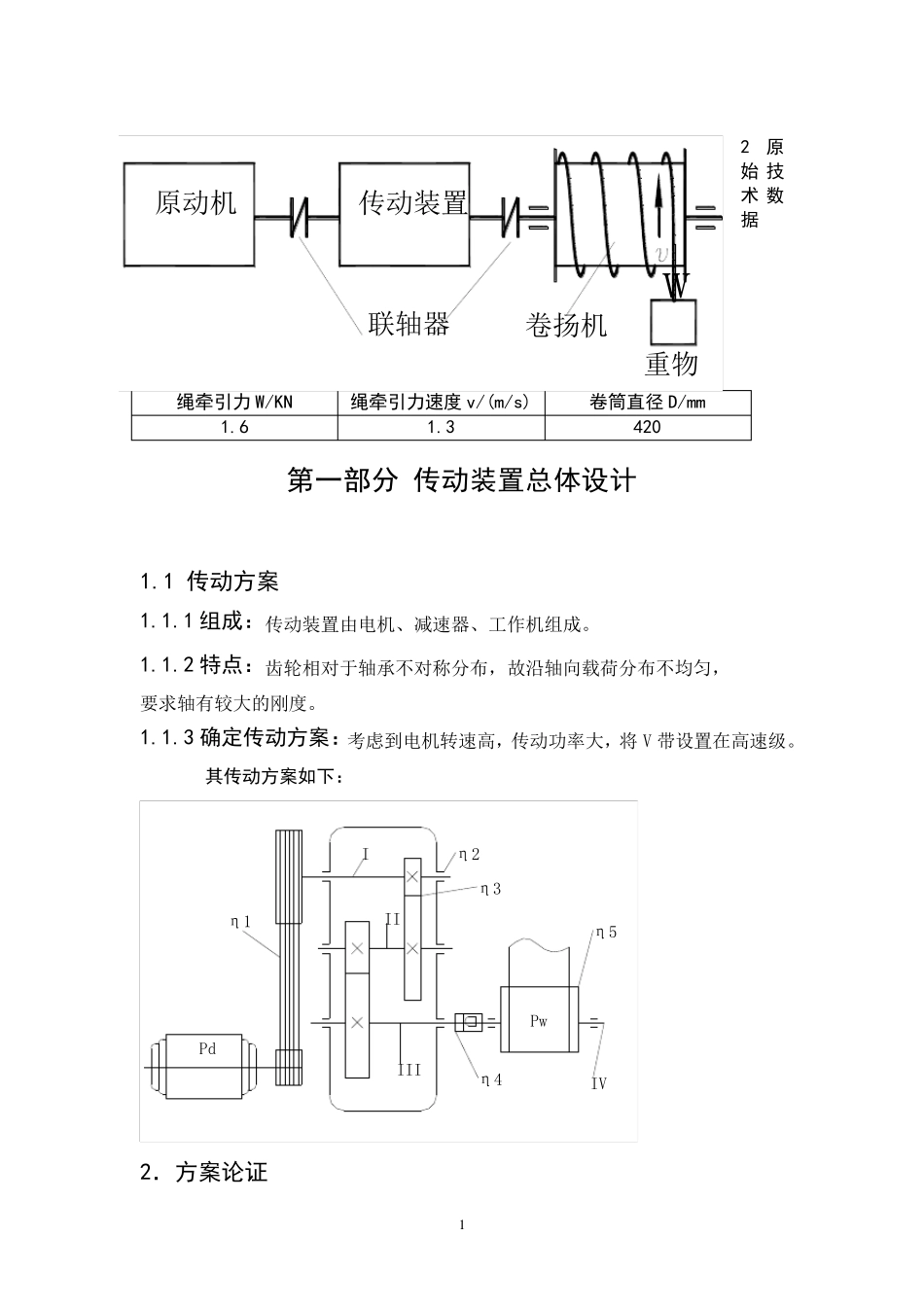

1 2 原始技术数据 绳牵引力W/KN 绳牵引力速度v/(m/s) 卷筒直径D/mm 1.6 1.3 420 第一部分 传动装置总体设计 1.1 传动方案 1.1.1 组成：传动装置由电机、减速器、工作机组成。 1.1.2 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 要求轴有较大的刚度。 1.1.3 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。 其传动方案如下：η2η3η5η4η1IIIIIIIVPdPw 2．方案论证 传动装置卷扬机原动机w联轴器重物 2 本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。 齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。本设计采用的是展开式两级直齿轮传动。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 第二部分 电动机的选择及传动比分配 2.1 电动机的选择 2.1.1 传动装置的总效率 5423421  按表 2-5 查得各部分效率为：联轴器传动效率为99.01 ，滚动轴承效率（一对）99.02 ，闭式齿轮传动效率为 97.03 ，联轴器效率为 99.04 ，传动滚筒效率为 96.05 ，代入得  =8504.096.099.097.099.099.024 2.1.2 工作机所需的输入功率 wdPP ，其中1000)(FVkwPW 所以10008504.03.1106.13dP2.45kw 使电动机的额定功率Ped ＝（1～1.3）Pd ，由查表得电动机的额定功率P ＝ 33KW 。 2.1.3 确定电动机转速 计算滚筒工作转速ninrDnw/14.594203.11000603.1100060： 由推荐的传动比合理范围，二级圆柱齿轮减速器的传动比一般范围：9~25，则总传动比的范围为， 25~9' i,故电机的可选转速为： 3 min/1479~53214.59)25~9(''rninwd 2.1.4 确定电动机型号 根据以上计算在这个范围内电动机的同步转速有750r/min，1000r/min，1500r/min，3000r/min，综合考虑电动机和传动装置的情况，同时也要降低电动机的重量和成本，最终可确定同步转速为1000r/min ，根据所需的额定功率及同步转速确定电动...
