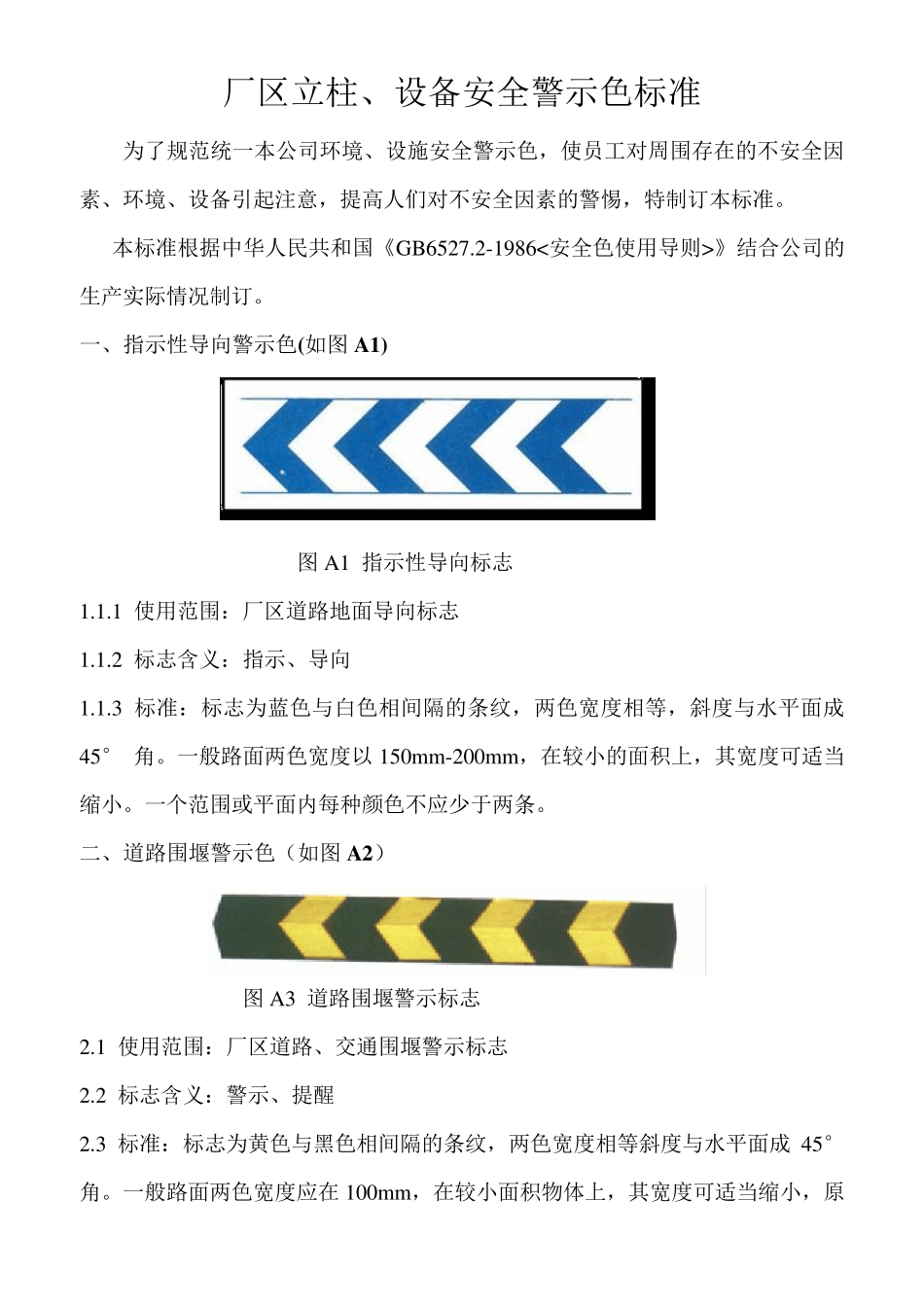

厂区立柱、设备安全警示色标准 为了规范统一本公司环境、设施安全警示色,使员工对周围存在的不安全因素、环境、设备引起注意,提高人们对不安全因素的警惕,特制订本标准。 本标准根据中华人民共和国《GB6527.2-1986<安全色使用导则>》结合公司的生产实际情况制订。 一、指示性导向警示色(如图A 1) 图A1 指示性导向标志 1.1.1 使用范围:厂区道路地面导向标志 1.1.2 标志含义:指示、导向 1.1.3 标准:标志为蓝色与白色相间隔的条纹,两色宽度相等,斜度与水平面成45° 角。一般路面两色宽度以 150mm-200mm,在较小的面积上,其宽度可适当缩小。一个范围或平面内每种颜色不应少于两条。 二、道路围堰警示色(如图A 2) 图A3 道路围堰警示标志 2.1 使用范围:厂区道路、交通围堰警示标志 2.2 标志含义:警示、提醒 2.3 标准:标志为黄色与黑色相间隔的条纹,两色宽度相等斜度与水平面成45°角。一般路面两色宽度应在100mm,在较小面积物体上,其宽度可适当缩小,原 则上一个范围或平面内每种颜色不应少于两条。 三、道路旁立柱警示色(如图A 3) 图A3 道路旁立柱警示色 3.1 使用范围:道路两旁立柱、仓库支撑铁柱、装车棚区立柱(车辆行驶密集区),室外或者车辆驶入的室内作业区域内的立柱、重点设备及部位。 3.2 标志含义 :警示、提醒 3.3 标准: 3.3.1 立柱标志为黄色与黑色相间隔的条纹,两色宽度相等,标志范围为地面高1m-2m 区域。一般立柱两色宽度应在300mm,在较大或较小面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。 3.3.2 车辆驶入区域的重点设备及部位为黄色与黑色间隔的斜条纹,标志范围为地面高1m-2m 区域。两色宽度相等斜度与水平面成45 ° 角 。宽度应在300mm~400mm,在较小或较大面积物体上,其宽度可适当调整,原则上一个范围或平面内每种颜色不应少于三条。 四、平台扶手警示色(如图A 4) 4.1 使用范围:各种平台扶手、围栏 、提升机护栏 4.2 标志含义:警示、提醒 4.3 标准:标志为护栏最上部扶手警示色,其他不会和机器本体颜色一致。标志为黄色与黑色相间隔的条纹,两色宽度相等,一般防护栏两色宽度应在100m m -200m m (较小的面积上,其宽度可适当缩小),原则上 1 米内每种颜色不 应少于三条。 五、楼梯警示色(如图 A 5) 5.1 使用范围:车间楼梯、宿舍楼梯 5.2 标志含义:警示、提醒 5.3 标准: 5.3.1 车间...
