厂房防雷设计

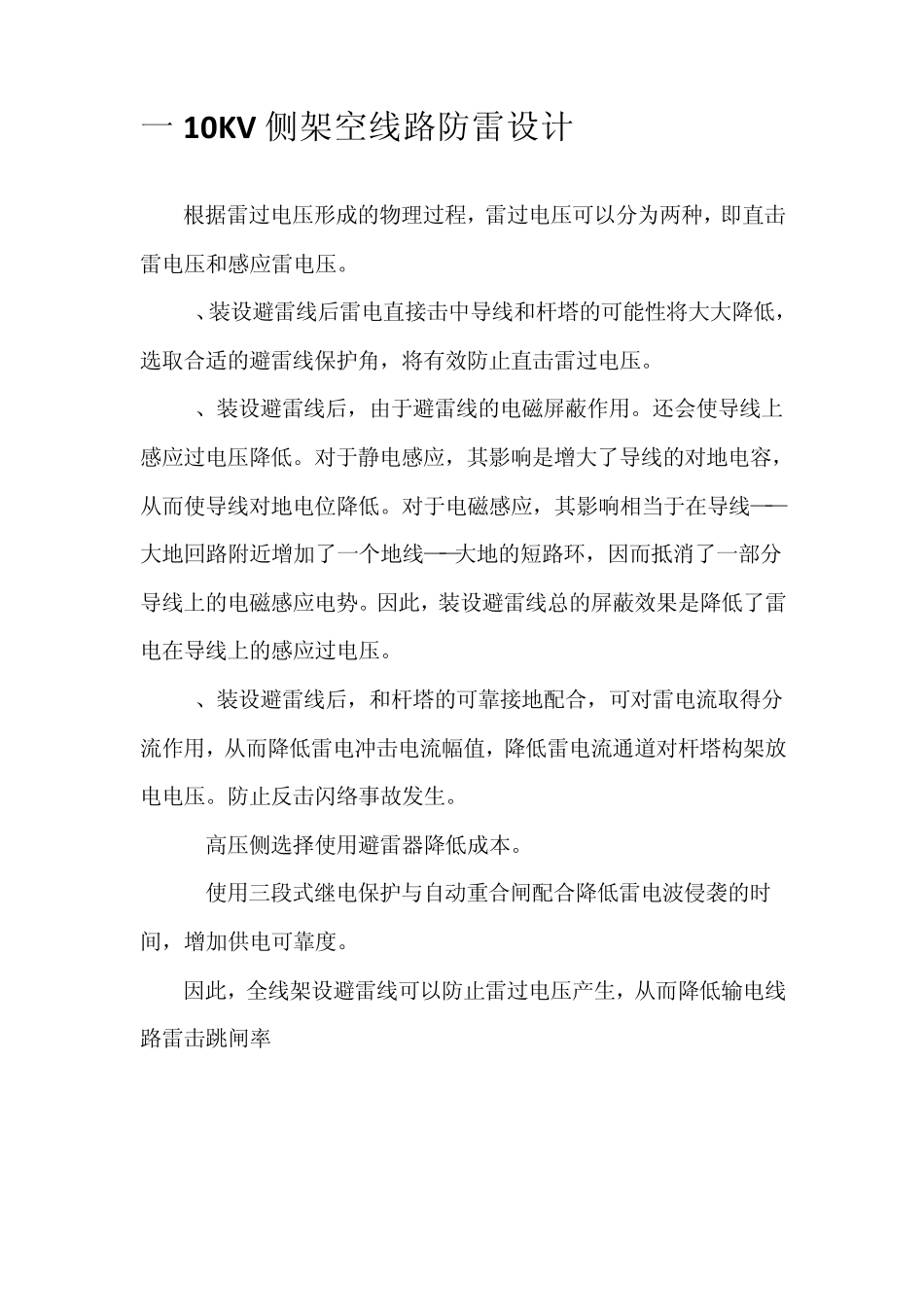

目录 一10KV侧架空线路防雷设计 .............................. 2 二 现场情况概述........................................ 3 三 综合防雷设计方案 .................................... 3 1建筑物年预计雷击次数 ............................... 3 2.建筑防雷的避雷带.避雷网.引下线，接地体的设计方案的选择 ................................................... 4 1）厂房屋避雷方案设计及草图。 ..................... 4 2）车间电机设备的等位接地设计 ..................... 7 1.在建筑电气设计中弱点部分采用综合布线的方法 ....... 7 2.厂房工作车间的电位连接设计 ...................... 8 3）对于电源线路的多级 SPD保护 ..................... 8 一10KV 侧架空线路防雷设计 根据雷过电压形成的物理过程，雷过电压可以分为两种，即直击雷电压和感应雷电压。 1、装设避雷线后雷电直接击中导线和杆塔的可能性将大大降低，选取合适的避雷线保护角，将有效防止直击雷过电压。 2、装设避雷线后，由于避雷线的电磁屏蔽作用。还会使导线上感应过电压降低。对于静电感应，其影响是增大了导线的对地电容，从而使导线对地电位降低。对于电磁感应，其影响相当于在导线——大地回路附近增加了一个地线——大地的短路环，因而抵消了一部分导线上的电磁感应电势。因此，装设避雷线总的屏蔽效果是降低了雷电在导线上的感应过电压。 3、装设避雷线后，和杆塔的可靠接地配合，可对雷电流取得分流作用，从而降低雷电冲击电流幅值，降低雷电流通道对杆塔构架放电电压。防止反击闪络事故发生。 4.高压侧选择使用避雷器降低成本。 5.使用三段式继电保护与自动重合闸配合降低雷电波侵袭的时间，增加供电可靠度。 因此，全线架设避雷线可以防止雷过电压产生，从而降低输电线路雷击跳闸率 二 现场情况概述 车间总长50m,宽20m，高6m，所处地域成都地区，更具查表得知成都的年均雷暴日为35.1，车间里控制室具有消防联合报警系统以及微机系统等弱电系统和车间供配电强电系统，所以需要车间屋顶除了要安装良好的避雷针、避雷带，还必须在电源系统、信号系统进行可靠、有效的雷电防护工作，并具备可靠的接地装置。 三 综合防雷设计方案 雷电防护是一个综合的系统工程，防雷设计应采用直击雷防护、等电位连接、屏蔽、合理布线、其用接地系统和安装电涌保护装置等措施进行综合防护。综合雷电防护包括外部防雷（即...
