压力管道施工工艺规程VIP专享

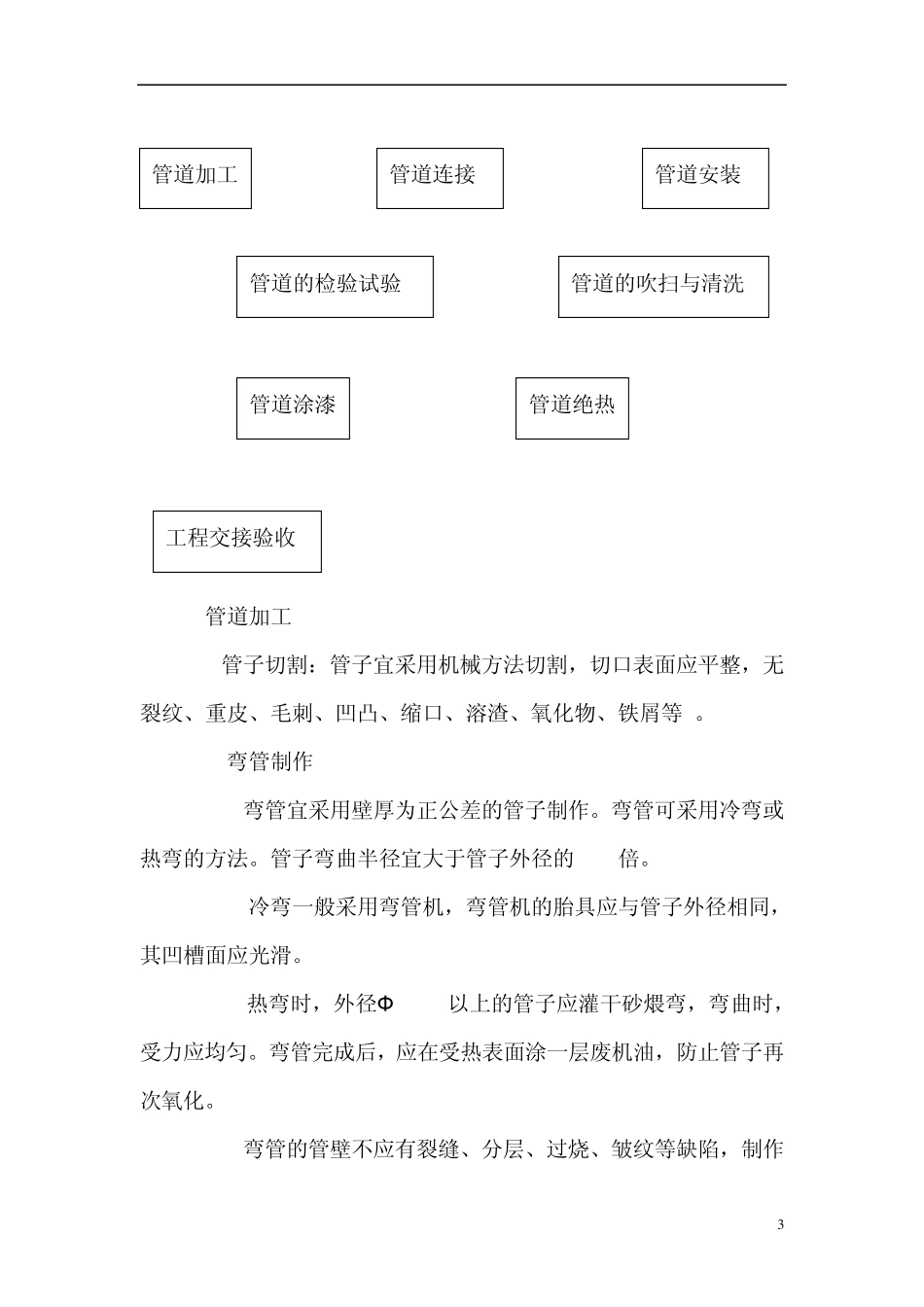

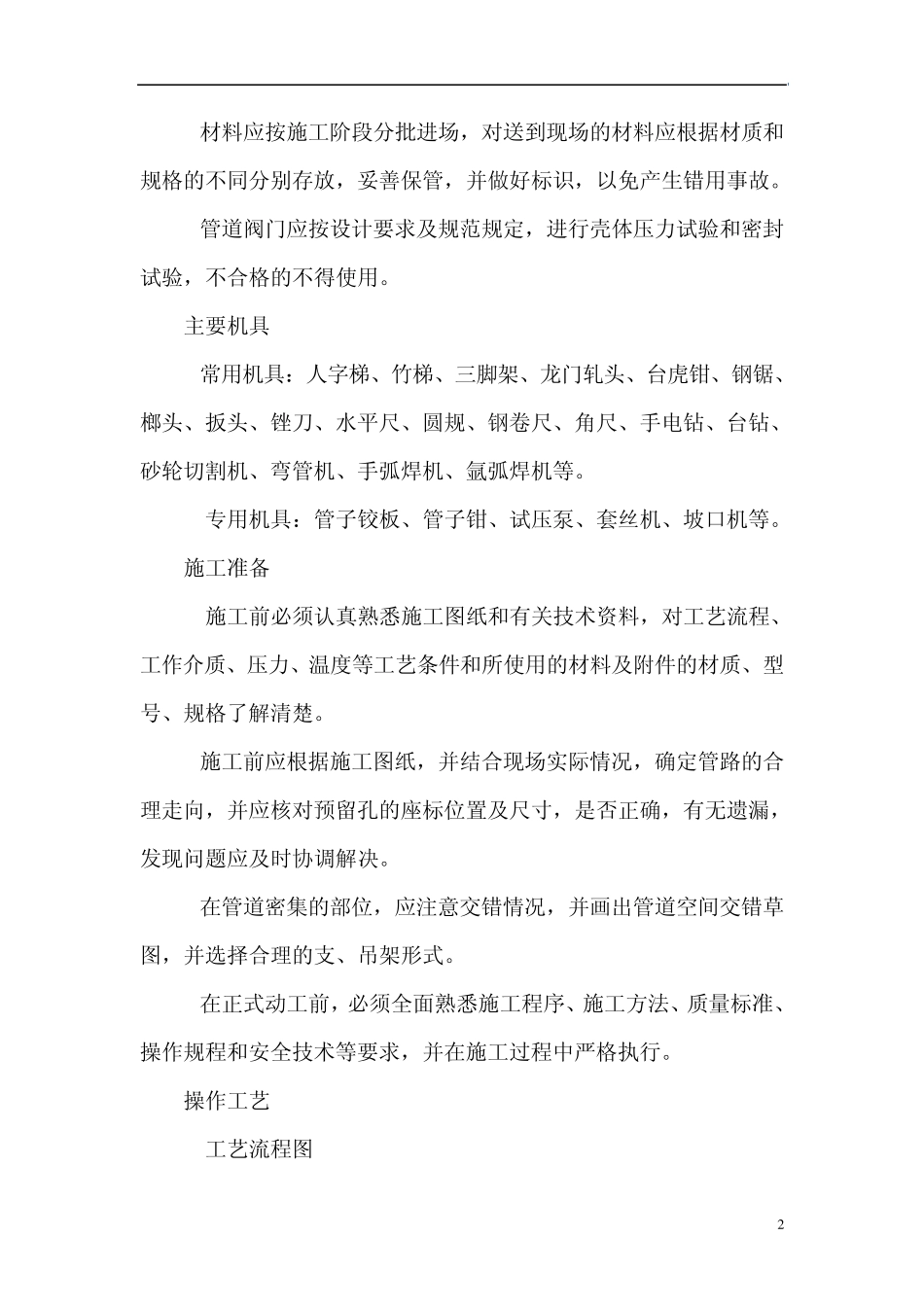

1 压力管道施工工艺 1 适用范围 本工艺适用于输送可燃流体介质、有毒流体介质，设计压力P＜1.0Mpa 且设计温度＜400℃的管道及输送非可燃、无毒流体介质，设计压力P＜4.0Mpa且设计温度＜400℃的工业管道工程的施工。 2 引用标准 工业安装分项工程质量检验评定标准 工业金属管道工程施工及验收规范 工业金属管道工程质量检验评定标准 工业设备及管道绝热工程质量检验评定标准 现场设备、工业管道焊接工程施工及验收规范 压力管道安全管理与监察规定 上海市劳动保护监察条例 上海市压力管道安装单位资格认可管理暂行规定 沪劳保锅发 3 主要技术要求 3.1 材料要求 3.1.1 管道组成件及管道支承件必须具有产品合格证或质保书。对特殊产品还应具有相应的技术文件。 3.1.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定。工程施工人员应按国家现行标准进行外观检查，严禁不合格产品的使用。 2 3.1.3 材料应按施工阶段分批进场，对送到现场的材料应根据材质和规格的不同分别存放，妥善保管，并做好标识，以免产生错用事故。 3.1.4 管道阀门应按设计要求及规范规定，进行壳体压力试验和密封试验，不合格的不得使用。 3.2 主要机具 3.2.1 常用机具：人字梯、竹梯、三脚架、龙门轧头、台虎钳、钢锯、榔头、扳头、锉刀、水平尺、圆规、钢卷尺、角尺、手电钻、台钻、砂轮切割机、弯管机、手弧焊机、氩弧焊机等。 3.2.2 专用机具：管子铰板、管子钳、试压泵、套丝机、坡口机等。 3.3 施工准备 3.3.1 施工前必须认真熟悉施工图纸和有关技术资料，对工艺流程、工作介质、压力、温度等工艺条件和所使用的材料及附件的材质、型号、规格了解清楚。 3.3.2 施工前应根据施工图纸，并结合现场实际情况，确定管路的合理走向，并应核对预留孔的座标位置及尺寸，是否正确，有无遗漏，发现问题应及时协调解决。 3.3.3 在管道密集的部位，应注意交错情况，并画出管道空间交错草图，并选择合理的支、吊架形式。 3.3.4 在正式动工前，必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术等要求，并在施工过程中严格执行。 3.4 操作工艺 3.4.1 工艺流程图 3 3.4.2 管道加工 3.4.2.1 管子切割：管子宜采用机械方法切割，切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、溶渣、氧化物、铁屑等 。 3.4.2.2 弯管制作 3.4.2.2.1 弯管宜采用壁厚为正公差的管子制作。弯管可采用冷弯或热...
