路灯施工技术规范标准说明

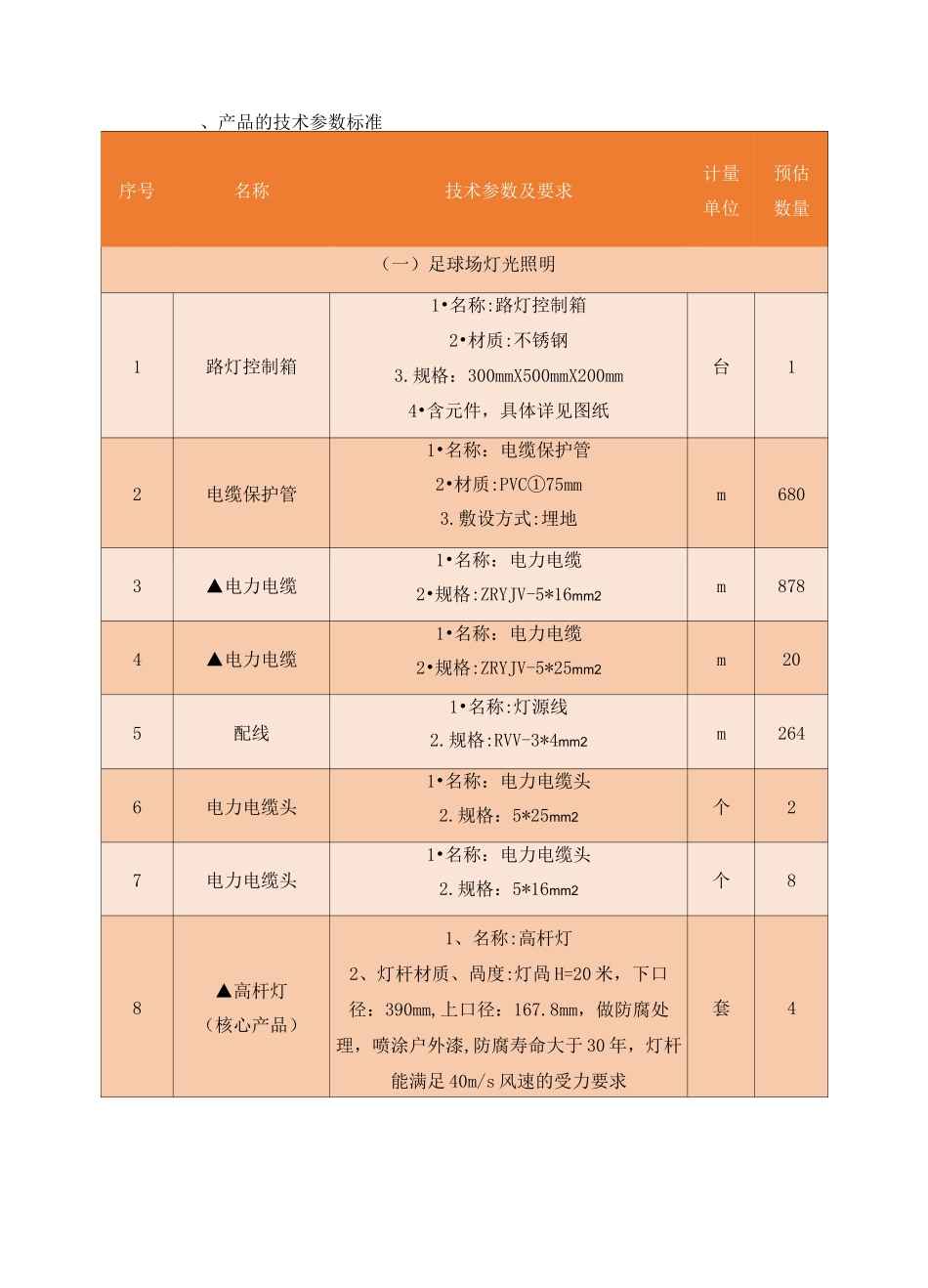

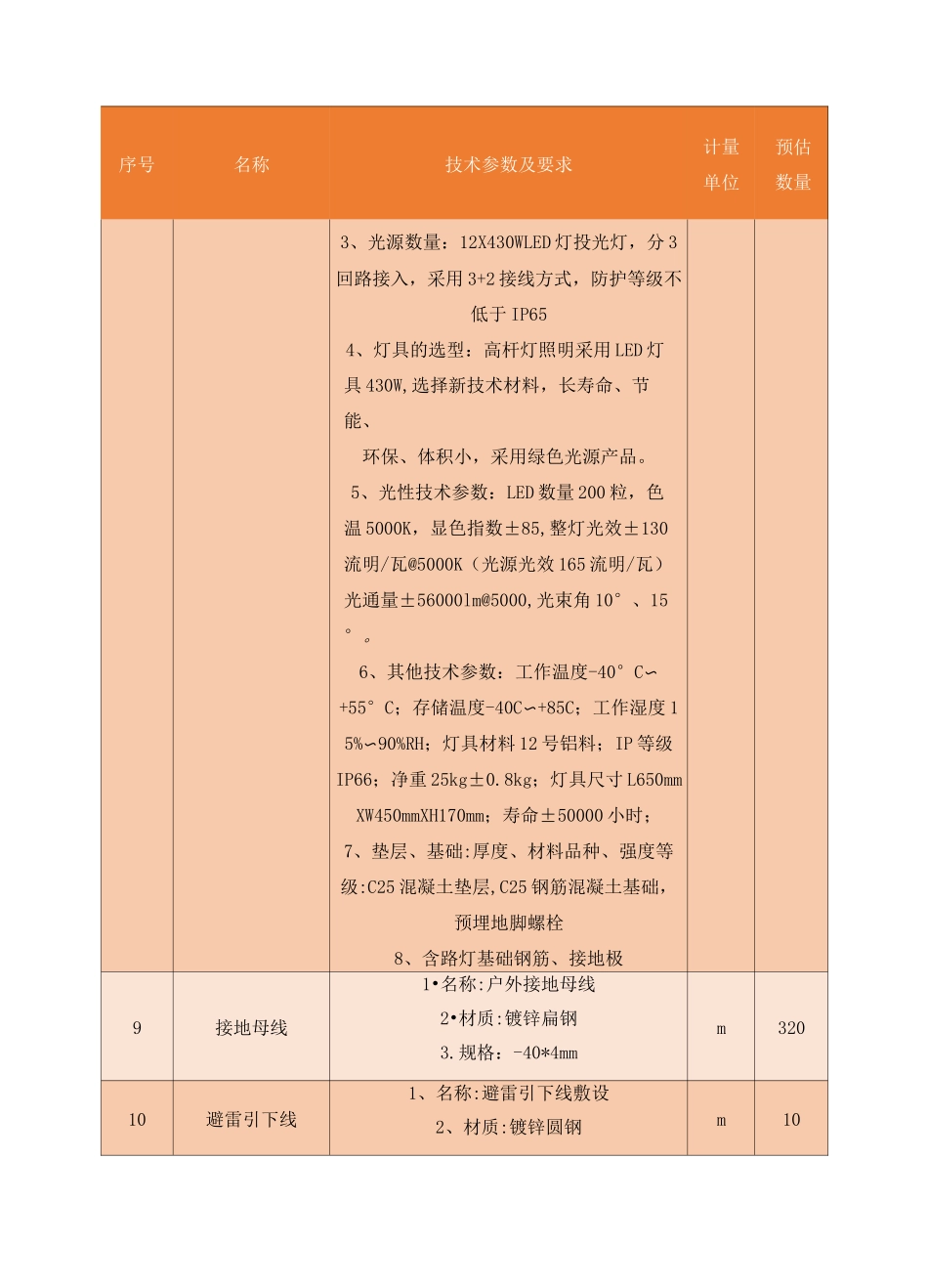

、产品的技术参数标准序号名称技术参数及要求计量单位预估数量（一）足球场灯光照明1路灯控制箱1•名称:路灯控制箱2•材质:不锈钢3.规格：300mmX500mmX200mm4•含元件，具体详见图纸台12电缆保护管1•名称：电缆保护管2•材质:PVC①75mm3.敷设方式:埋地m6803▲电力电缆1•名称：电力电缆2•规格:ZRYJV-5*16mm2m8784▲电力电缆1•名称：电力电缆2•规格:ZRYJV-5*25mm2m205配线1•名称:灯源线2.规格:RVV-3*4mm2m2646电力电缆头1•名称：电力电缆头2.规格：5*25mm2个27电力电缆头1•名称：电力电缆头2.规格：5*16mm2个88▲高杆灯（核心产品）1、名称:高杆灯2、灯杆材质、咼度:灯咼 H=20 米，下口径：390mm,上口径：167.8mm，做防腐处理，喷涂户外漆,防腐寿命大于 30 年，灯杆能满足 40m/s 风速的受力要求套4序号名称技术参数及要求计量单位预估数量3、光源数量：12X430WLED 灯投光灯，分 3回路接入，采用 3+2 接线方式，防护等级不低于 IP654、灯具的选型：高杆灯照明采用 LED 灯具 430W,选择新技术材料，长寿命、节能、环保、体积小，采用绿色光源产品。5、光性技术参数：LED 数量 200 粒，色温 5000K，显色指数±85,整灯光效±130流明/瓦@5000K（光源光效 165 流明/瓦）光通量±56000lm@5000,光束角 10°、15°。6、其他技术参数：工作温度-40°C〜+55°C；存储温度-40C〜+85C；工作湿度 15%〜90%RH；灯具材料 12 号铝料；IP 等级IP66；净重 25kg±0.8kg；灯具尺寸 L650mmXW450mmXH170mm；寿命±50000 小时；7、垫层、基础:厚度、材料品种、强度等级:C25 混凝土垫层,C25 钢筋混凝土基础，预埋地脚螺栓8、含路灯基础钢筋、接地极9接地母线1•名称:户外接地母线2•材质:镀锌扁钢3.规格：-40*4mmm32010避雷引下线1、名称:避雷引下线敷设2、材质:镀锌圆钢m10序号名称技术参数及要求计量单位预估数量3、规格：① 16mm4、安装形式:明装11接地极1•名称:角钢接地极2•材质：50*5,L=2500mm根3212接地装置1、接地装置调试组413送配电装置系统1、名称:送配电装置系统调试2、电压（KV）:1kV 以下交流供电（综合）系统114手孔井1.材料品种:砖砌手孔井2.净空规格尺寸:700mm*500mm*900mm3.盖板材质、规格:钢筋混凝土盖板4.垫层:材料品种、厚度:100mm 厚 C10 素砼垫层5.井壁厚:120mm6.其他详见图纸座915挖基坑土方1、土壤类别:一、二类土2、挖土深度:3m 以内3、人工辅助挖掘机挖沟槽、基坑土方m3639.6816挖沟槽土方1、土壤类别...
