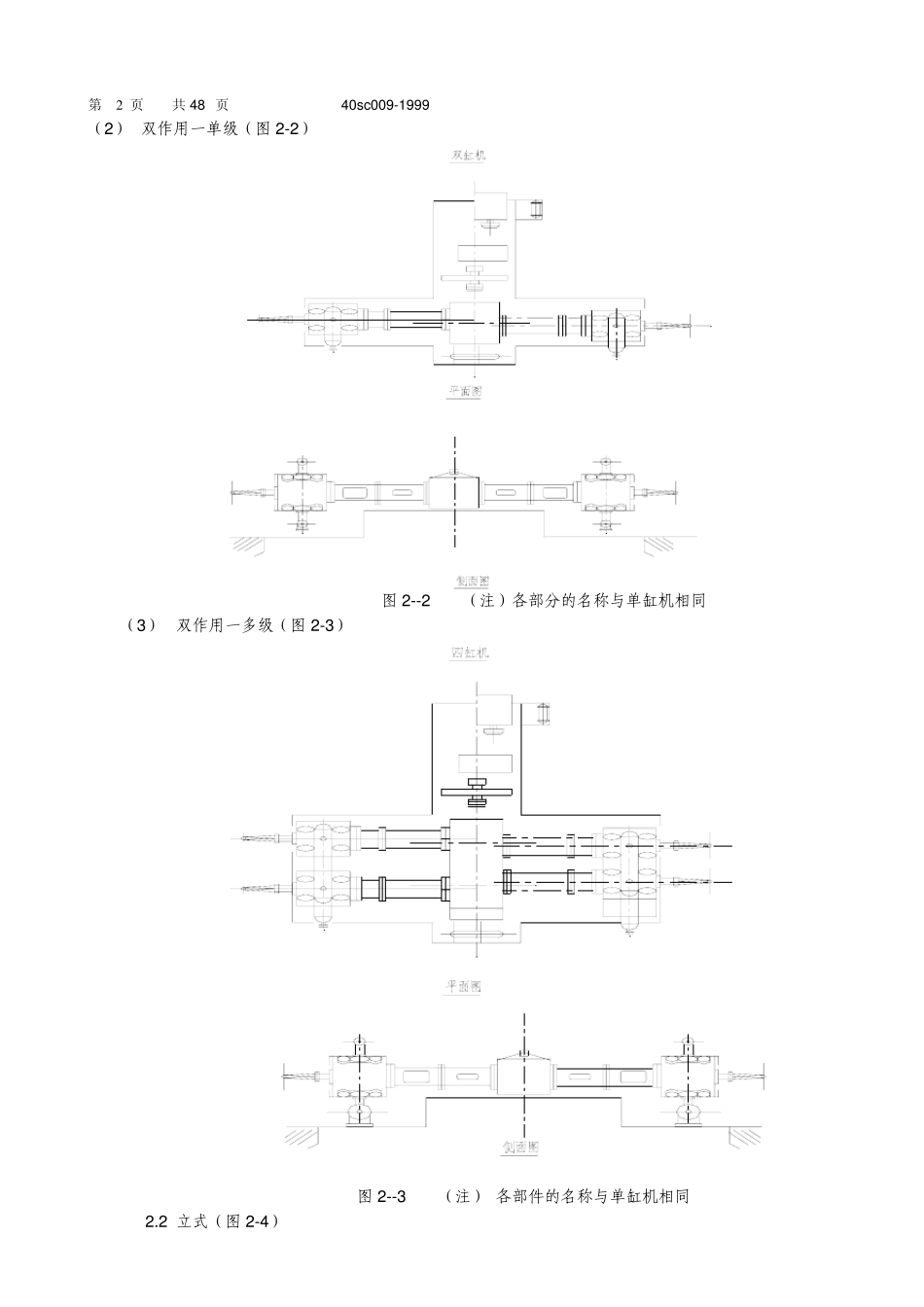

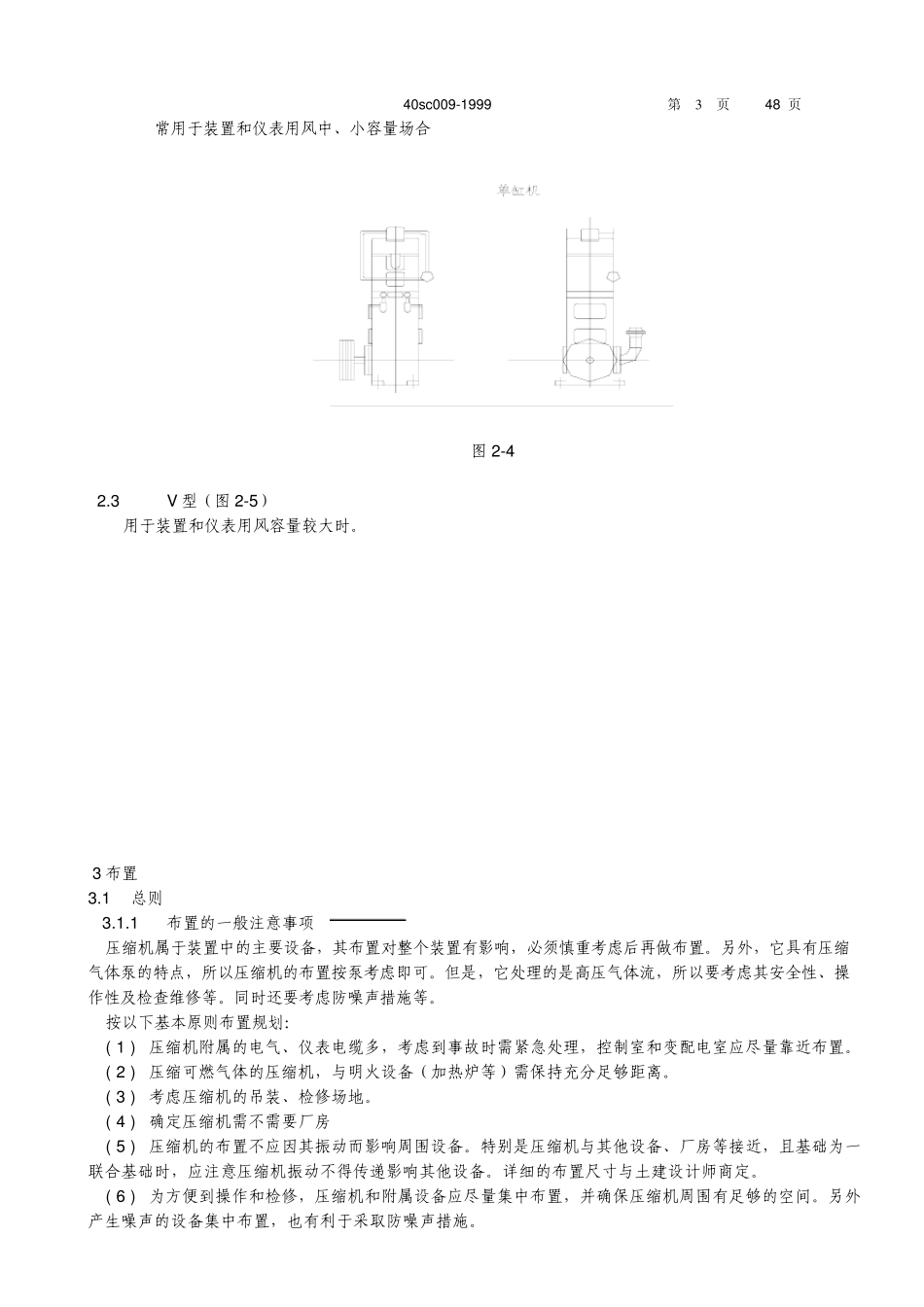

中 国 石 化 洛阳石油化工工程公司 公 司 标 准 压缩机配管设计 40sc009-1999 代替: 第 1 页 共 48 页 编 制 陈勇军 校 对 谢林章 审 核 李苏秦 1、适用范围 1.1 本设计规定适用于炼油和一般化工装置的往复式压缩机、 压缩机辅助设备及蒸汽轮机的管道布置。 1.2 一般的通用事项参阅“管道布置设计总则” 2、压缩机的种类 往复式压缩机依靠活塞的往复运动将气体升压，一般用作小容量的高压压缩机。压缩机的种类按汽缸布置有卧式、立式、W 型、V 型、对置式及对称平衡式等。按压缩方式又可分为单作用式和双作用式。按压缩级数可分为单级及多级。 下面列出常用的型式和外形。 2.1 卧式 循环氢气或丙烷气等高压工艺气体管道多采用此种型式。 （1） 单作用一单级（图 2-1） 第 2 页 共 48 页 40sc009-1999 （2） 双作用一单级（图 2-2） 图 2--2 （注）各部分的名称与单缸机相同 （3） 双作用一多级（图 2-3） 图 2--3 （注） 各部件的名称与单缸机相同 2.2 立式（图 2-4） 40sc009-1999 第 3 页 48 页 常用于装置和仪表用风中、小容量场合 图 2-4 2.3 V 型（图 2-5） 用于装置和仪表用风容量较大时。 3 布置 3.1 总则 3.1.1 布置的一般注意事项 压缩机属于装置中的主要设备，其布置对整个装置有影响，必须慎重考虑后再做布置。另外，它具有压缩气体泵的特点，所以压缩机的布置按泵考虑即可。但是，它处理的是高压气体流，所以要考虑其安全性、操作性及检查维修等。同时还要考虑防噪声措施等。 按以下基本原则布置规划： ( 1 ) 压缩机附属的电气、仪表电缆多，考虑到事故时需紧急处理，控制室和变配电室应尽量靠近布置。 ( 2 ) 压缩可燃气体的压缩机，与明火设备（加热炉等）需保持充分足够距离。 ( 3 ) 考虑压缩机的吊装、检修场地。 ( 4 ) 确定压缩机需不需要厂房 ( 5 ) 压缩机的布置不应因其振动而影响周围设备。特别是压缩机与其他设备、厂房等接近，且基础为一联合基础时，应注意压缩机振动不得传递影响其他设备。详细的布置尺寸与土建设计师商定。 ( 6 ) 为方便到操作和检修，压缩机和附属设备应尽量集中布置，并确保压缩机周围有足够的空间。另外产生噪声的设备集中布置，也有利于采取防噪声措施。 第 4 页 共 48 页 40sc009-1999 ( 7 ) 确保压缩机附属设备（润滑装置、现场表仪盘、吸入罐和后冷器等）的布置空间...
