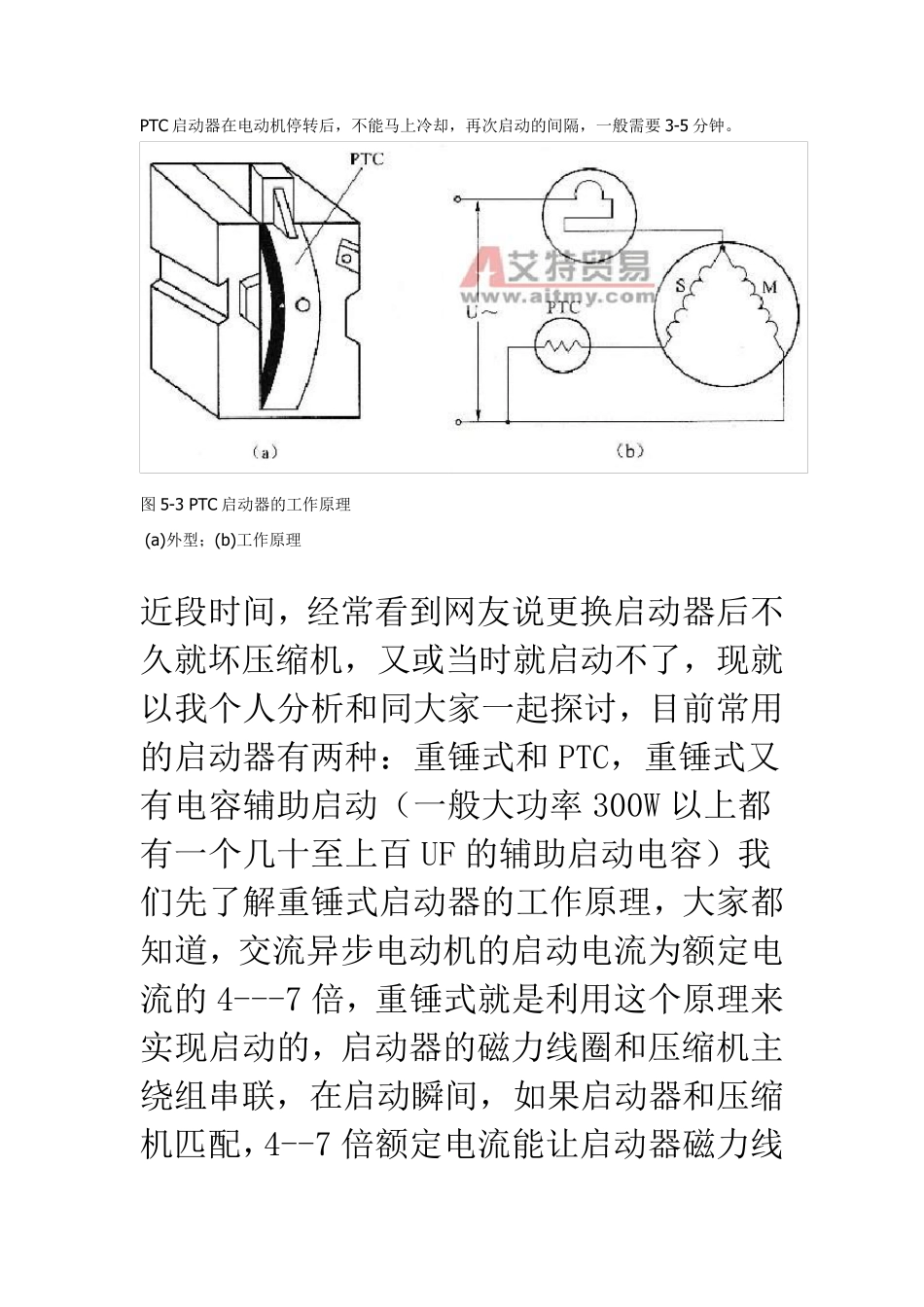

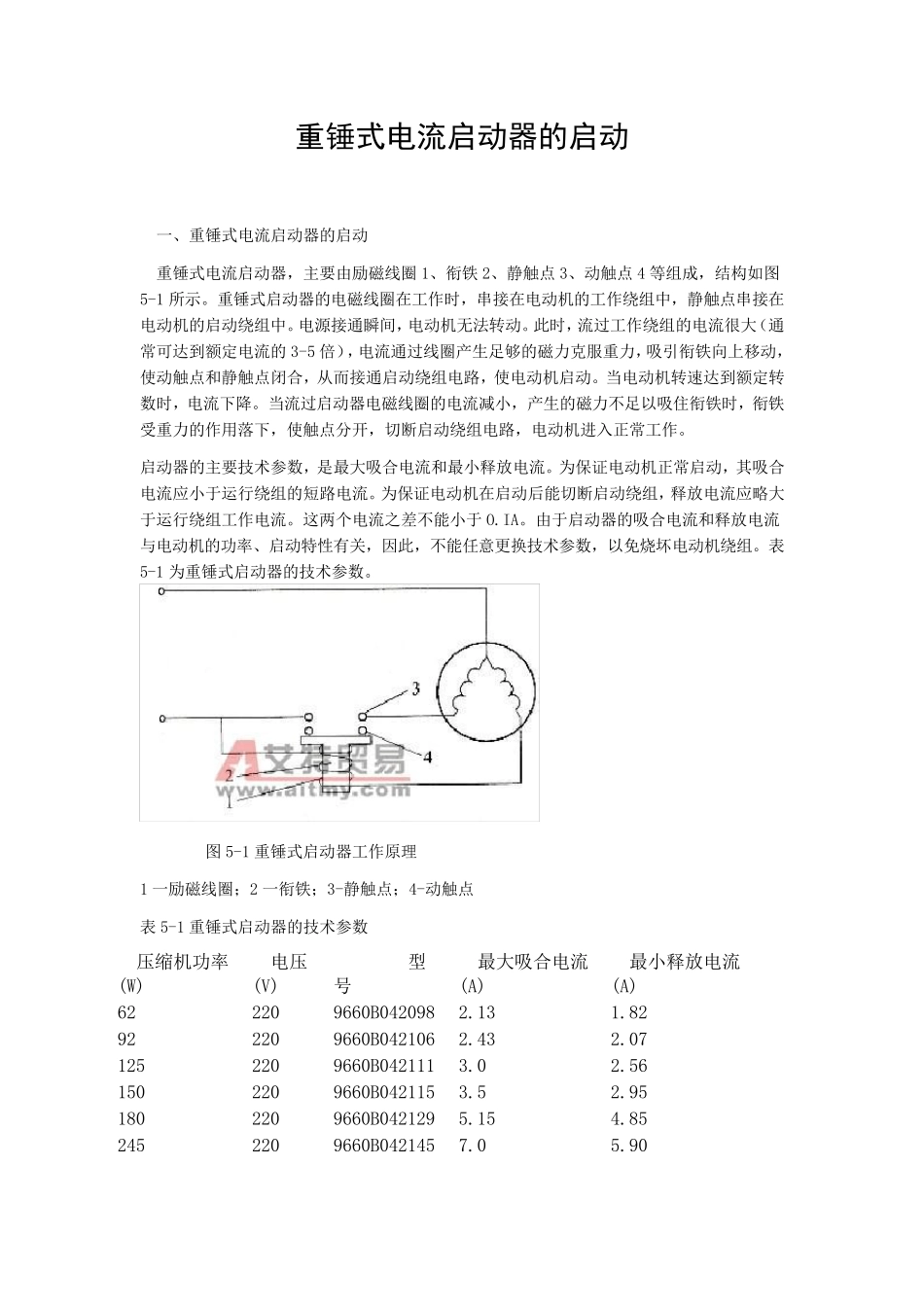

重锤式电流启动器的启动 一、重锤式电流启动器的启动 重锤式电流启动器,主要由励磁线圈 1、衔铁 2、静触点 3、动触点 4 等组成,结构如图5-1 所示。重锤式启动器的电磁线圈在工作时,串接在电动机的工作绕组中,静触点串接在电动机的启动绕组中。电源接通瞬间,电动机无法转动。此时,流过工作绕组的电流很大(通常可达到额定电流的 3-5 倍),电流通过线圈产生足够的磁力克服重力,吸引衔铁向上移动,使动触点和静触点闭合,从而接通启动绕组电路,使电动机启动。当电动机转速达到额定转数时,电流下降。当流过启动器电磁线圈的电流减小,产生的磁力不足以吸住衔铁时,衔铁受重力的作用落下,使触点分开,切断启动绕组电路,电动机进入正常工作。 启动器的主要技术参数,是最大吸合电流和最小释放电流。为保证电动机正常启动,其吸合电流应小于运行绕组的短路电流。为保证电动机在启动后能切断启动绕组,释放电流应略大于运行绕组工作电流。这两个电流之差不能小于 O.IA。由于启动器的吸合电流和释放电流与电动机的功率、启动特性有关,因此,不能任意更换技术参数,以免烧坏电动机绕组。表5-1 为重锤式启动器的技术参数。 图 5-1 重锤式启动器工作原理 1 一励磁线圈;2 一衔铁;3-静触点;4-动触点 表 5-1 重锤式启动器的技术参数 压缩机功率(W) 电压(V) 型 号 最大吸合电流(A) 最小释放电流(A) 62 220 9660B042098 2.13 1.82 92 220 9660B042106 2.43 2.07 125 220 9660B042111 3.0 2.56 150 220 9660B042115 3.5 2.95 180 220 9660B042129 5.15 4.85 245 220 9660B042145 7.0 5.90 PTC 启动器的启动 一、PTC 启动器的启动 PTC 启动器,实际上是以钛酸钡(BaTiO2)掺合微量的稀土元素经陶瓷工艺制成的一种半导体晶体元件,PTC 元件的电阻温度关系曲线如图 5-2 所示。由图可见,在 100℃以下,器件呈低阻导通状态。在居里点 Tc 以上,其阻值随温度的升高增大极快。在温度升到 150℃时,阴值可达 20kΩ 左右,即相当于器件的“关”状态。PTC 的电阻温度特性正好满足单相电动机启动的要求,称为开关型 PTC 元件。 图 5-2 PTC 的电阻与温度关系曲线 PTC 启动器的工作原理如图 5-3 所示。PTC 启动器与电动机启动绕组并联接人电路,在电路接通的一瞬间,由于 PTC 元件刚刚通过电流,产生的热量很少,温度较低,电阻很小,处于导通状态,因此启动绕组与运行绕...
