压铸模具术语

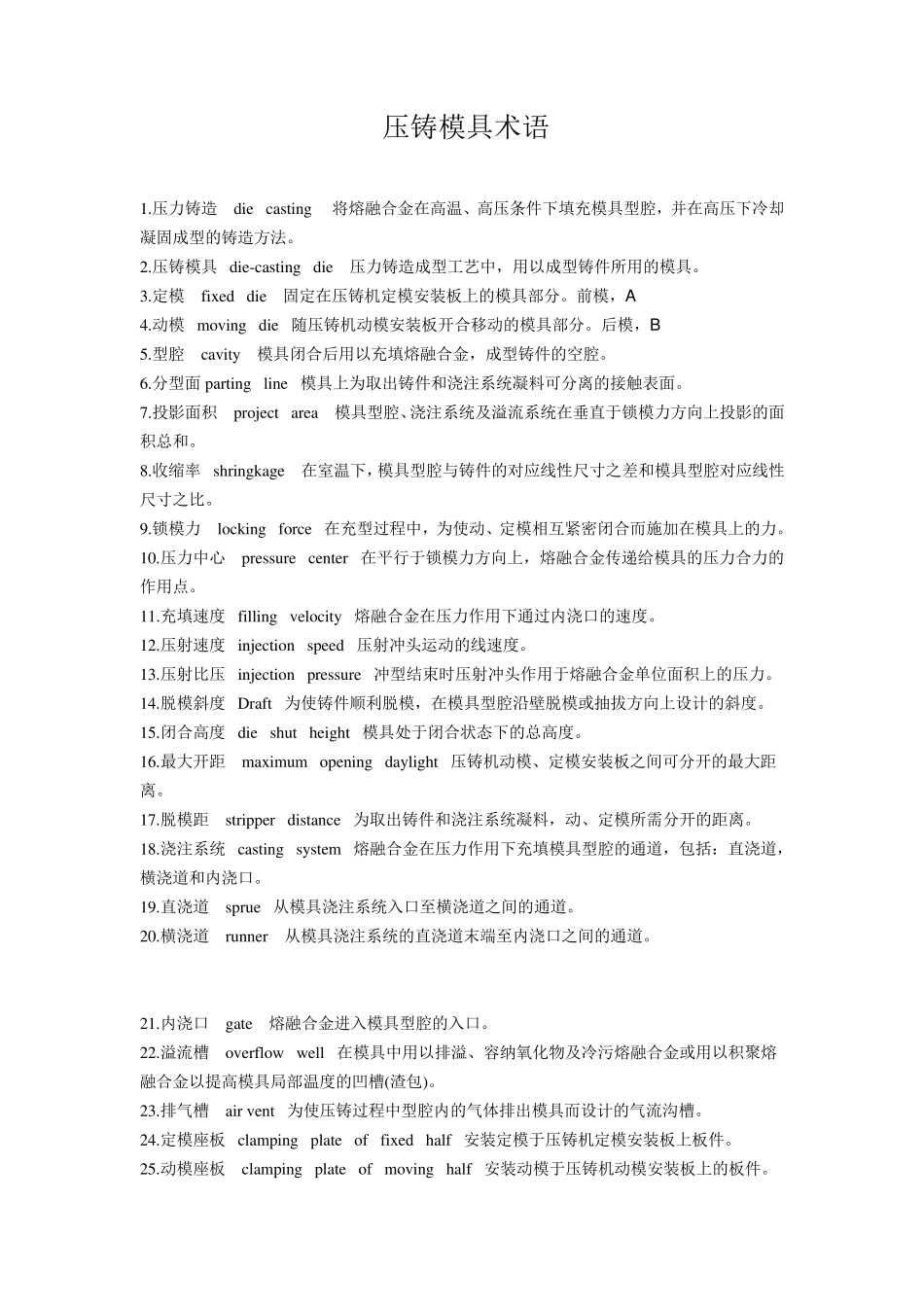

压铸模具术语 1.压力铸造 die casting 将熔融合金在高温、高压条件下填充模具型腔，并在高压下冷却凝固成型的铸造方法。 2.压铸模具 die-casting die 压力铸造成型工艺中，用以成型铸件所用的模具。 3.定模 fixed die 固定在压铸机定模安装板上的模具部分。前模，A 4.动模 moving die 随压铸机动模安装板开合移动的模具部分。后模，B 5.型腔 cavity 模具闭合后用以充填熔融合金，成型铸件的空腔。 6.分型面 parting line 模具上为取出铸件和浇注系统凝料可分离的接触表面。 7.投影面积 project area 模具型腔、浇注系统及溢流系统在垂直于锁模力方向上投影的面积总和。 8.收缩率 shringkage 在室温下，模具型腔与铸件的对应线性尺寸之差和模具型腔对应线性尺寸之比。 9.锁模力 locking force 在充型过程中，为使动、定模相互紧密闭合而施加在模具上的力。 10.压力中心 pressure center 在平行于锁模力方向上，熔融合金传递给模具的压力合力的作用点。 11.充填速度 filling velocity 熔融合金在压力作用下通过内浇口的速度。 12.压射速度 injection speed 压射冲头运动的线速度。 13.压射比压 injection pressure 冲型结束时压射冲头作用于熔融合金单位面积上的压力。 14.脱模斜度 Draft 为使铸件顺利脱模，在模具型腔沿壁脱模或抽拔方向上设计的斜度。 15.闭合高度 die shut height 模具处于闭合状态下的总高度。 16.最大开距 maximum opening daylight 压铸机动模、定模安装板之间可分开的最大距离。 17.脱模距 stripper distance 为取出铸件和浇注系统凝料，动、定模所需分开的距离。 18.浇注系统 casting system 熔融合金在压力作用下充填模具型腔的通道，包括：直浇道，横浇道和内浇口。 19.直浇道 sprue 从模具浇注系统入口至横浇道之间的通道。 20.横浇道 runner 从模具浇注系统的直浇道末端至内浇口之间的通道。 21.内浇口 gate 熔融合金进入模具型腔的入口。 22.溢流槽 overflow well 在模具中用以排溢、容纳氧化物及冷污熔融合金或用以积聚熔融合金以提高模具局部温度的凹槽(渣包)。 23.排气槽 air vent 为使压铸过程中型腔内的气体排出模具而设计的气流沟槽。 24.定模座板 clamping plate of fixed half 安装定模于压铸机定模安装板上板件。 25.动模座板 clamping plate of moving half 安装动模于压铸机动模安装板上的板件。 ...
