压铸模具设计和制造手册

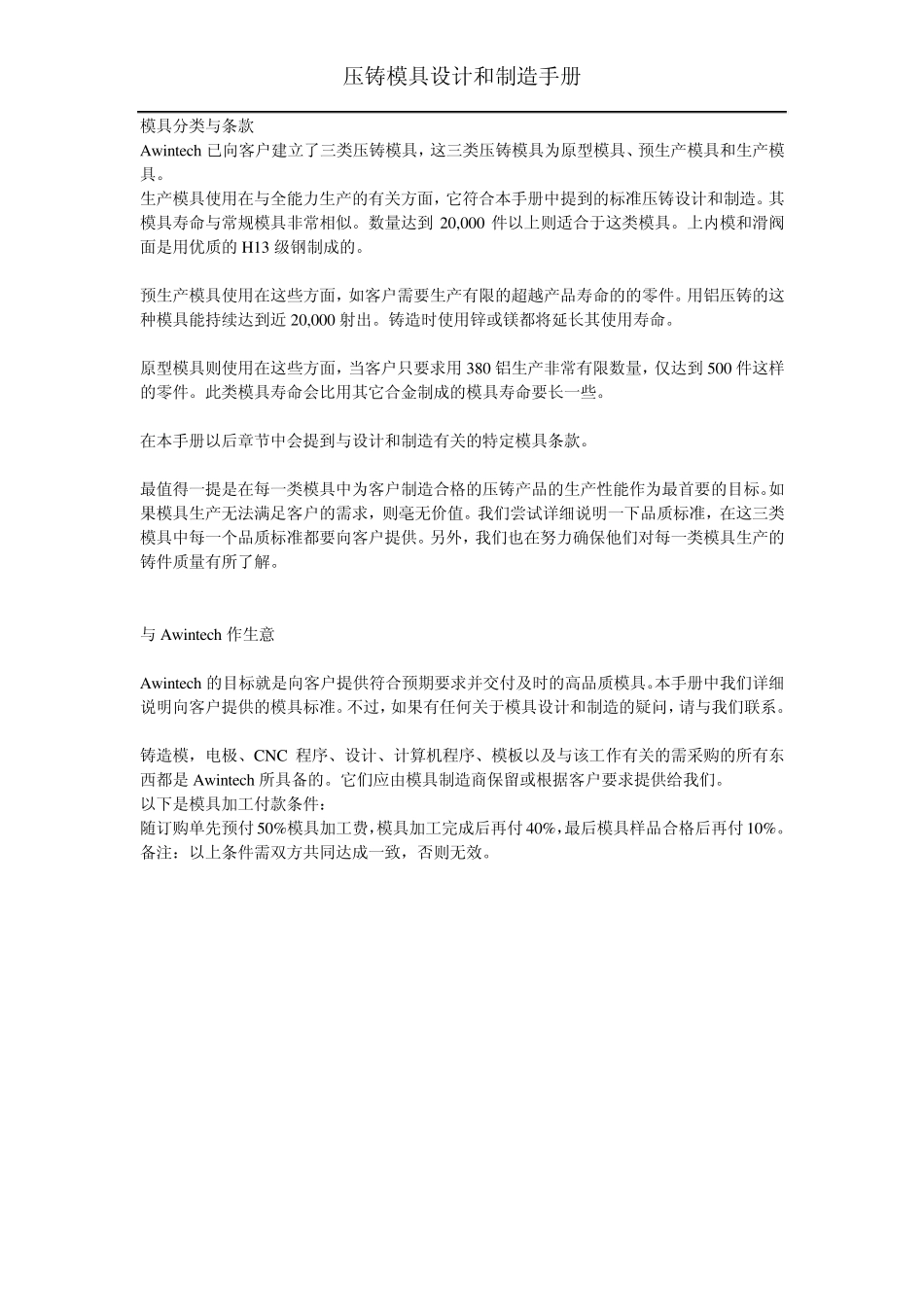

压铸模具设计和制造手册_第1页
1/18

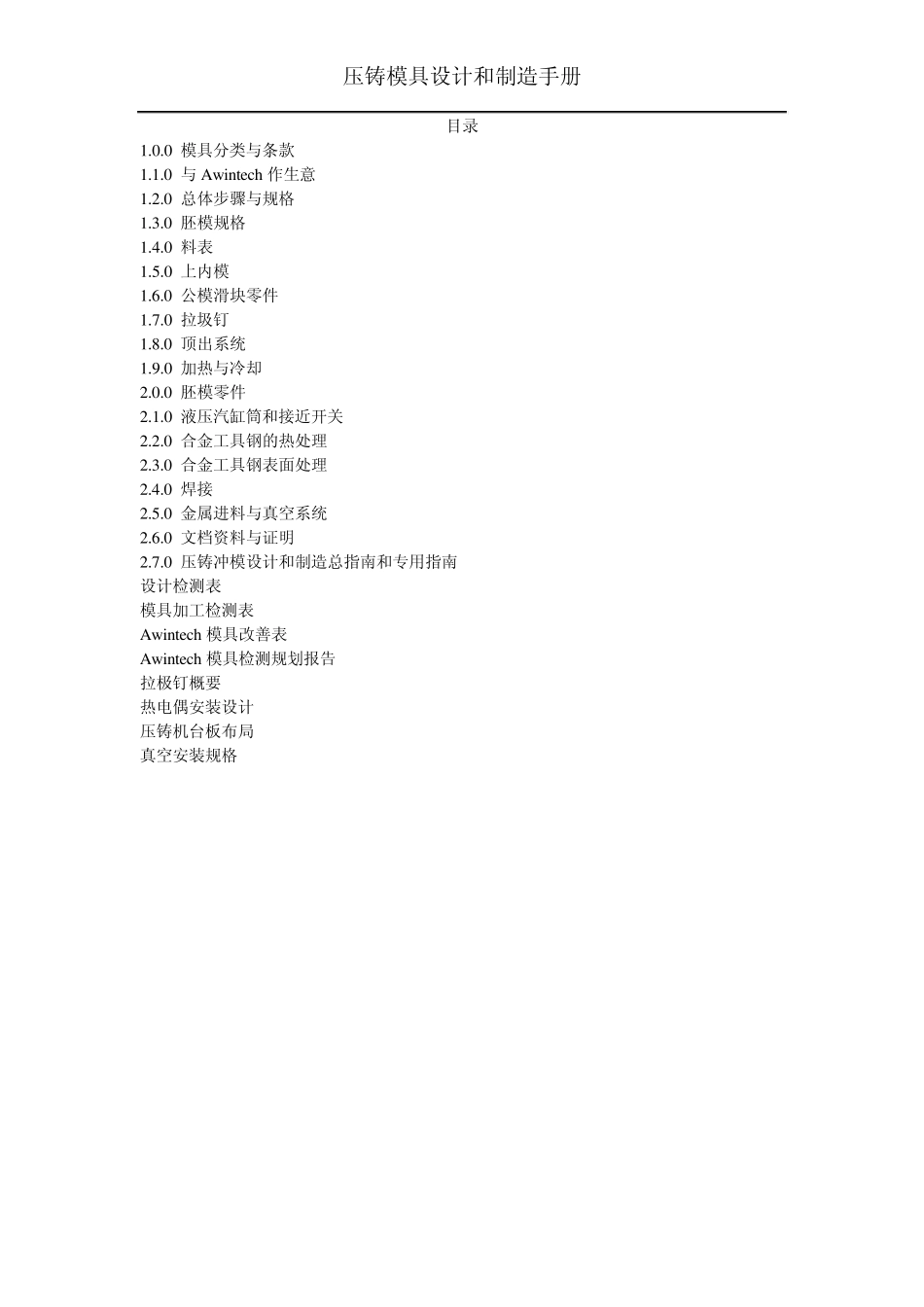

压铸模具设计和制造手册_第2页
2/18

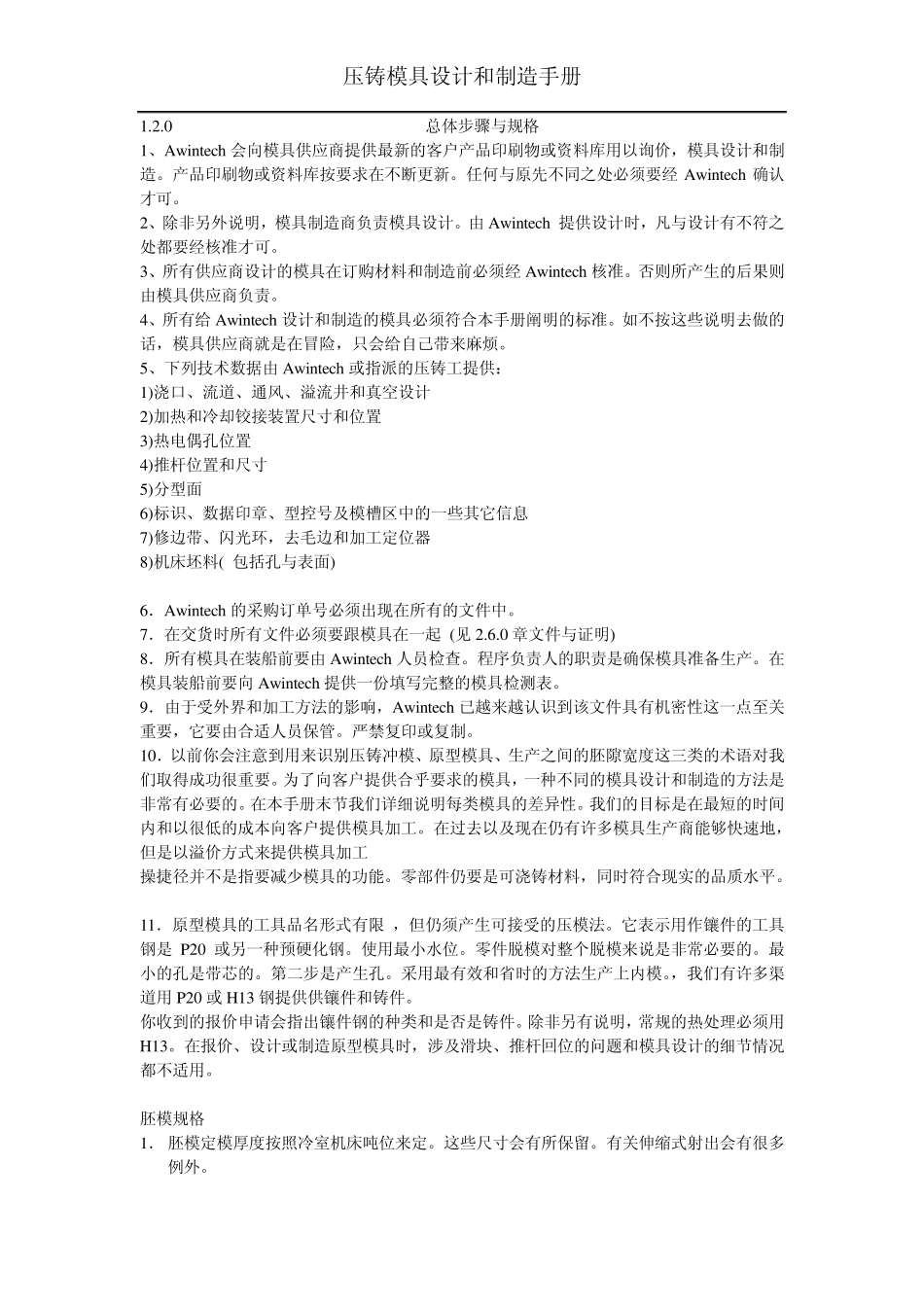

压铸模具设计和制造手册_第3页
3/18
压铸模具设计和制造手册 模具分类与条款 Aw intech 已向客户建立了三类压铸模具,这三类压铸模具为原型模具、预生产模具和生产模具。 生产模具使用在与全能力生产的有关方面,它符合本手册中提到的标准压铸设计和制造。其模具寿命与常规模具非常相似。数量达到 20,000 件以上则适合于这类模具。上内模和滑阀面是用优质的 H13 级钢制成的。 预生产模具使用在这些方面,如客户需要生产有限的超越产品寿命的的零件。用铝压铸的这种模具能持续达到近 20,000 射出。铸造时使用锌或镁都将延长其使用寿命。 原型模具则使用在这些方面,当客户只要求用 380 铝生产非常有限数量,仅达到 500 件这样的零件。此类模具寿命会比用其它合金制成的模具寿命要长一些。 在本手册以后章节中会提到与设计和制造有关的特定模具条款。 最值得一提是在每一类模具中为客户制造合格的压铸产品的生产性能作为最首要的目标。如果模具生产无法满足客户的需求,则毫无价值。我们尝试详细说明一下品质标准,在这三类模具中每一个品质标准都要向客户提供。另外,我们也在努力确保他们对每一类模具生产的铸件质量有所了解。 与Aw intech 作生意 Aw intech 的目标就是向客户提供符合预期要求并交付及时的高品质模具。本手册中我们详细说明向客户提供的模具标准。不过,如果有任何关于模具设计和制造的疑问,请与我们联系。 铸造模,电极、CNC 程序、设计、计算机程序、模板以及与该工作有关的需采购的所有东西都是 Aw intech 所具备的。它们应由模具制造商保留或根据客户要求提供给我们。 以下是模具加工付款条件: 随订购单先预付 50%模具加工费,模具加工完成后再付 40%,最后模具样品合格后再付 10%。 备注:以上条件需双方共同达成一致,否则无效。 压铸模具设计和制造手册 目录 1.0.0 模具分类与条款 1.1.0 与Aw intech 作生意 1.2.0 总体步骤与规格 1.3.0 胚模规格 1.4.0 料表 1.5.0 上内模 1.6.0 公模滑块零件 1.7.0 拉圾钉 1.8.0 顶出系统 1.9.0 加热与冷却 2.0.0 胚模零件 2.1.0 液压汽缸筒和接近开关 2.2.0 合金工具钢的热处理 2.3.0 合金工具钢表面处理 2.4.0 焊接 2.5.0 金属进料与真空系统 2.6.0 文档资料与证明 2.7.0 压铸冲模设计和制造总指南和专用指南 设计检测表 模具加工检测表 Aw intech 模具改善表 Aw intech 模具检测规划报告 拉极钉概要 热电偶安装设计 压铸机台板...
