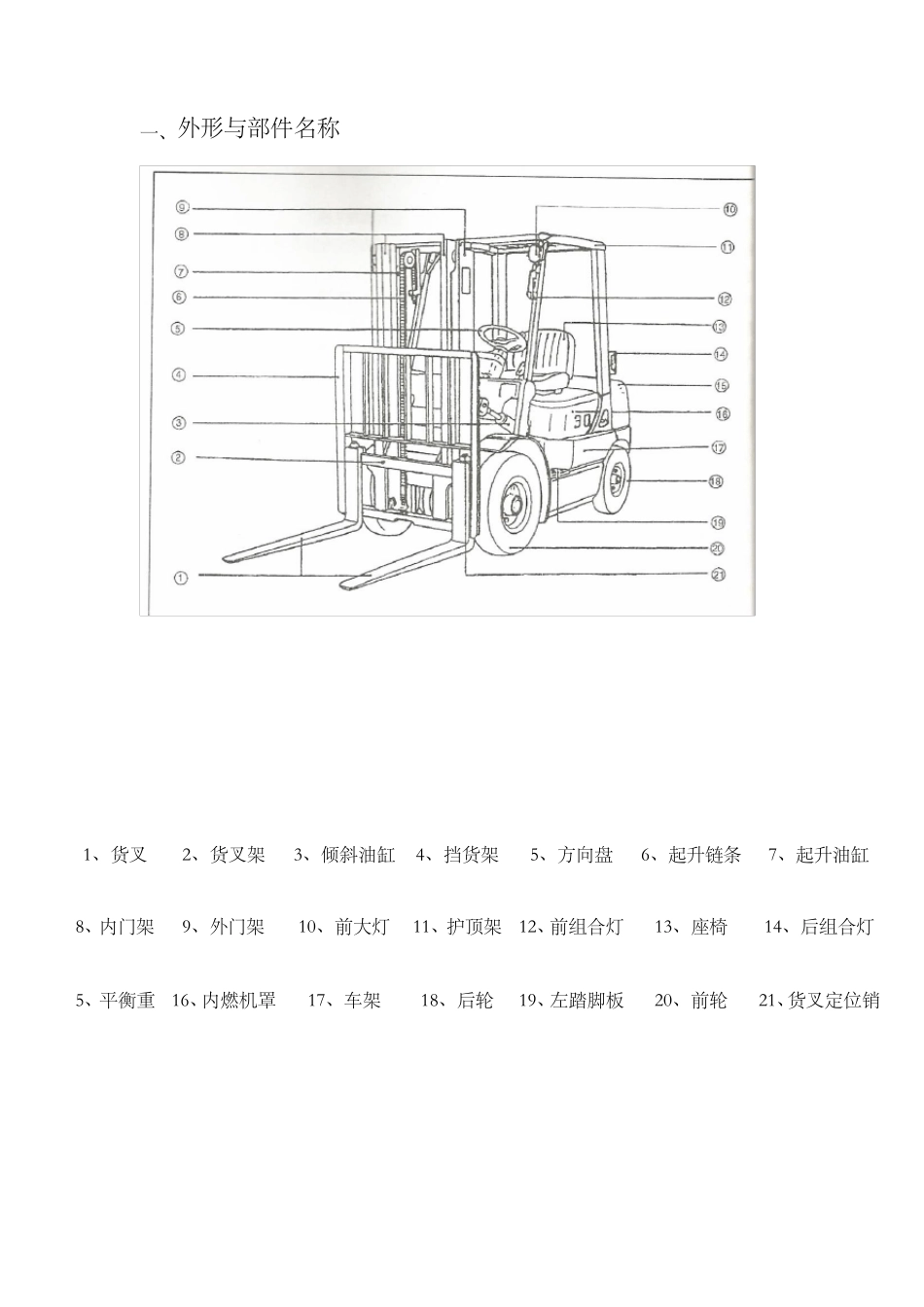

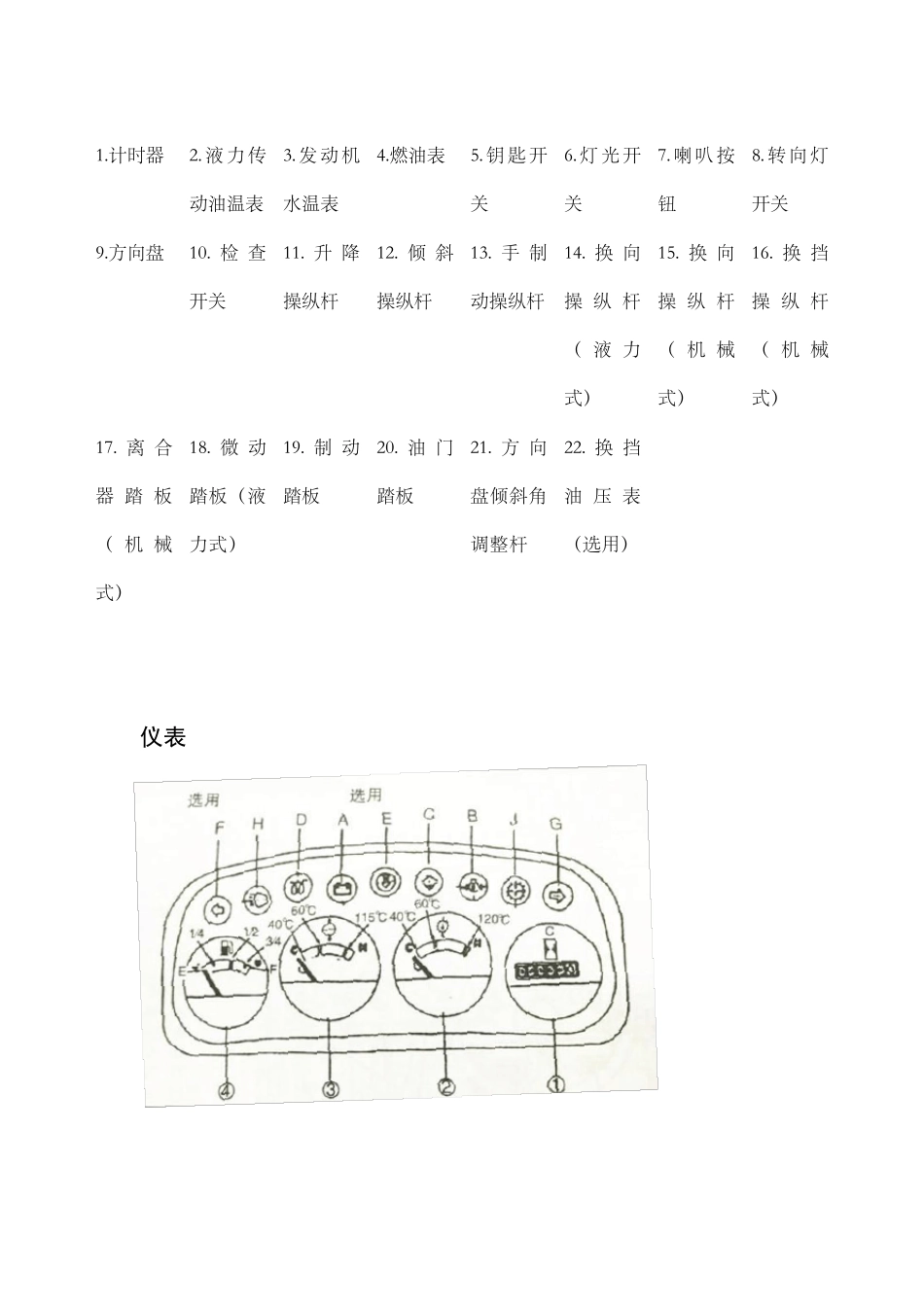

一 、 外 形 与 部 件 名 称 1、 货 叉 2、 货 叉 架 3、 倾 斜 油 缸 4、 挡 货 架 5、 方 向 盘 6、 起 升 链 条 7、 起 升 油 缸 8、 内 门 架 9、 外 门 架 10、 前 大 灯 11、 护 顶 架 12、 前 组 合 灯 13、 座 椅 14、 后 组 合 灯 5、 平 衡 重 16、 内 燃 机 罩 17、 车 架 18、 后 轮 19、 左 踏 脚 板 20、 前 轮 21、货 叉 定 位 销 1、 仪 表 与 操 纵 机 械 传 动 式 机 械 传 动 式 仪表 1.计 时 器 2. 液 力 传动 油 温 表 3. 发 动 机水 温 表 4.燃 油 表 5. 钥 匙 开关 6. 灯 光 开关 7. 喇 叭 按钮 8. 转 向 灯开 关 9.方 向 盘 10. 检查开 关 11. 升降操 纵 杆 12. 倾斜操 纵 杆 13. 手制动 操 纵 杆 14. 换向操纵杆（液力式 ） 15. 换向操纵杆（机械式 ） 16. 换挡操纵杆（机械式 ） 17. 离合器踏板（机械式 ） 18. 微动踏 板 （ 液力 式 ） 19. 制动踏 板 20. 油门踏 板 21. 方向盘 倾 斜 角调 整 杆 22. 换挡油压表（ 选 用 ） 计时表① 记 录 叉 车 的 运 行 时 间 ， 以 此 作 为 定 期 检 查 与 维 修 的 依 据 。 液力变速箱油温表②（仅液力叉车） 显 示 液 力 传 动 油 油 温 ， 在 正 常 情 况 下 ， 指 针 在 绿 色 范 围 内 （ 60— 120℃ ） 发动机水温表③ 显 示 发 动 机 的 冷 却 水 温 度 ， 在 正 常 情 况 下 ， 指 针 在60— 115℃ 范围 内 。 燃油表④ 显 示 燃 油 箱 内 的 燃 油 量 ， 制 针 织 在 刻 度 表 的 左 侧 表 示 油 空 了 ， 刻度 表 右 边1/4 处 为1/4 油 量 ， 3/4 处 表 示3/4 油 量 ， 右 边 终 点 表 示 满箱 油 。 注 意 如 果 指 针 在 红 色 范 围 内 ， 请 立 刻停 止 作 业 ， 降 低 发 动 机 速 度 以 冷 却 ，直 至 指 针 指 向 正 确 的 范 围 内 为 止 。 注 意 如 果 指 针 在 红 色 范 围 内 ， 请 立 刻 停止 作 业 ， 降 低 发 动 机 速 度 以 冷 却 ， 直 至指 针 指 回 到 白 色 区 域 内 为 止 。 注 ...
