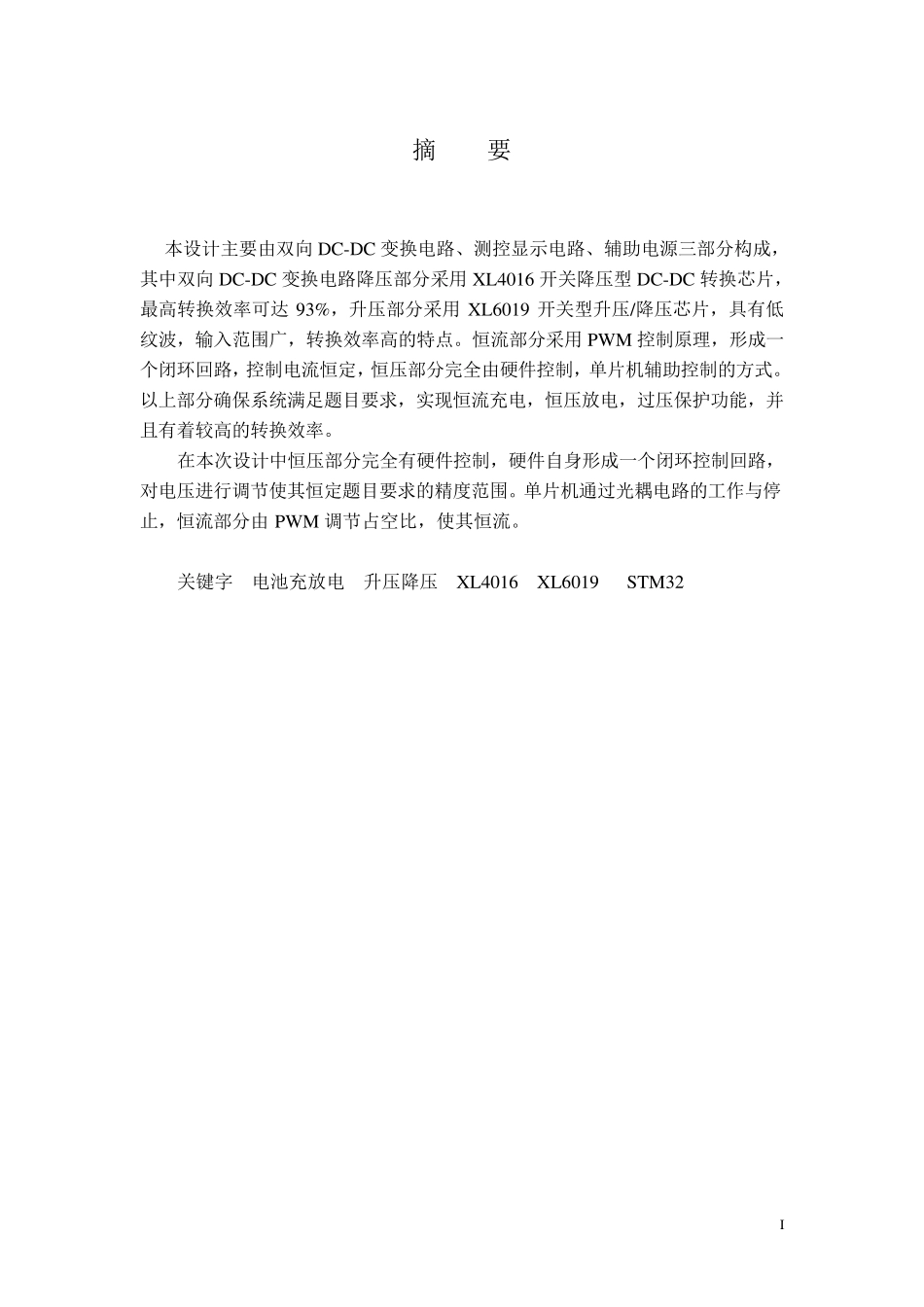

2 0 1 5 年全国大学生电子设计竞赛 双向 D C -D C 变换器（A 题） 2015 年8 月 15 日 I 摘 要 本设计主要由双向DC-DC 变换电路、测控显示电路、辅助电源三部分构成，其中双向DC-DC 变换电路降压部分采用 XL4016 开关降压型 DC-DC 转换芯片，最高转换效率可达 93%，升压部分采用 XL6019 开关型升压/降压芯片，具有低纹波，输入范围广，转换效率高的特点。恒流部分采用 PWM 控制原理，形成一个闭环回路，控制电流恒定，恒压部分完全由硬件控制，单片机辅助控制的方式。以上部分确保系统满足题目要求，实现恒流充电，恒压放电，过压保护功能，并且有着较高的转换效率。 在本次设计中恒压部分完全有硬件控制，硬件自身形成一个闭环控制回路，对电压进行调节使其恒定题目要求的精度范围。单片机通过光耦电路的工作与停止，恒流部分由PWM 调节占空比，使其恒流。 关键字 电池充放电 升压降压 XL4016 XL6019 STM32 II 目 录 一、系统方案 ................................................................. 1 1、双向 DC-DC 变换电路的论证与选择 .............................................................................. 1 2、测量控制方案和辅助电源的论证与选择 ......................................................................... 1 3、 控制方法的论证与选择 ................................................................................................... 1 二、系统理论分析与计算 ....................................................... 2 三、电路与程序设计 ........................................................... 3 1、电路的设计 ......................................................................................................................... 3 （1）系统总体框图 ......................................................................................................... 3 2、程序的设计 ......................................................................................................................... 5 （1）程序功能描述与设计思路 ..................................................................................... 5 （2）程序流程图 ..............................
