双通道音频功率放大器

双通道音频功率放大器_第1页
1/6
双通道音频功率放大器_第2页
2/6
双通道音频功率放大器_第3页
3/6

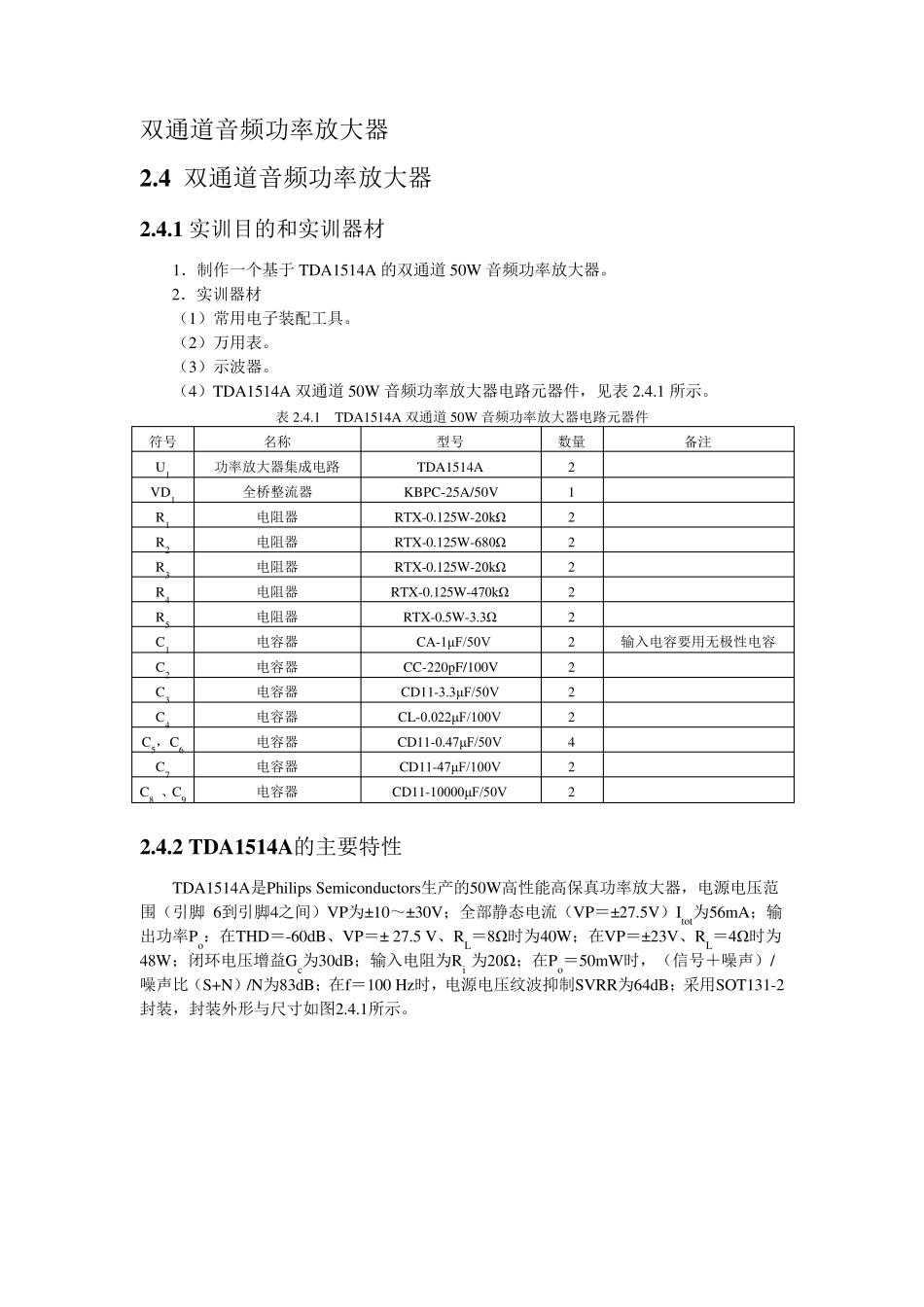

双通道音频功率放大器 2.4 双通道音频功率放大器 2.4.1 实训目的和实训器材 1.制作一个基于TDA1514A 的双通道50W 音频功率放大器。 2.实训器材 (1)常用电子装配工具。 (2)万用表。 (3)示波器。 (4)TDA1514A 双通道50W 音频功率放大器电路元器件,见表2.4.1 所示。 表2.4.1 TDA1514A 双通道50W 音频功率放大器电路元器件 符号 名称 型号 数量 备注 U1 功率放大器集成电路 TDA1514A 2 VD1 全桥整流器 KBPC-25A/50V 1 R1 电阻器 RTX-0.125W-20kΩ 2 R2 电阻器 RTX-0.125W-680Ω 2 R3 电阻器 RTX-0.125W-20kΩ 2 R4 电阻器 RTX-0.125W-470kΩ 2 R5 电阻器 RTX-0.5W-3.3Ω 2 C1 电容器 CA-1μF/50V 2 输入电容要用无极性电容 C2 电容器 CC-220pF/100V 2 C3 电容器 CD11-3.3μF/50V 2 C4 电容器 CL-0.022μF/100V 2 C5,C6 电容器 CD11-0.47μF/50V 4 C7 电容器 CD11-47μF/100V 2 C8 、C9 电容器 CD11-10000μF/50V 2 2.4.2 TDA1514A的主要特性 TDA1514A是Philips Semiconductors生产的50W高性能高保真功率放大器,电源电压范围(引脚 6到引脚4之间)VP为±10~±30V;全部静态电流(VP=±27.5V)Itot为56mA;输出功率Po:在THD=-60dB、VP=± 27.5 V、RL=8Ω时为40W;在VP=±23V、RL=4Ω时为48W;闭环电压增益Gc为30dB;输入电阻为Ri 为20Ω;在Po=50mW时,(信号+噪声)/噪声比(S+N)/N为83dB;在f=100 Hz时,电源电压纹波抑制SVRR为64dB;采用SOT131-2封装,封装外形与尺寸如图2.4.1所示。 图2.4.1 TDA1514A 封装外形与尺寸 2 .4 .3 双通道音频功率放大器电路结构 采用TDA1514A 构成的高保真功率放大器电路如图2.4.2 所示,音频信号从引脚端1 输入,输出端5 连接一个8Ω 扬声器,电源电压由全桥整流器整流滤波后提供。采用两个相同的电路结构可以构成一个双通道的高保真的音频功率放大器。 图2.4.2 TDA1514A 高保真功率放大器电路电原理图 2 .4 .4 双通道音频功率放大器制作步骤 1 . 印 制 电 路 板 制 作 按印制电路板设计要求,设计TDA1514A 高保真功率放大器电路的印制电路板图,一个参考设计[23]如图2.4.3 所示,选用两块6cm×7cm 单面环氧敷铜板。印制电路板制作过程请参考“全国大学生电子设计竞赛技能训练”一书。 图2.4.3 TDA1514A 功率放大器电路的元器件布局和印制电路板图 2 ....
