反击式破碎机

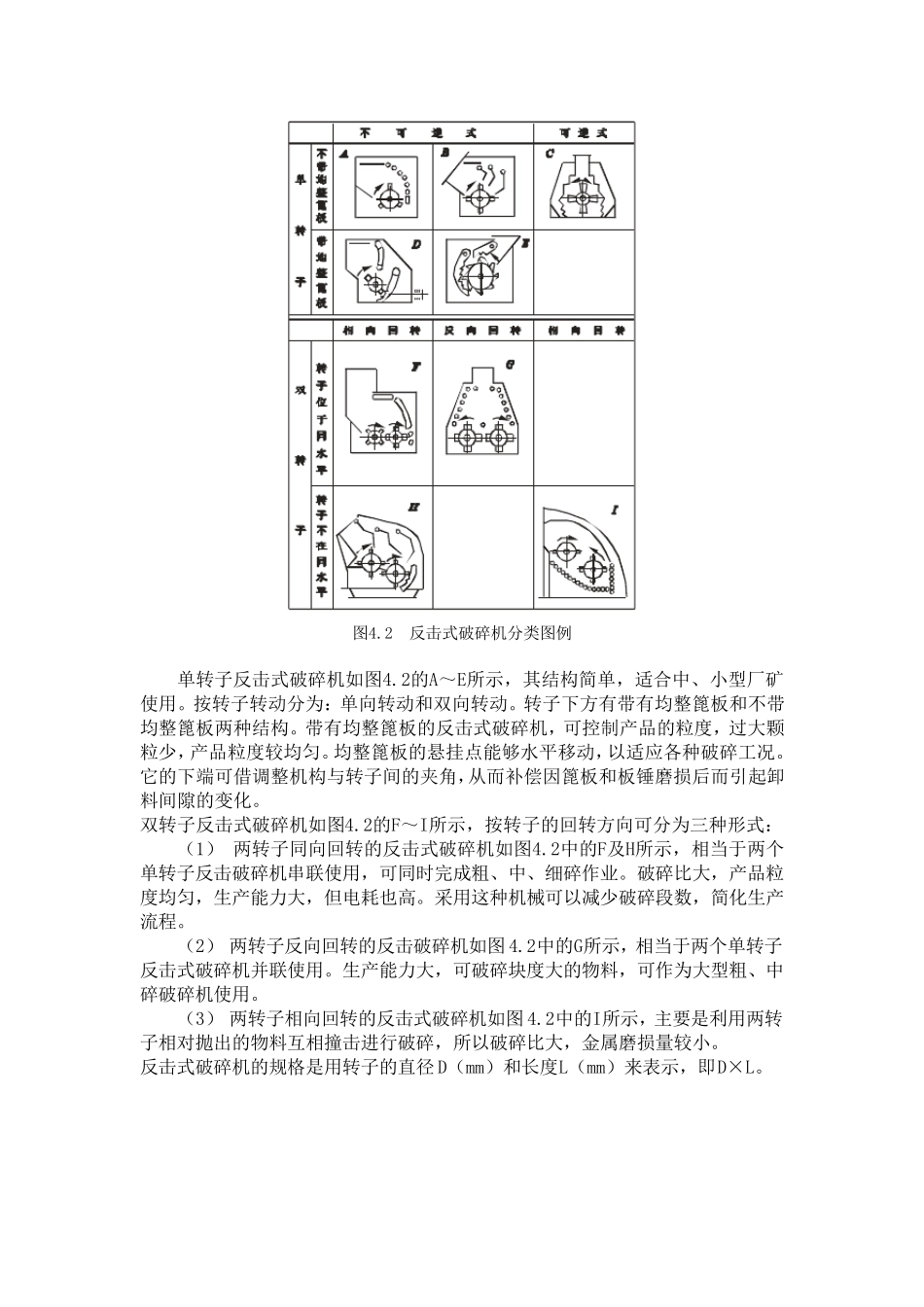

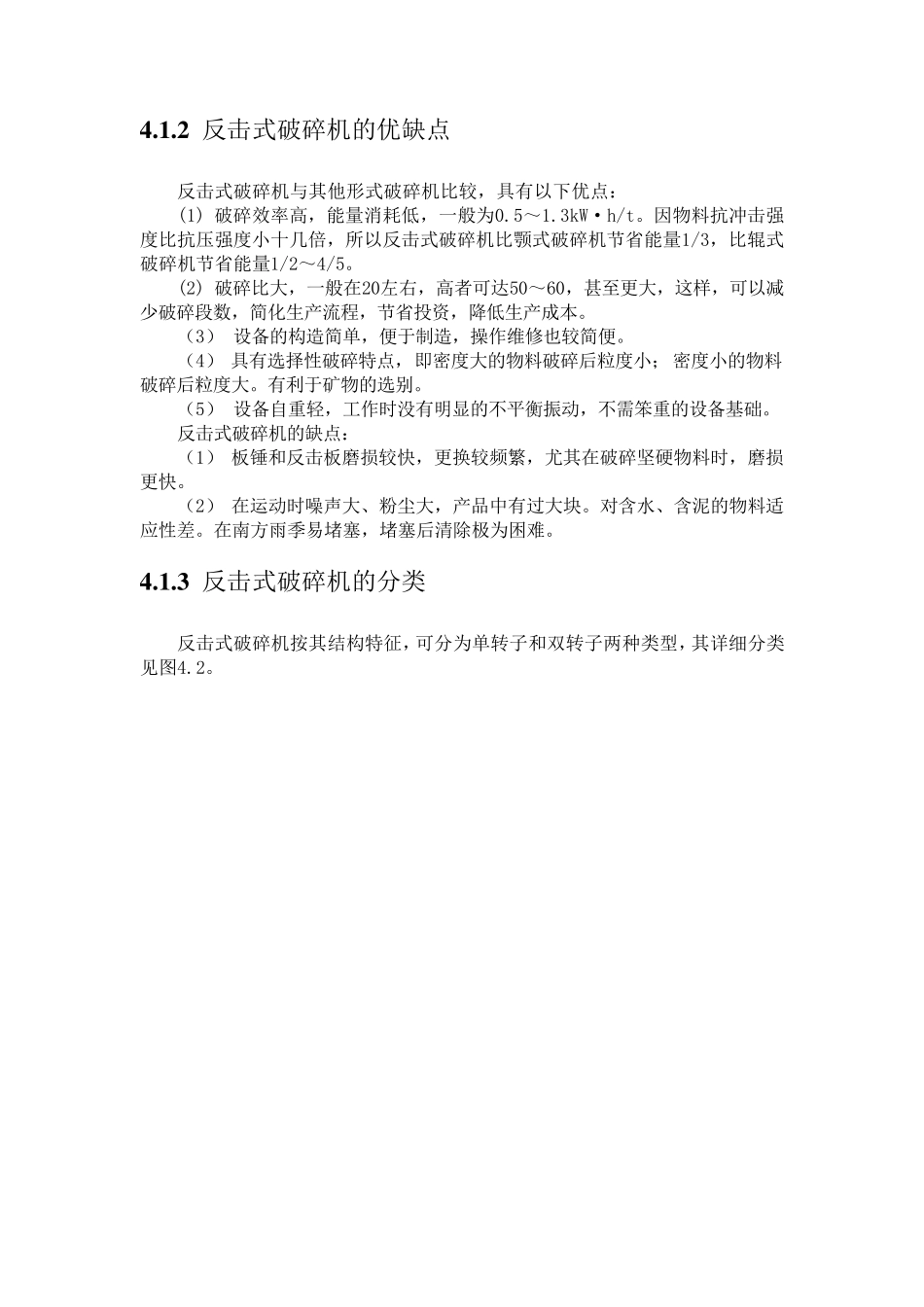

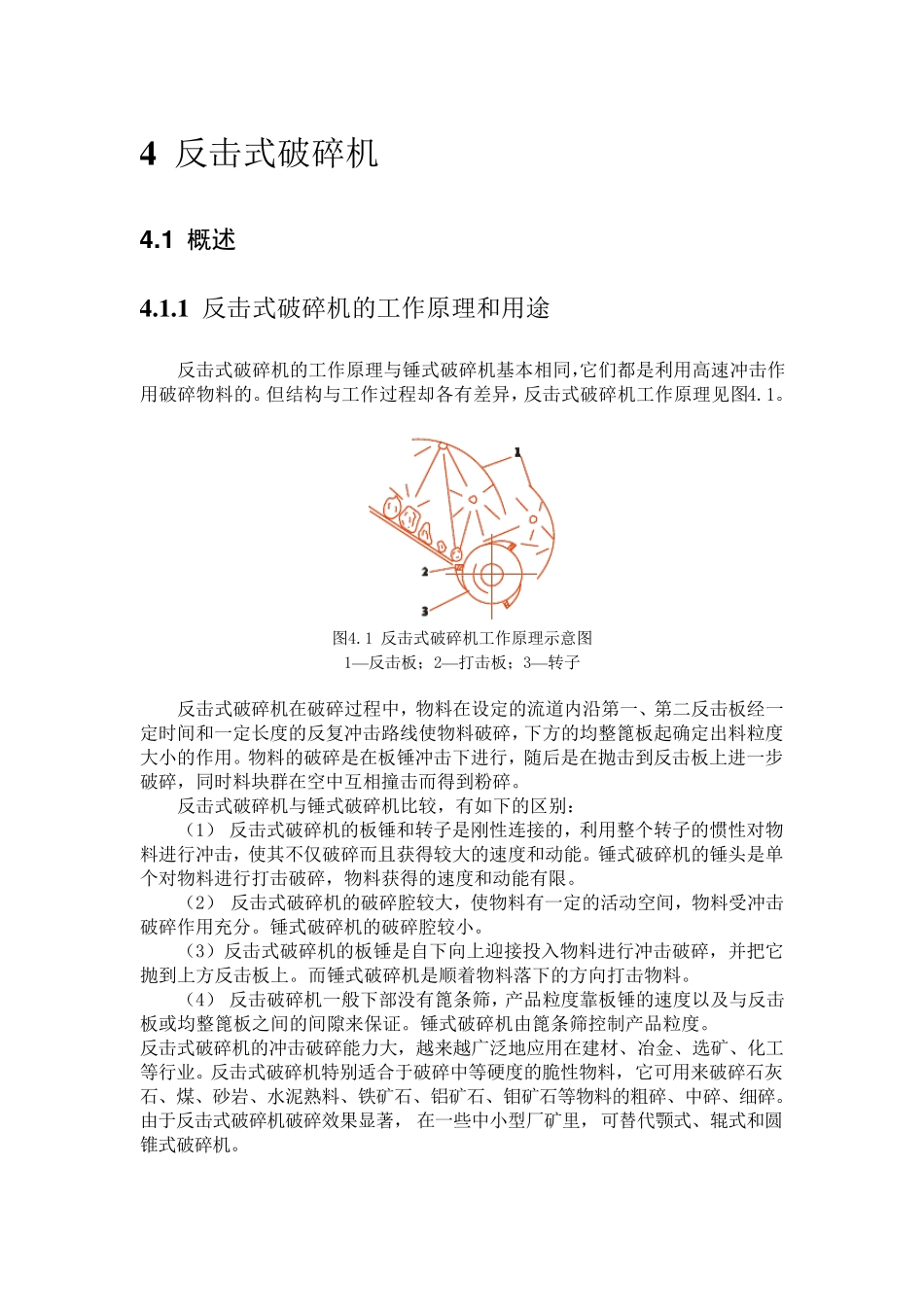

4 反击式破碎机 4 .1 概述 4 .1 .1 反击式破碎机的工作原理和用途 反击式破碎机的工作原理与锤式破碎机基本相同，它们都是利用高速冲击作用破碎物料的。但结构与工作过程却各有差异，反击式破碎机工作原理见图4.1。 图4.1 反击式破碎机工作原理示意图 1—反击板；2—打击板；3—转子 反击式破碎机在破碎过程中，物料在设定的流道内沿第一、第二反击板经一定时间和一定长度的反复冲击路线使物料破碎，下方的均整篦板起确定出料粒度大小的作用。物料的破碎是在板锤冲击下进行，随后是在抛击到反击板上进一步破碎，同时料块群在空中互相撞击而得到粉碎。 反击式破碎机与锤式破碎机比较，有如下的区别： （1） 反击式破碎机的板锤和转子是刚性连接的，利用整个转子的惯性对物料进行冲击，使其不仅破碎而且获得较大的速度和动能。锤式破碎机的锤头是单个对物料进行打击破碎，物料获得的速度和动能有限。 （2） 反击式破碎机的破碎腔较大，使物料有一定的活动空间，物料受冲击破碎作用充分。锤式破碎机的破碎腔较小。 （3）反击式破碎机的板锤是自下向上迎接投入物料进行冲击破碎，并把它抛到上方反击板上。而锤式破碎机是顺着物料落下的方向打击物料。 （4） 反击破碎机一般下部没有篦条筛，产品粒度靠板锤的速度以及与反击板或均整篦板之间的间隙来保证。锤式破碎机由篦条筛控制产品粒度。 反击式破碎机的冲击破碎能力大，越来越广 泛 地 应 用在建 材 、冶 金 、选 矿 、化 工等 行业 。反击式破碎机特 别适 合 于 破碎中等 硬 度的脆 性物料，它可 用来破碎石 灰石 、煤 、砂 岩 、水 泥 熟 料、铁 矿 石 、铝 矿 石 、钼 矿 石 等 物料的粗 碎、中碎、细 碎。 由于 反击式破碎机破碎效 果 显 著 ，在一些 中小型 厂 矿 里 ，可 替 代 颚 式、辊 式和圆锥 式破碎机。 4 .1 .2 反击式破碎机的优缺点 反击式破碎机与其他形式破碎机比较，具有以下优点： (1) 破碎效率高，能量消耗低，一般为0.5～1.3kW·h/t。因物料抗冲击强度比抗压强度小十几倍，所以反击式破碎机比颚式破碎机节省能量1/3，比辊式破碎机节省能量1/2～4/5。 (2) 破碎比大，一般在20左右，高者可达50～60，甚至更大，这样，可以减少破碎段数，简化生产流程，节省投资，降低生产成本。 （3） 设备的构造简单，便于制造，操作维修也较简便。 （4） 具有选择性破碎特点，即密度大的物料破碎...
