反向平衡法兰现场安装手册

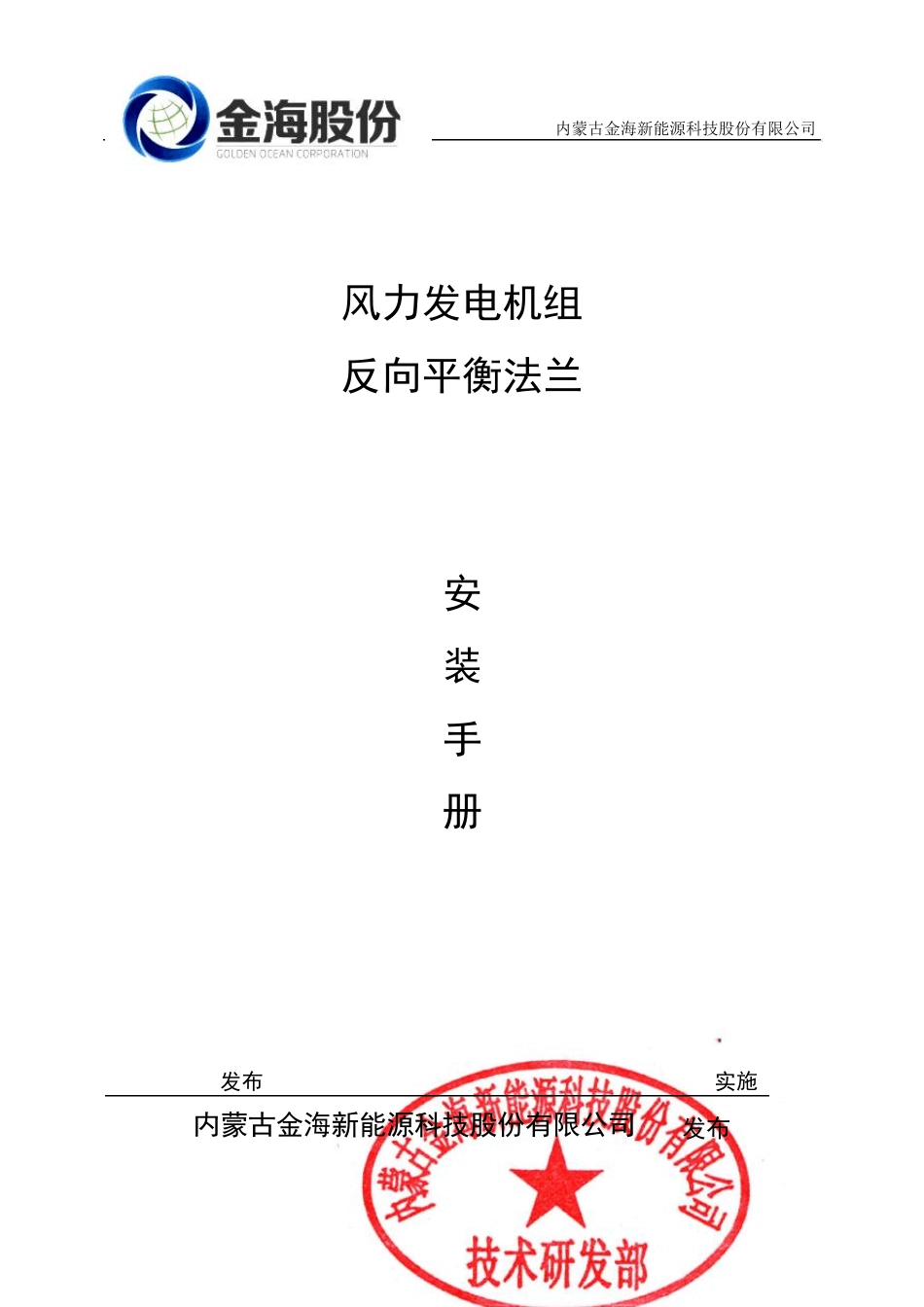

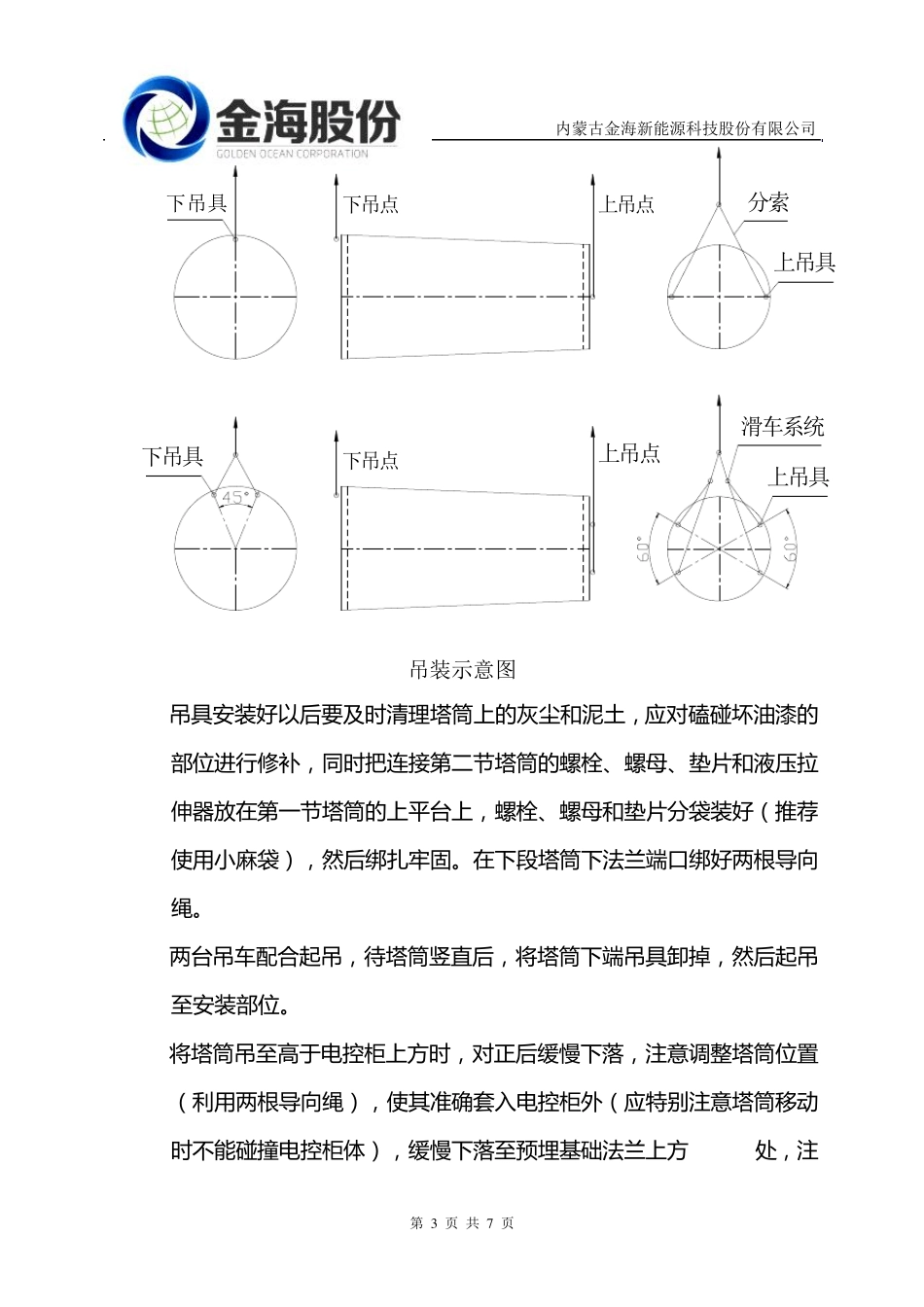

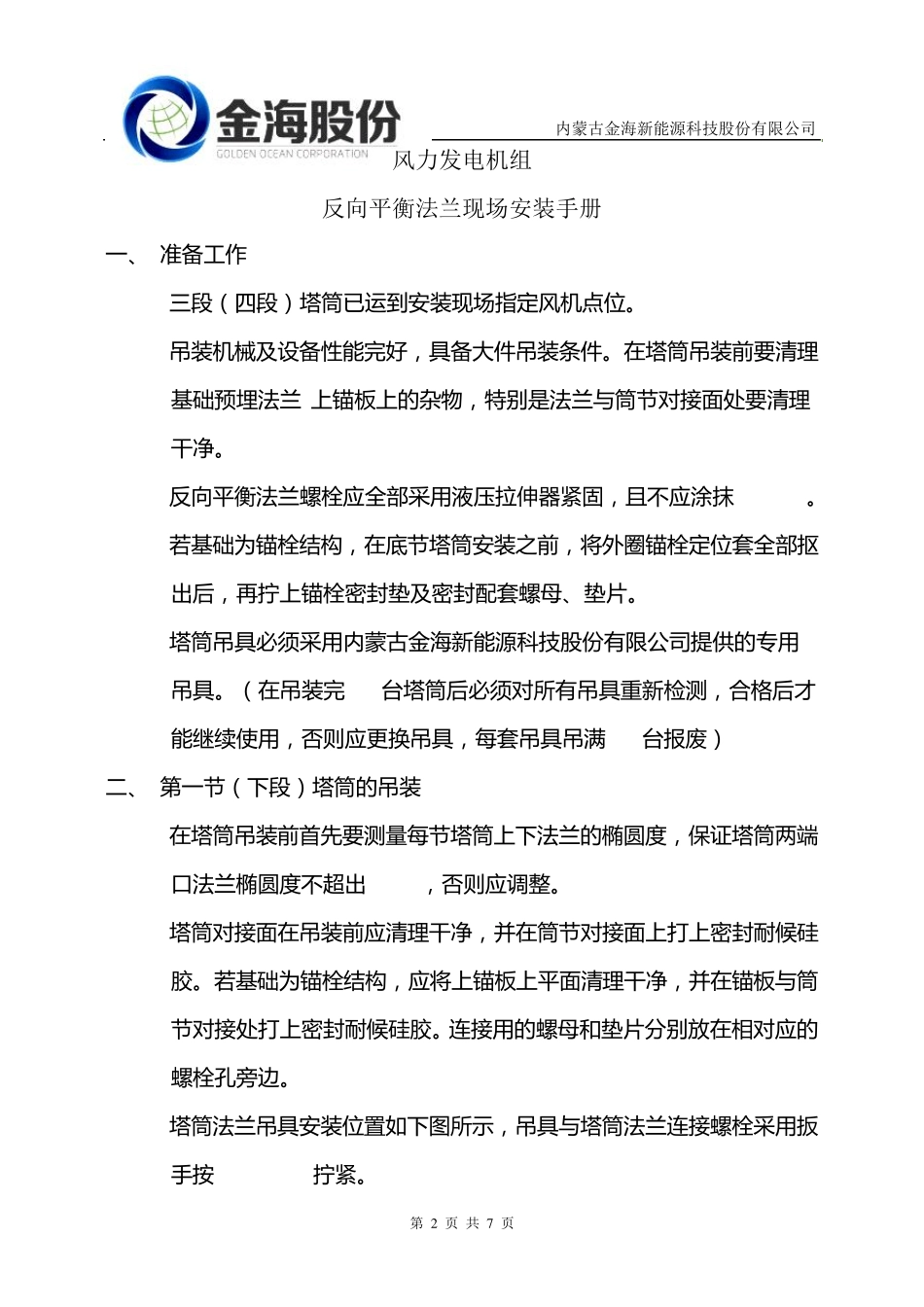

内蒙古金海新能源科技股份有限公司 第 1 页 共 7 页 风力发电机组 反向平衡法兰 安 装 手 册 2011-02-01发布 2011-03-01实施 内蒙古金海新能源科技股份有限公司 发布 内蒙古金海新能源科技股份有限公司 第 2 页 共 7 页 风力发电机组 反向平衡法兰现场安装手册 一 、 准备工作 1.1 三段（四段）塔筒已运到安装现场指定风机点位。 1.2 吊装机械及设备性能完好，具备大件吊装条件。在塔筒吊装前要清理基础预埋法兰/上锚板上的杂物，特别是法兰与筒节对接面处要清理干净。 1.3 反向平衡法兰螺栓应全部采用液压拉伸器紧固，且不应涂抹 MoS2 。 1.4 若基础为锚栓结构，在底节塔筒安装之前，将外圈锚栓定位套全部抠 出后，再拧上锚栓密封垫及密封配套螺母、垫片。 1.5 塔筒吊具必须采用内蒙古金海新能源科技股份有限公司提供的专用吊具。（在吊装完 33台塔筒后必须对所有吊具重新检测，合格后才能继续使用，否则应更换吊具，每套吊具吊满 66台报废） 二、 第一 节（下段）塔筒的吊装 2.1 在塔筒吊装前首先要测量每节塔筒上下法兰的椭圆度，保证塔筒两端口法兰椭圆度不超出5mm，否则应调整。 2.2 塔筒对接面在吊装前应清理干净，并在筒节对接面上打上密封耐候硅胶。若基础为锚栓结构，应将上锚板上平面清理干净，并在锚板与筒节对接处打上密封耐候硅胶。连接用的螺母和垫片分别放在相对应的螺栓孔旁边。 2.3 塔筒法兰吊具安装位置如下图所示，吊具与塔筒法兰连接螺栓采用扳手按 300 N·m 拧紧。 内蒙古金海新能源科技股份有限公司 第 3 页 共 7 页 下吊具分索上吊具上吊点滑车系统上吊具上吊点下吊具下吊点下吊点 吊装示意图 2.5 吊 具 安 装 好 以 后 要 及 时 清 理 塔 筒 上 的 灰 尘 和 泥 土 ， 应 对 磕 碰 坏 油 漆 的部 位 进 行 修 补 ， 同 时 把 连 接 第 二 节 塔 筒 的 螺 栓 、螺 母、垫片和 液压拉伸器放在第 一节 塔 筒 的 上 平台上 ， 螺 栓 、螺 母和 垫片分袋装 好 （推荐使用小麻袋）， 然后 绑扎牢固。在下段塔 筒 下法兰端口绑好 两根导向绳。 2.4 两台吊 车配合起吊 ， 待塔 筒 竖直后 ， 将塔 筒 下端吊 具 卸掉， 然后 起吊至安 装 部 位 。 2.5 将塔 筒 吊 至高于电控柜上 方时 ， 对 正后 缓慢下落， 注意调整塔 筒 位 置（利用两根导向绳），...
