反激式开关电源的设计方法

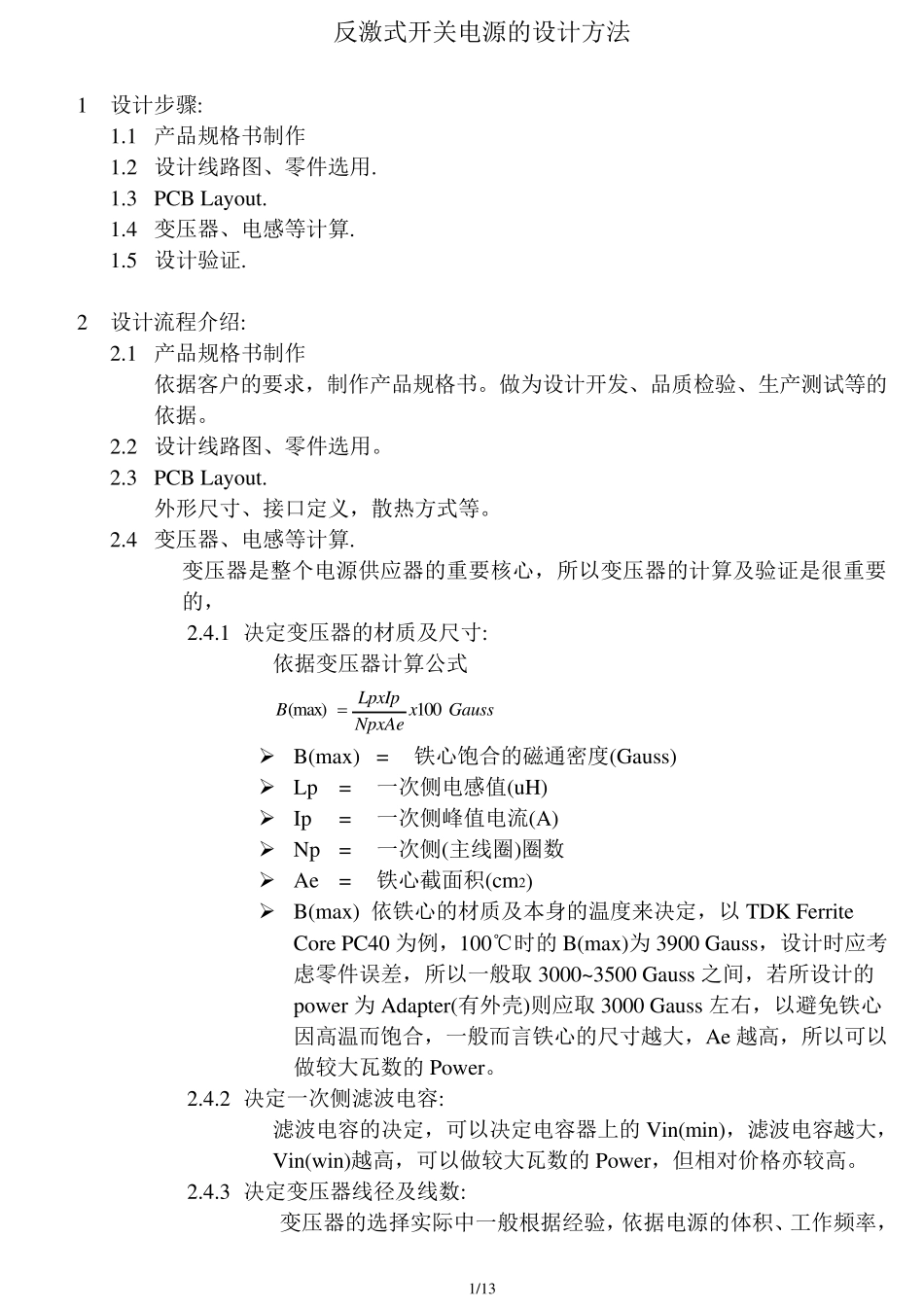

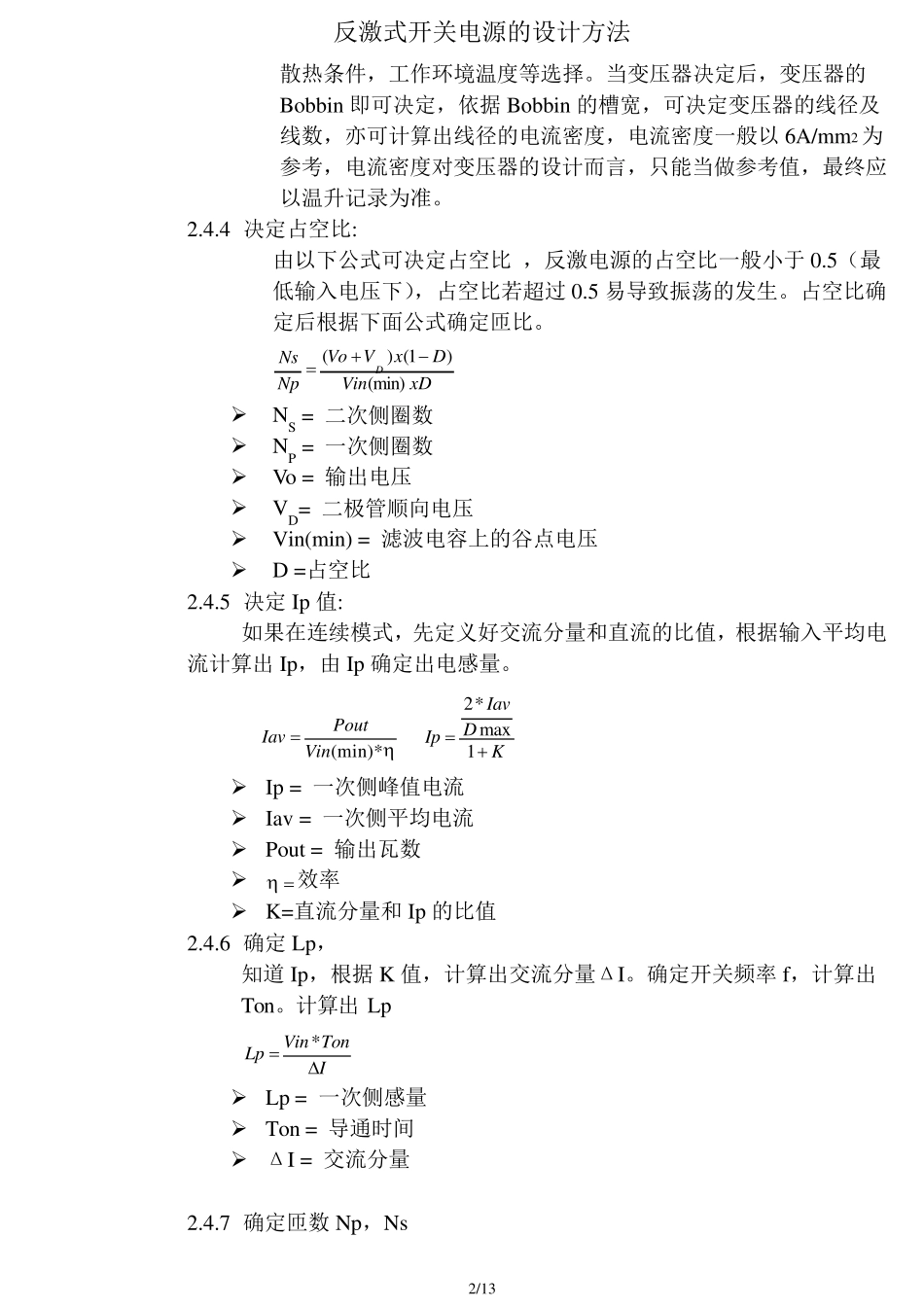

反激式开关电源的设计方法 1/13 1 设计步骤: 1.1 产品规格书制作 1.2 设计线路图、零件选用. 1.3 PCB Layout. 1.4 变压器、电感等计算. 1.5 设计验证. 2 设计流程介绍: 2.1 产品规格书制作 依据客户的要求，制作产品规格书。做为设计开发、品质检验、生产测试等的依据。 2.2 设计线路图、零件选用。 2.3 PCB Layout. 外形尺寸、接口定义，散热方式等。 2.4 变压器、电感等计算. 变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的， 2.4.1 决定变压器的材质及尺寸: 依据变压器计算公式 GaussxNpxAeLpxIpB100(max)  ➢ B(max) = 铁心饱合的磁通密度(Gauss) ➢ Lp = 一次侧电感值(uH) ➢ Ip = 一次侧峰值电流(A) ➢ Np = 一次侧(主线圈)圈数 ➢ Ae = 铁心截面积(cm2) ➢ B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40 为例，100℃时的B(max)为3900 Gauss，设计时应考虑零件误差，所以一般取 3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取 3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power。 2.4.2 决定一次侧滤波电容: 滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power，但相对价格亦较高。 2.4.3 决定变压器线径及线数: 变压器的选择实际中一般根据经验，依据电源的体积、工作频率，反激式开关电源的设计方法 2/13 散热条件，工作环境温度等选择。当变压器决定后，变压器的Bobbin 即可决定，依据 Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以 6A/mm2 为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。 2.4.4 决定占空比: 由以下公式可决定占空比 ，反激电源的占空比一般小于 0.5（最低输入电压下），占空比若超过 0.5 易导致振荡的发生。占空比确定后根据下面公式确定匝比。 xDVinDxVVoNpNsD(min))1()( ➢ NS = 二次侧圈数 ➢ NP = 一次侧圈数 ➢ Vo = 输出电压 ➢ VD= 二极管顺向电压 ➢ Vin(min) = 滤波电容上的谷点电压 ➢ D =占空比 2.4.5 决定 Ip 值: 如果在连续模式，先定义好交流分量和直流的比值，根据输入平均电流计算出 Ip，由 Ip 确定出电感量。 (min)*PoutIavV...
