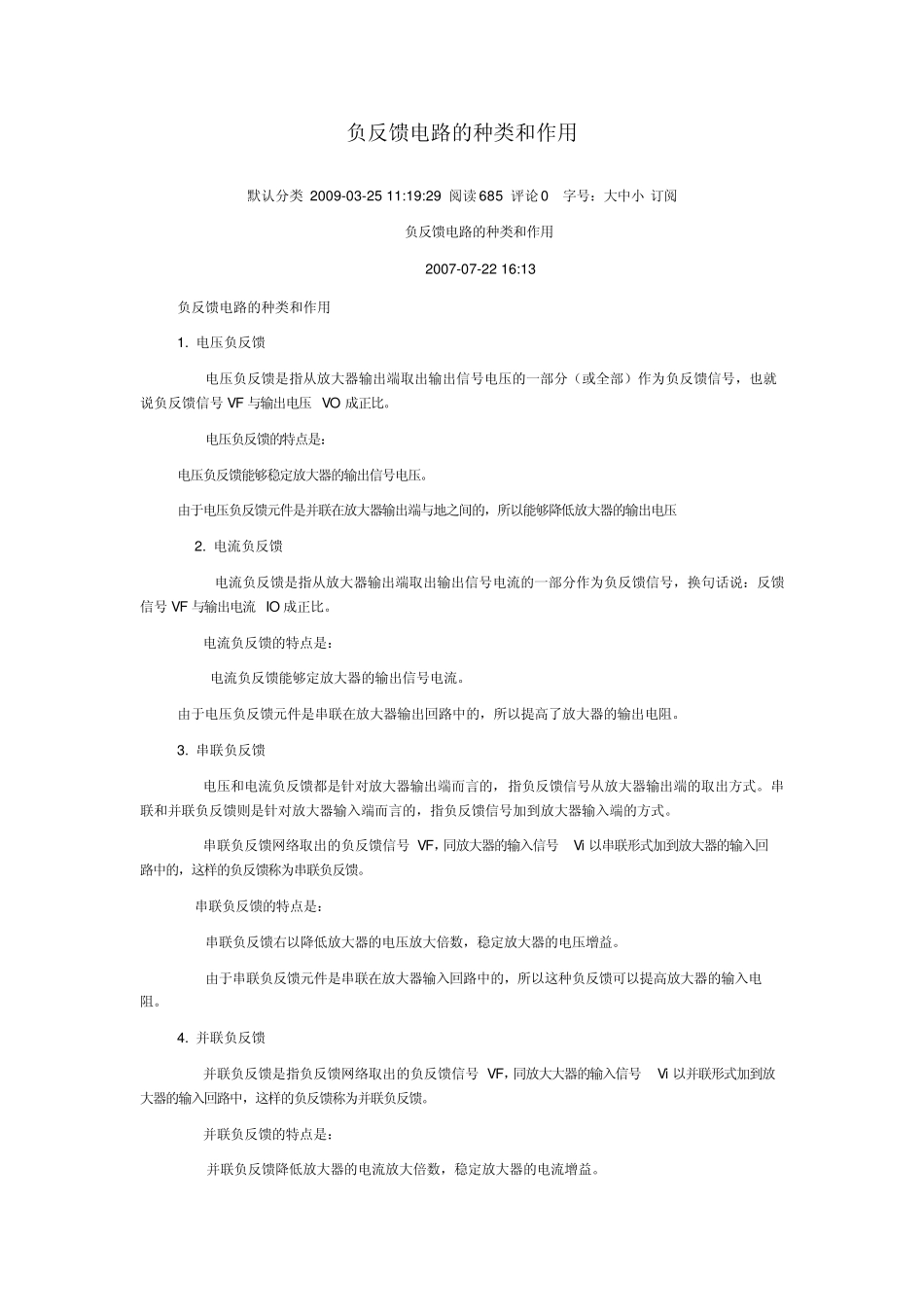

负反馈电路的种类和作用 默认分类 2009-03-25 11:19:29 阅读685 评论0 字号：大中小 订阅 负反馈电路的种类和作用 2007-07-22 16:13 负反馈电路的种类和作用 1. 电压负反馈 电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF 与输出电压VO 成正比。 电压负反馈的特点是： 电压负反馈能够稳定放大器的输出信号电压。 由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压 2. 电流负反馈 电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF 与输出电流 IO 成正比。 电流负反馈的特点是： 电流负反馈能够定放大器的输出信号电流。 由于电压负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。 3. 串联负反馈 电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。 串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。 串联负反馈的特点是： 串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。 由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。 4. 并联负反馈 并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。 并联负反馈的特点是： 并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。 由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。 5. 负反馈电路种类 负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路： 电压并联负反馈放大器电路； 电压串联负反馈放大器电路； 电流并联负反馈放大器电路； 电流串联负反馈放大器电路； 负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出 端之间），称为放大环路负反馈电路。 6. 负反馈信号 前面是从结构上介绍负反馈电路，下面从参加负反馈的信号特征上介绍负...
