发光二极管的测试方法

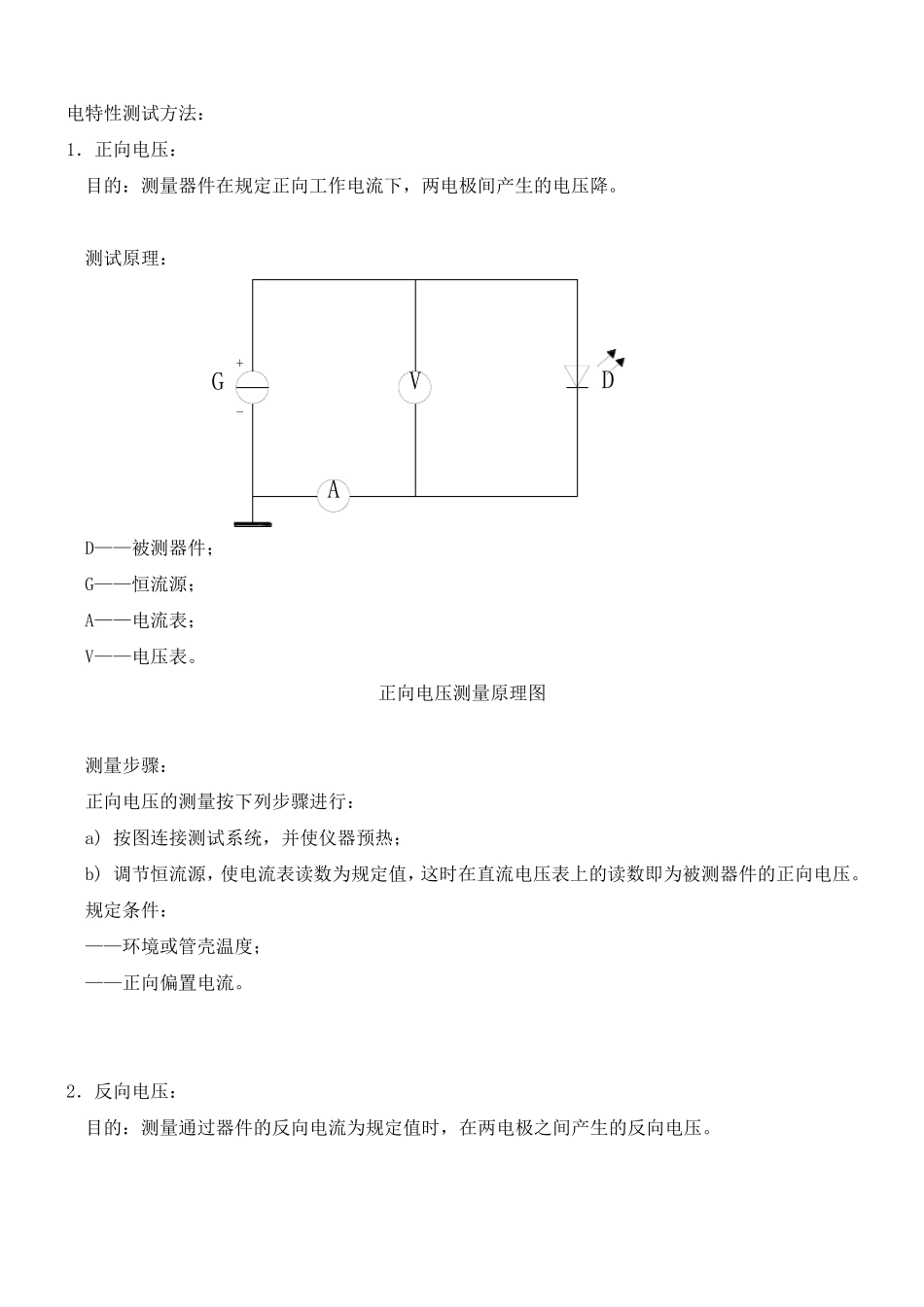

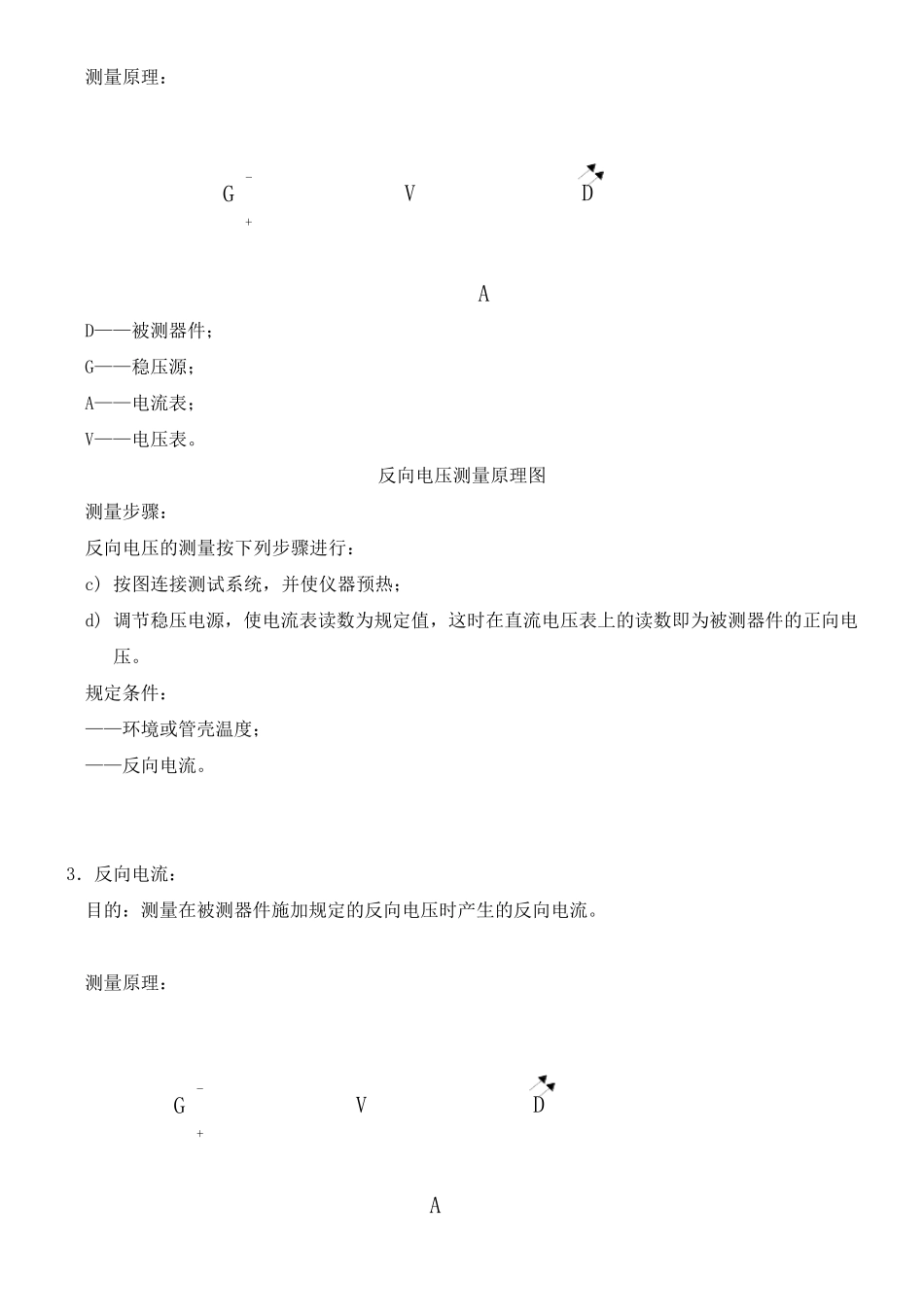

电特性测试方法： 1．正向电压： 目的：测量器件在规定正向工作电流下，两电极间产生的电压降。 测试原理： D——被测器件； G——恒流源； A——电流表； V——电压表。 正向电压测量原理图 测量步骤： 正向电压的测量按下列步骤进行： a) 按图连接测试系统，并使仪器预热； b) 调节恒流源，使电流表读数为规定值，这时在直流电压表上的读数即为被测器件的正向电压。 规定条件： ——环境或管壳温度； ——正向偏置电流。 2．反向电压： 目的：测量通过器件的反向电流为规定值时，在两电极之间产生的反向电压。 VA-+GD 测量原理： D——被测器件； G——稳压源； A——电流表； V——电压表。 反向电压测量原理图 测量步骤： 反向电压的测量按下列步骤进行： c) 按图连接测试系统，并使仪器预热； d) 调节稳压电源，使电流表读数为规定值，这时在直流电压表上的读数即为被测器件的正向电压。 规定条件： ——环境或管壳温度； ——反向电流。 3．反向电流： 目的：测量在被测器件施加规定的反向电压时产生的反向电流。 测量原理： VA+-GDVA+-GDD——被测器件； G——稳压源； A——电流表； V——电压表。 反向电流测量原理图 测量步骤： 反向电压的测量按下列步骤进行： e) 按图连接测试系统，并使仪器预热； f) 调节稳压电源，使电流表读数为规定值，这时在直流电压表上的读数即为被测器件的正向电压。 规定条件： ——环境或管壳温度； ——反向电压。 4．总电容： 目的：在被测器件施加规定的正向偏压和规定频率的信号时，测量被测器件两端的电容值。 测量原理： D——被测器件； C0——隔离电容； A——电流表； V——电压表 L——电感。 总电容测量原理图 测量步骤： 总电容的测量按下列步骤进行： g) 按图连接测试系统，并使仪器预热； DVA电容仪电压源Lh) 调节电压源和调节电容仪，分别给被测器件施加规定的正向偏压和规定频率的信号，将电容仪刻度盘上读数扣去电容C0等效值即为被测器件总电容值。 规定条件： ——环境或管壳温度； ——正向偏置电压； ——电容仪提供规定频率的信号。 光特性测量方法： 1．平均 LED 强度： 目的：测量器件平均 LED 强度。 该方法适用于三种状态下对器件平均 LED 强度测量； 状态 1：将光学试验台的光轴对准器件的机械轴； 状态 2：将光学试验台的光轴对准器件的光轴； 状态 3：依据与器件外壳结构相对应的基准...
