发动机水冷却系统

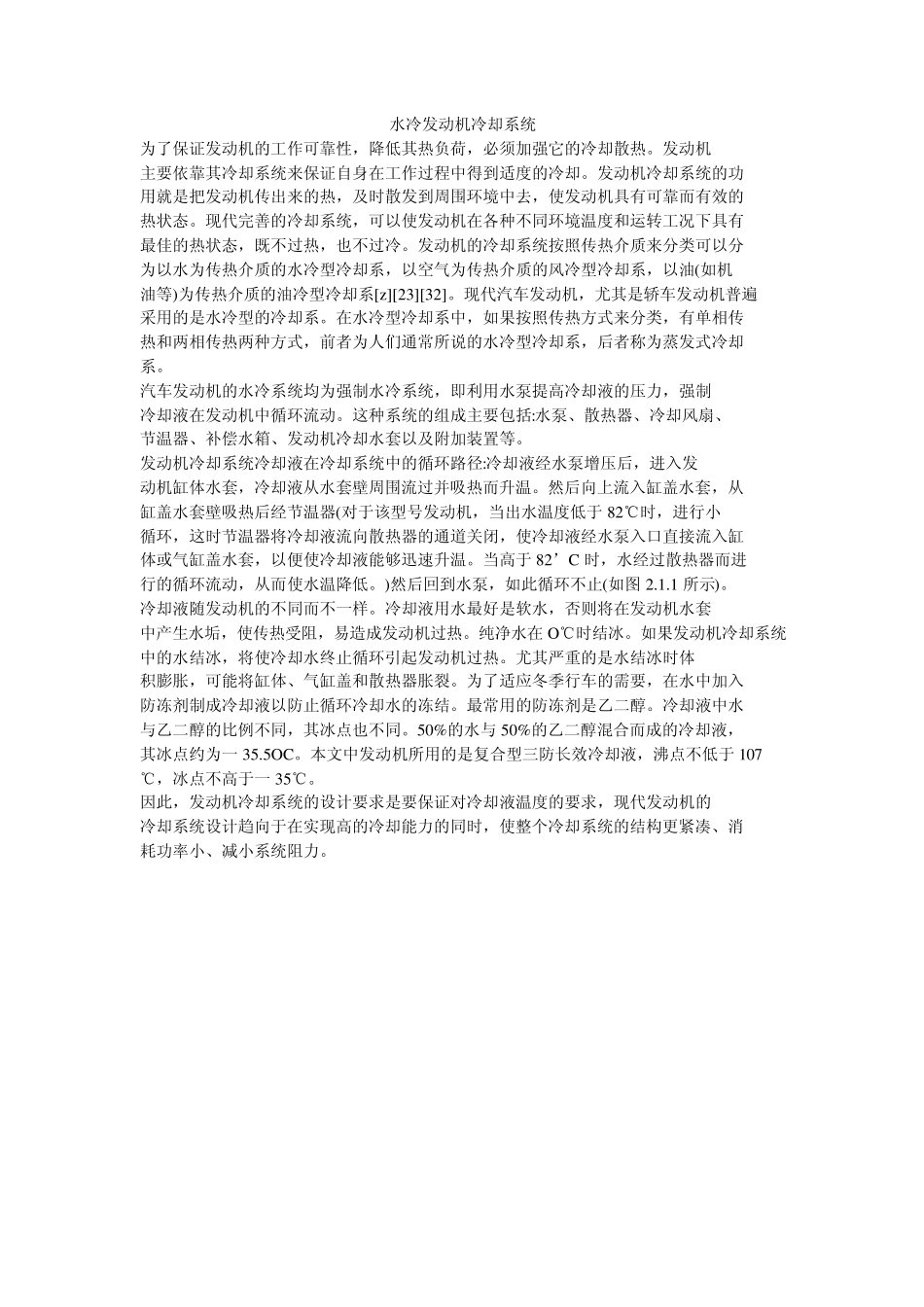

发动机水冷却系统_第1页
1/7

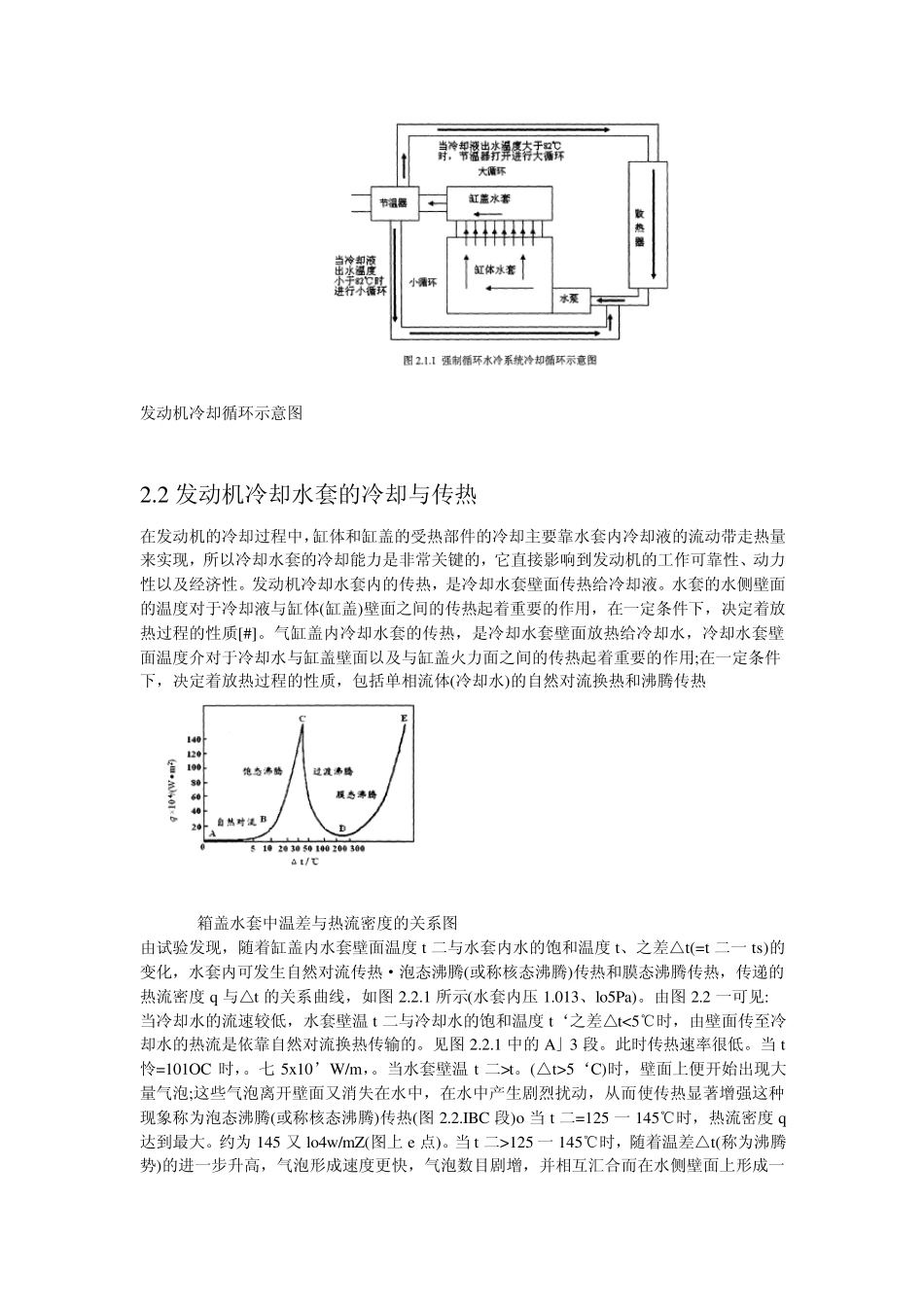

发动机水冷却系统_第2页
2/7

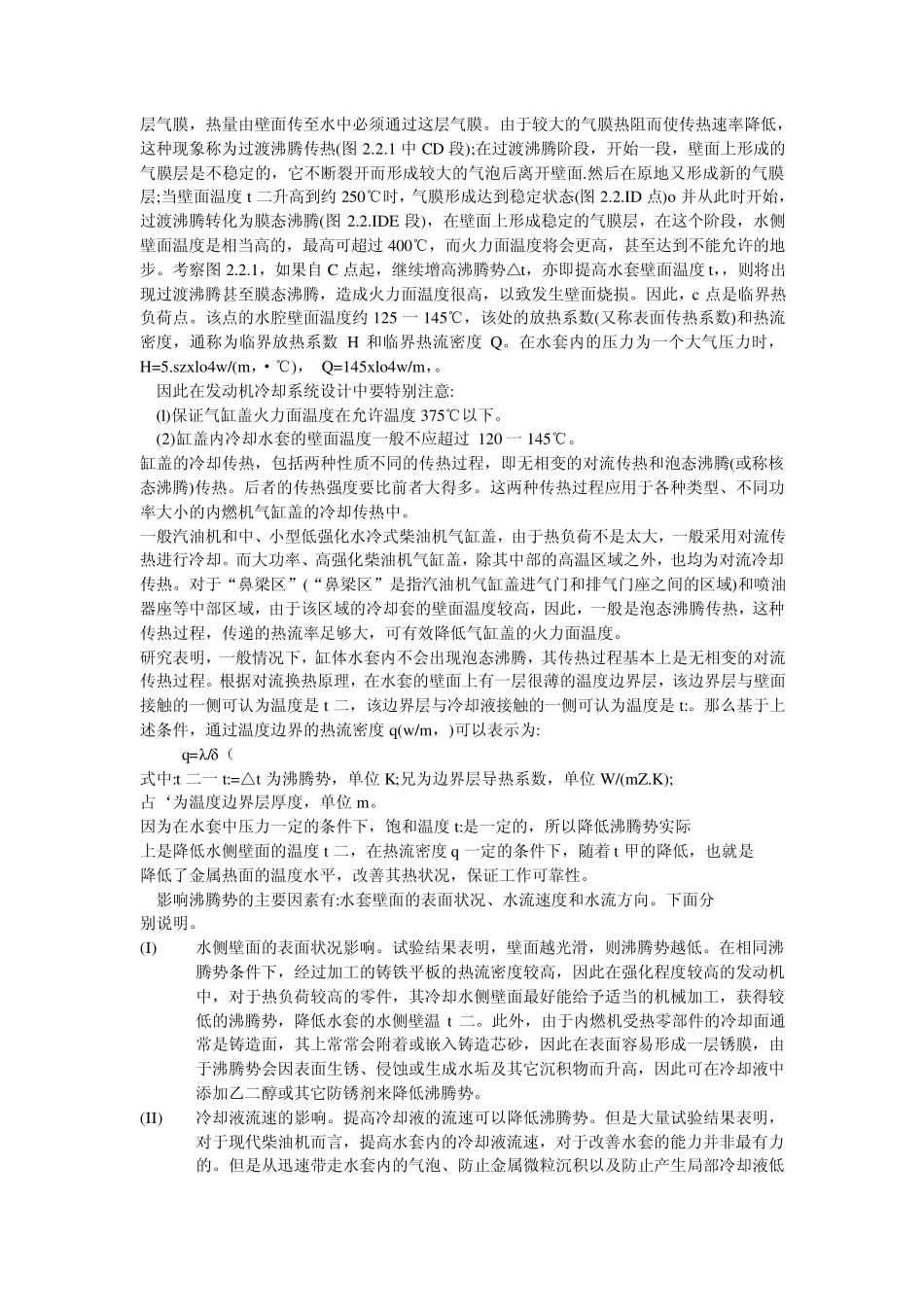

发动机水冷却系统_第3页
3/7
水冷发动机冷却系统 为了保证发动机的工作可靠性,降低其热负荷,必须加强它的冷却散热。发动机 主要依靠其冷却系统来保证自身在工作过程中得到适度的冷却。发动机冷却系统的功 用就是把发动机传出来的热,及时散发到周围环境中去,使发动机具有可靠而有效的 热状态。现代完善的冷却系统,可以使发动机在各种不同环境温度和运转工况下具有 最佳的热状态,既不过热,也不过冷。发动机的冷却系统按照传热介质来分类可以分 为以水为传热介质的水冷型冷却系,以空气为传热介质的风冷型冷却系,以油(如机 油等)为传热介质的油冷型冷却系[z][23][32]。现代汽车发动机,尤其是轿车发动机普遍 采用的是水冷型的冷却系。在水冷型冷却系中,如果按照传热方式来分类,有单相传 热和两相传热两种方式,前者为人们通常所说的水冷型冷却系,后者称为蒸发式冷却 系。 汽车发动机的水冷系统均为强制水冷系统,即利用水泵提高冷却液的压力,强制 冷却液在发动机中循环流动。这种系统的组成主要包括:水泵、散热器、冷却风扇、 节温器、补偿水箱、发动机冷却水套以及附加装置等。 发动机冷却系统冷却液在冷却系统中的循环路径:冷却液经水泵增压后,进入发 动机缸体水套,冷却液从水套壁周围流过并吸热而升温。然后向上流入缸盖水套,从 缸盖水套壁吸热后经节温器(对于该型号发动机,当出水温度低于82℃时,进行小 循环,这时节温器将冷却液流向散热器的通道关闭,使冷却液经水泵入口直接流入缸 体或气缸盖水套,以便使冷却液能够迅速升温。当高于82’C 时,水经过散热器而进 行的循环流动,从而使水温降低。)然后回到水泵,如此循环不止(如图 2.1.1 所示)。 冷却液随发动机的不同而不一样。冷却液用水最好是软水,否则将在发动机水套 中产生水垢,使传热受阻,易造成发动机过热。纯净水在 O℃时结冰。如果发动机冷却系统中的水结冰,将使冷却水终止循环引起发动机过热。尤其严重的是水结冰时体 积膨胀,可能将缸体、气缸盖和散热器胀裂。为了适应冬季行车的需要,在水中加入 防冻剂制成冷却液以防止循环冷却水的冻结。最常用的防冻剂是乙二醇。冷却液中水 与乙二醇的比例不同,其冰点也不同。50%的水与 50%的乙二醇混合而成的冷却液, 其冰点约为一 35.5OC。本文中发动机所用的是复合型三防长效冷却液,沸点不低于107 ℃,冰点不高于一 35℃。 因此,发动机冷却系统的设计要求是要保证对冷却液温度的要求,现代发动机的 冷却系统设...
