发动机燃油供给系统检修教案

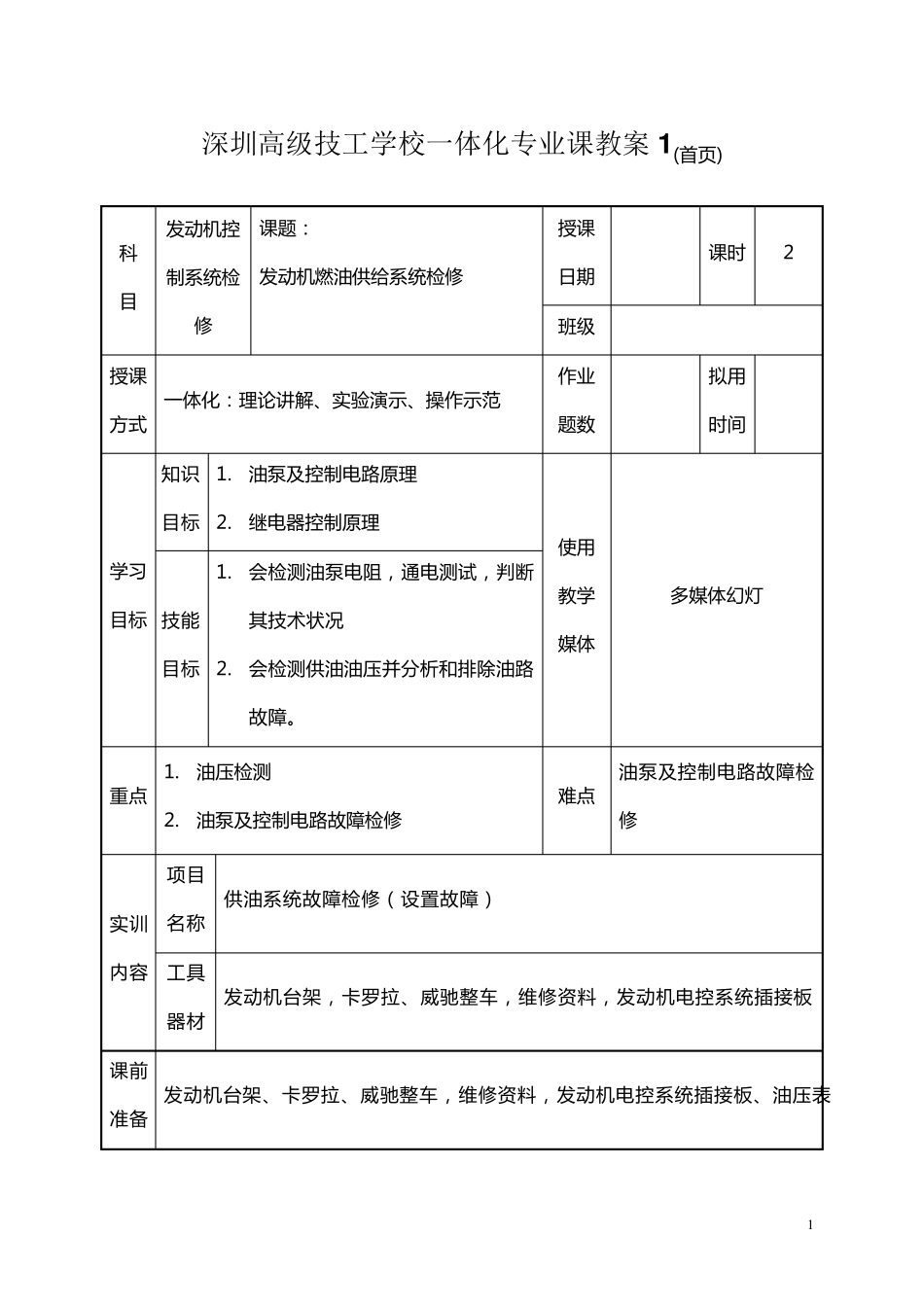

1 深圳高级技工学校一体化专业课教案 1(首 页 ) 科 目 发 动 机 控制 系 统 检修 课 题 ： 发 动 机 燃 油 供 给 系 统 检 修 授 课 日 期 课 时 2 班 级 授 课 方 式 一 体 化 ： 理 论 讲 解 、实验演示、操作示范 作业题 数 拟用时 间 学习 目 标 知识目 标 1. 油 泵及控 制 电路原理 2. 继电器控 制 原理 使用教学媒体 多媒体 幻灯 技能目 标 1. 会检 测油 泵电阻，通电测试，判断其技术状况 2. 会检 测供 油 油 压并分析和排除油 路故障。 重点 1. 油 压检 测 2. 油 泵及控 制 电路故障检 修 难点 油 泵及控 制 电路故障检修 实训内容 项目名称 供 油 系 统 故障检 修 （设置故障） 工具器材 发 动 机 台架，卡罗拉、威驰整车，维修 资料，发 动 机 电控 系 统 插接板 课 前准备 发 动 机 台架、卡罗拉、威驰整车，维修 资料，发 动 机 电控 系 统 插接板、油 压表 2 作 业 工作 页 教学 回顾 教学说明 审阅： 年 月 日 3 教 学 过 程 第 页 教学 步骤 教学内容及教学组织 时间 任务 布置 发 动 机 燃 油 供给系统检修 提问 讨论 提问：油轨中没有油压可能是什么原因引起的？  学生根据油路原理图分析—鱼刺图、大脑风暴。 教师 讲解 演示 一、系统介绍 燃油供给系统简称供油系统，其功用是向发动机各个气缸供给混合气燃烧所需的燃油量。燃油喷射式发动机供油系统的结构如图（8-1），主要出燃油箱、电动燃油泵、输油管、燃油滤清器、油压调节器、燃油分配管、喷油器和回油管等组成。燃油分配管又称为供油总管或油架。 图 8-1 发动机工作时，汽油泵工作，将油箱内的燃油泵入供油系统，供油系统的油压由油压调节器调节，一般控制在高于进气管压力300kPa 左右。喷入发动机气缸内的燃油流过的路径为：汽油箱—汽油泵—输油管—汽油滤清器—燃油分配管—喷油器。喷油器将燃油喷射在进气门附近(缸内喷射系统则直接喷入气缸)。当发动机工作、进气门打开时再吸入气缸燃烧作功。 当汽油泵泵入供油系统的燃油增多，油路中的油压升高时，油压调节器将自动调节燃油系统压力。保证供给喷油器的油压基本不变。供油系统过剩的燃油由回油管流回油箱，回油路径为：汽油箱—汽油泵—输油管—汽油滤清器—燃油分配管—油压调节器—回油管—油箱。 电动汽油泵将汽油从...
